粉笔盒的制作方法

本实用新型涉及教学文具的技术领域，特别涉及一种粉笔盒。

背景技术：

粉笔是一种用来在黑板上书写的工具，也是教师授课时必备的教学工具之一。粉笔盒是用来放置粉笔的容器。

现有的粉笔盒大多是一个盒体，所有粉笔和粉笔头都放置在一起，老师上课时需要在粉笔盒内挑选能够使用的粉笔，很不方便；为了解决上述问题，人们将盒体内设有多个空腔来放置不同的粉笔，但是这种粉笔盒的盒体体积较大，比较笨重，并且清理其中的一个空腔的时候，需要将所有的空腔里面的粉笔都倒出来，才能对盒体的底部进行清理，使用不方便。

技术实现要素：

本实用新型的目的在于提供一种粉笔盒，以解决清理粉笔盒时，需将盒内的粉笔都倒出，使用不方便的问题。

本实用新型的技术方案为：一种粉笔盒包括上盒体及与上盒体连接的下盒体，所述上盒体为两侧及底部均设有开口的空腔，所述两侧的开口处设有粉笔插槽，所述粉笔插槽的第一侧壁的高度大于第二侧壁的高度，且所述第一侧壁的高度大于所述上盒体的高度；所述粉笔插槽的两侧下部设有转轴，所述转轴靠近所述第一侧壁，所述粉笔插槽通过转轴与所述上盒体的下部内侧相连，所述粉笔插槽可绕转轴旋转，所述粉笔插槽的底部设有排尘孔；所述下盒体为上部设有开口的空腔，所述下盒体设有集尘抽屉，所述集尘抽屉上设有抽屉把手。

进一步，所述上盒体的顶部设有拉环。

进一步，所述下盒体还设有储物抽屉，所述储物抽屉位于集尘抽屉的下部，所述储物抽屉上设有抽屉把手。

进一步，所述上盒体两侧的开口下部设有挡板，所述挡板为弹性材料制成。

进一步，所述下盒体的底部设有防滑垫。

进一步，所述上盒体的侧壁设有磁铁。

由以上技术方案可知，本实用新型提供一种粉笔盒，包括上盒体及与上盒体连接的下盒体，所述上盒体为两侧及底部均设有开口的空腔，所述两侧的开口处设有粉笔插槽，所述粉笔插槽的第一侧壁的高度大于第二侧壁的高度，且所述第一侧壁的高度大于所述上盒体的高度，所述粉笔插槽的两侧下部设有转轴，所述转轴靠近第一侧壁；所述粉笔插槽通过转轴与所述上盒体的下部内侧相连，所述粉笔插槽可绕转轴旋转，所述粉笔插槽的底部设有排尘孔；所述下盒体为上部设有开口的空腔，所述下盒体设有集尘抽屉，所述集尘抽屉上设有抽屉把手。通过两个粉笔插槽可放置不同颜色的粉笔，对粉笔进行分类，能快速找到需要的粉笔，使用方便；并且粉笔灰通过设在粉笔插槽底部的排尘孔可落入集尘抽屉，可定期将集尘抽屉抽出，将集尘抽屉内的粉笔灰倒出即可，不用将粉笔盒内的所有粉笔倒出，使用方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

图2为图1的集尘抽屉的侧视图；

图3为图1的集尘抽屉的仰视图；

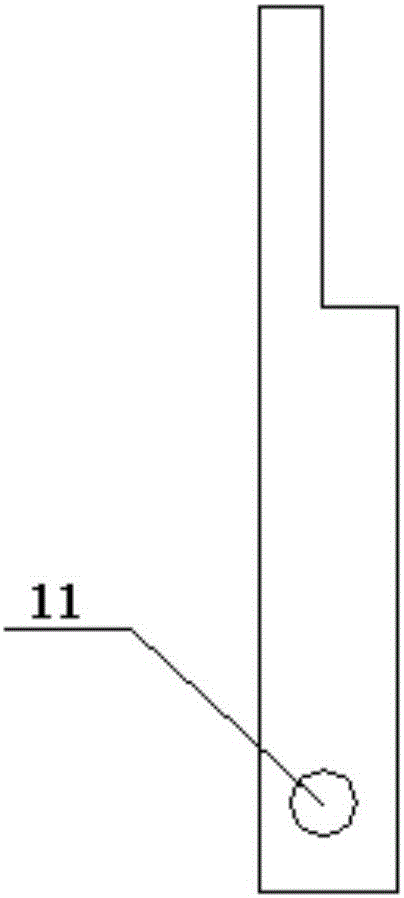

图4为图1的侧视图。

其中，1-上盒体，2-粉笔插槽，3-第一侧壁，4-第二侧壁，5-下盒体，6-集尘抽屉，7-储物抽屉，8-抽屉把手，9-防滑垫，10-拉环，11-转轴，12-排尘孔，13-挡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2和图3所示，一种粉笔盒包括上盒体1及与上盒体1连接的下盒体5，所述上盒体1为两侧及底部均设有开口的空腔，所述两侧的开口处设有粉笔插槽2，所述粉笔插槽2的第一侧壁3的高度大于第二侧壁4的高度，且所述第一侧壁3的高度大于所述上盒体1的高度；所述粉笔插槽2的两侧下部设有转轴11，所述转轴11靠近所述第一侧壁3；所述粉笔插槽2通过转轴11与所述上盒体1的下部内侧相连，所述粉笔插槽2可绕转轴11旋转，所述粉笔插槽2的底部设有排尘孔12；所述下盒体5为上部设有开口的空腔，所述下盒体5设有集尘抽屉6，所述集尘抽屉6上设有抽屉把手8。

由以上技术方案可知，两个粉笔插槽2可绕转轴11旋转，在拿取粉笔时，可将粉笔插槽2转出，取完粉笔后，再将粉笔插槽2转到上盒体1内；通过两个粉笔插槽2可放置不同颜色的粉笔，对粉笔进行分类，能快速找到需要的粉笔，使用方便；并且粉笔灰通过设在粉笔插槽2底部的排尘孔12可落入集尘抽屉6，可定期将集尘抽屉6抽出，将集尘抽屉6内的粉笔灰倒出即可，不用将粉笔盒内的所有粉笔倒出，使用方便。

优选地，所述上盒体1的顶部设有拉环10；移动粉笔盒时，可通过顶部的拉环10将粉笔盒提起，然后再放置到所需位置，使用方便。

优选地，所述下盒体5还设有储物抽屉7，所述储物抽屉7位于集尘抽屉6的下部，所述储物抽屉7上设有抽屉把手8；所述储物抽屉7可用来放置一些其他教学文具，比如黑板擦等。

优选地，所述上盒体1两侧的开口下部设有挡板13，挡板13为弹性材料制成，挡板13可限制粉笔插槽2旋转的角度，在取拿粉笔时，无需将粉笔插槽2全部转出。

优选地，所述下盒体5的底部设有防滑垫9，防滑垫9可防止讲桌潮湿时，粉笔盒易产生滑落，使粉笔盒内的粉笔损坏。

优选地，所述上盒体1的侧壁设有磁铁。粉笔盒可通过磁铁粘贴在黑板上，教师在讲课时，若粉笔使用完毕后，无需在到讲桌上拿取粉笔，减少通过拿取粉笔所浪费的时间。

由以上的技术方案可知，本实用新型提供一种粉笔盒，包括上盒体1及与上盒体1连接的下盒体5，所述上盒体1为两侧及底部均设有开口的空腔，所述两侧的开口处设有粉笔插槽2，所述粉笔插槽2的第一侧壁3的高度大于第二侧壁4的高度，且所述第一侧壁3的高度大于所述上盒体1的高度；所述粉笔插槽2的两侧下部设有转轴11，所述转轴11靠近第一侧壁3，所述粉笔插槽2通过转轴11与所述上盒体1的下部内侧相连，所述粉笔插槽2可绕转轴11旋转，所述粉笔插槽2的底部设有排尘孔12；所述下盒体5为上部设有开口的空腔，所述下盒体5设有集尘抽屉6，所述集尘抽屉6上设有抽屉把手8。通过两个粉笔插槽2可放置不同颜色的粉笔，对粉笔进行分类，能快速找到需要的粉笔，使用方便；并且粉笔灰通过设在粉笔插槽2底部的排尘孔12可落入集尘抽屉6，可定期将集尘抽屉6抽出，将集尘抽屉6内的粉笔灰倒出即可，不用将粉笔盒内的所有粉笔倒出，使用方便。

本领域技术人员在考虑说明书及实践这里公开的实用新型后，将容易想到本实用新型的其它实施方案。本申请旨在涵盖本实用新型的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本实用新型的一般性原理并包括本实用新型未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本实用新型的真正范围和精神由下面的权利要求指出。

应当理解的是，本实用新型并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本实用新型的范围仅由所附的权利要求来限制。
