梳子的制作方法

本实用新型涉及一种生活用品，特别涉及一种梳子。

背景技术：

在生活中，人们通常用梳子整理自己的秀发，特别是在洗完头后，头发擦干之后比较杂乱，用风筒吹头发时，一般也会通过梳子辅助对头发的各个位置进行定型和梳理。但用风筒吹头发时，由于风筒出来的风温度比较高，梳子的温度也会跟着升高，使头皮局部位置过高，使舒适度变差，且用风筒吹完头发后，头发也比较干燥，不利于头发的保养。

技术实现要素：

本实用新型的目的在于提供一种梳子，能够释放负离子，利于头发的保养，且传热快，使用更舒适。

为实现本实用新型的目的，采取的技术方案是：

一种梳子，包括梳体、陶瓷铝片和梳齿，梳齿设于梳体的一侧，陶瓷铝片位于梳体和梳齿之间、并固定于梳体上。

该梳子带有陶瓷铝片，在风筒高温下能释放负离子，有利于头发的保养，且陶瓷铝片传热快，使梳子快速散热，防止头皮局部位置过高，使人们使用时舒适度更高。

下面对技术方案进一步说明：

进一步的是，梳子还包括一端与梳体连接的把手、及设于把手另一端的尾针，把手设有与尾针形状匹配的容纳腔，尾针位于容纳腔内，且尾针的一端与把手可转动连接。尾针与把手可转动连接，使用时将尾针转出，用完后将尾针转回容纳腔，便于收纳，使整体外形更美观，且防止尾针在使用时防止掉落。

进一步的是，梳子还包括销轴，尾针的一端设有与销轴配合的第一转动孔，把手设有与第一转动孔相对的第二转动孔，销轴套接于第一转动孔和第二转动孔内。

进一步的是，尾针与把手连接的一端设有按压头，按压头伸出容纳腔。需要使用尾针时，通过用手下压按压头，尾针即可转出容纳腔，使用更方便。

进一步的是，梳子还包括套接于把手上的防滑套，防滑套的外壁凸设有多个均匀布置的防滑部。通过防滑部增加手握把手位置时的摩擦力，使梳子握持得更稳。

进一步的是，防滑套为弹性橡胶。使人们手握把手位置时，舒适度更高，且防滑套的使用寿命更长。

进一步的是，梳齿的自由端向梳体一侧凹陷并形成弧形球面结构。梳齿的自由端与头部的形状配合，增大梳齿与头皮的接触面，对头皮具有多点按摩作用。

进一步的是，梳体和陶瓷铝片均为弧形球面结构。

进一步的是，梳体设有第一通风槽，陶瓷铝片设有与第一通风槽相对的第二通风槽。在梳体上设置第一通风槽，在陶瓷铝片上设置第二通风槽，起到通风的作用，使梳子的散热效果更好。

进一步的是，梳体和陶瓷铝片均设有用于固定梳齿的固定孔。

与现有技术相比，本实用新型具有以下有益效果：

本实用新型的梳子带有陶瓷铝片，在风筒高温下能释放负离子，有利于头发的保养，且陶瓷铝片传热快，使梳子快速散热，防止头皮局部位置过高，使人们使用时舒适度更高。

附图说明

图1是本实用新型实施例梳子的爆炸示意图；

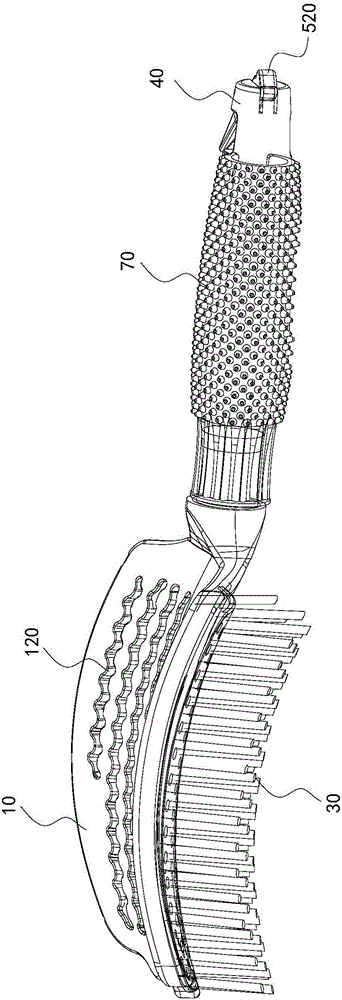

图2是本实用新型实施例梳子的结构示意图。

附图标记说明：

10.梳体，110.固定孔，120.第一通风槽，130.套杆，20.陶瓷铝片，210.第二通风槽，30.梳齿，40.把手，410.容纳腔，420.挂孔，50.尾针，510.第一转动孔，520.按压头，60.销轴，70.防滑套，710.防滑部。

具体实施方式

下面结合附图对本实用新型的实施例进行详细说明：

如图1和图2所示，一种梳子，包括梳体10、陶瓷铝片20和梳齿30，梳齿30设于梳体10的一侧，陶瓷铝片20位于梳体10和梳齿30之间、并固定于梳体10上。

该梳子带有陶瓷铝片20，在风筒高温下能释放负离子，有利于头发的保养，且陶瓷铝片20传热快，使梳子快速散热，防止头皮局部位置过高，使人们使用时舒适度更高。

在本实施例中，梳体10和陶瓷铝片20均设有用于固定梳齿30的固定孔110，梳齿30的上端穿过陶瓷铝片20上的固定孔110后固定在梳齿30的固定孔110上，陶瓷铝片20通过螺丝固定在梳体10上，梳齿30、陶瓷铝片20和梳体10之间还可以根据实施需要采用其他方式连接。

如图1和图2所示，梳齿30的自由端向梳体10一侧凹陷并形成弧形球面结构，梳体10和陶瓷铝片20均为弧形球面结构。梳齿30的自由端与头部的形状配合，增大梳齿30与头皮的接触面，对头皮具有多点按摩作用。

如图1所示，梳体10设有第一通风槽120，陶瓷铝片20设有与第一通风槽120相对的第二通风槽210，第一通风槽120和第二通风槽210均呈长条弯曲状，起到通风的作用，使梳子的散热效果更好。

如图1和图2所示，梳子还包括一端与梳体10连接的把手40、及设于把手40另一端的尾针50，把手40设有与尾针50形状匹配的容纳腔410，尾针50位于容纳腔410内，且尾针50的一端与把手40可转动连接。尾针50与把手40可转动连接，使用时将尾针50转出，用完后将尾针50转回容纳腔410，便于收纳，使整体外形更美观，且防止尾针50在使用时防止掉落。

在本实施例中，梳子还包括销轴60，尾针50的一端设有与销轴60配合的第一转动孔510，把手40设有与第一转动孔510相对的第二转动孔(附图未标识)，销轴60套接于第一转动孔510和第二转动孔内。把手40和尾针50之间还可以根据实际需要采用其他可转动连接方式。

如图1和图2所示，尾针50与把手40连接的一端设有按压头520，按压头520设有第一转动孔510，按压头520伸出容纳腔410，需要使用尾针50时，通过用手下压按压头520，尾针50即可转出容纳腔410，使用更方便。

在本实施例中，尾针50呈7字型，容纳腔410也呈7字型,按压头520伸出把手40的末端，尾针50和容纳腔410还可以根据实际需要设置为其他形状。

如图1所示，梳体10与把手40连接的一侧设有套杆130，把手40设有与套杆130配合的插孔(附图未标识)，套杆130固定于插孔内，使梳体10和把手40连接地更稳固。

在本实施例中，套杆130通过粘胶固定在插孔内，使安装更方便，套杆130和插孔还可以根据实际需要采用其他连接方式。

如图1和图2所示，把手40上还设有挂孔420，便于梳子使用完后的吊挂，也利于梳子的装饰。

如图1和图2所示，梳子还包括套接于把手40上的防滑套70，防滑套70的外壁凸设有多个均匀布置的防滑部710，通过防滑部710增加手握把手40位置时的摩擦力，使梳子握持得更稳。

在本实施例中，防滑套70为弹性橡胶，使人们手握把手40位置时，舒适度更高，且防滑套70的使用寿命更长，且防滑套70和把手40之间通过二次注塑成型加工而成。防滑套70还可以根据实际需要采用其他材质。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
