吹风机风速、温度调节装置及吹风机的制作方法

本实用新型涉及电器领域，特别涉及吹风机。

背景技术：

现有的吹风机风速和温度控制都是基于轻触开关或机械开关，仅仅具有2-4个档位，风速和温度难以满足使用者对舒适度的需要，而且轻触开关和机械开关存在容易打滑，使用寿命短的不足。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供使用方便，寿命长，能实现吹风机风速、温度无极调节的吹风机风速、温度调节装置和可实现风速、温度无极调节的吹风机，其能解决使用者舒适度差，吹风机开关易坏的问题。

本实用新型的目的采用以下技术方案实现：

吹风机风速调节装置，包括力敏传感器和控制电路板，所述控制电路板包括控制器和电风扇驱动器，所述力敏传感器、控制器、电风扇驱动器依次电连接，所述控制器用于接收所述力敏传感器所受压力的信号，控制所述电风扇驱动器的输出功率。

优选的，所述力敏传感器为应变式力敏传感器、电感式力敏传感器、电容式力敏传感器、压电式力敏传感器、电阻式力敏传感器中的任一种。

吹风机温度调节装置，包括力敏传感器、控制电路板和发热元件，所述力敏传感器、控制电路板和发热元件依次电连接。

优选的，所述力敏传感器为应变式力敏传感器、电感式力敏传感器、电容式力敏传感器、压电式力敏传感器、电阻式力敏传感器中的任一种。

优选的，还包括温控开关或温度传感器，所述温控开关与所述控制电路板和发热元件电连接，所述温度传感器与所述控制电路板电连接，所述控制电路板用于接收所述力敏传感器所受压力的信号，控制所述发热元件的功率。

包括供电装置、结构体和电风扇，所述供电装置和电风扇位于所述结构体内部，所述结构体设有入风口、出风口和手柄，所述电风扇位于吹风机的所述入风口一侧，其特征在于：还包括前述的吹风机风速调节装置，所述吹风机风速调节装置包括力敏传感器和控制电路板，所述控制电路板包括控制器和电风扇驱动器，所述力敏传感器、控制器、电风扇驱动器依次电连接，所述控制器用于接收所述力敏传感器所受压力的信号，控制所述电风扇驱动器的输出功率，所述力敏传感器为应变式力敏传感器、电感式力敏传感器、电容式力敏传感器、压电式力敏传感器、电阻式力敏传感器中的任一种，所述吹风机风速调节装置位于所述结构体内部，所述力敏传感器位于所述手柄处，所述供电装置、吹风机风速调节装置和电风扇依次电连接。

优选的，还包括加热装置，所述加热装置为前述的吹风机温度调节装置，所述吹风机温度调节装置包括力敏传感器、控制电路板、发热元件，所述力敏传感器、控制电路板和发热元件依次电连接，所述控制电路板用于接收所述力敏传感器所受压力的信号，控制所述发热元件的功率，所述力敏传感器为应变式力敏传感器、电感式力敏传感器、电容式力敏传感器、压电式力敏传感器、电阻式力敏传感器中的任一种。

优选的，所述吹风机风速调节装置与吹风机温度调节装置共用一个控制电路板和/或力敏传感器。

相比现有技术，本实用新型的有益效果在于：能实现吹风机的风速、温度无极调节，提升使用者的舒适度；风速、温度调节装置使用方便，寿命长。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型所述的吹风机风速调节装置的结构示意图。

图2是本实用新型所述的吹风机风速调节装置的结构示意图。

图3是本实用新型所述的吹风机的结构示意图。

标记说明：10、吹风机风速调节装置；11、力敏传感器；12、控制电路板；121、控制器；122、电风扇驱动器；123、电风扇；

20、吹风机温度调节装置；21、力敏传感器；22、控制电路板；23、发热元件；24、温控开关；

30、吹风机；31、供电装置；32、结构体；321、入风口；322、出风口；323、手柄；33、电风扇；34、力敏传感器；35、控制电路板；36、发热元件；37、温控开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示的吹风机风速调节装置10，包括力敏传感器11和控制电路板12，控制电路板12包括控制器121和电风扇驱动器122，力敏传感器11、控制器121和电风扇驱动器122依次电连接。

力敏传感器11可以选用应变式力敏传感器、电感式力敏传感器、电容式力敏传感器、压电式力敏传感器、电阻式力敏传感器中的任一种。优选的，本实施例选用压电式力敏传感器。使用者的手指在力敏传感器11上施加不同大小的压力，由于压电材料的压电效应，压电材料受力后表面产生电荷，此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受压力的电量输出，控制器121接收力敏传感器11的电信号，换算为所受压力的大小，并依据压力的大小确定电风扇驱动器122所连接电风扇123的转速，压力越大，风速越高，从而实现通过使用者在力敏传感器11施加不同大小的压力调节吹风机风速的功能，且为无极调节。

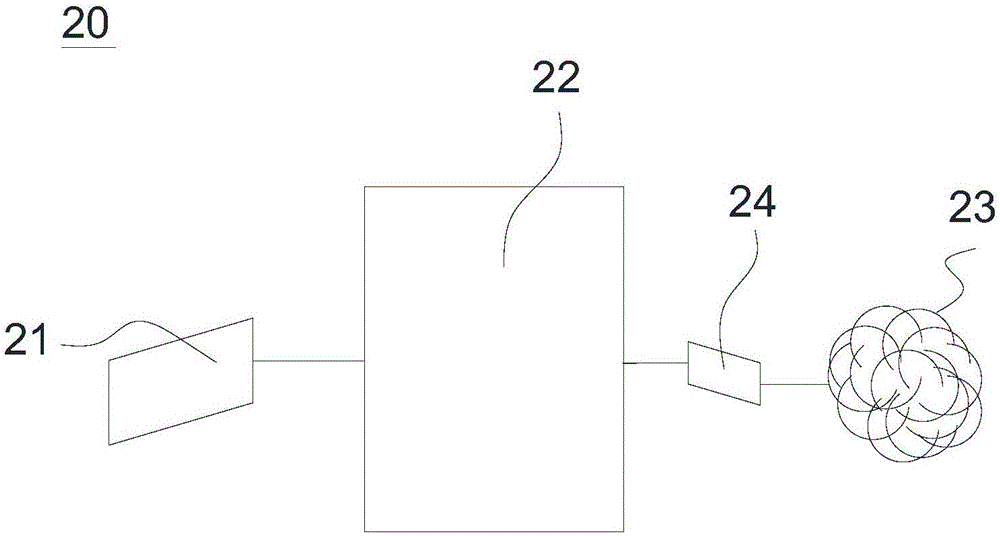

如图2所示的吹风机温度调节装置20，包括力敏传感器21、控制电路板22、发热元件23和温控开关24；力敏传感器21、控制电路板22、温控开关24和发热元件23依次电连接，温控开关24设置在发热元件23旁边。

控制电路板22接收力敏传感器21的电信号，换算为所受压力的大小，并依据压力的大小确定发热元件23的发热功率，压力越大，温度越高，从而实现通过使用者在力敏传感器21施加不同大小的压力调节吹风机温度的功能，且为无极调节。当发热元件23温度过高时，温控开关24断开，切断对发热元件24的供电，以确保安全，避免烧坏，烫伤甚至火灾。

如图3所示的吹风机30，包括供电装置31、结构体32和电风扇33，其中供电装置31和电风扇33位于结构体32的内部，结构体32设有入风口321、出风口322和手柄323，电风扇33位于入风口321一侧；还包括前述实施例所描述的吹风机风速调节装置和吹风机风速调节装置，吹风机风速调节装置与吹风机温度调节装置共用一个力敏传感器34和控制电路板35，吹风机风速调节装置10与吹风机温度调节装置20位于结构体32的内部，力敏传感器34位于手柄323处，温控开关37设置在发热元件36旁边。

使用时，使用者对设置在手柄323处的力敏传感器34施加不同大小的压力，力敏传感器34输出对应于该压力的电信号，控制电路板35接收力敏传感器34输出的电信号，且换算为所受压力的大小，然后控制电路板35按照内置的规则，依据该压力的大小来确定电风扇33的转速和发热元件36的发热功率，压力越大，风速越高/温度越高，从而实现通过使用者在力敏传感器34施加不同大小的压力调节吹风机30吹出风的风速、温度的功能，且为无极调节。使用者以很小的力度按力敏传感器34，吹风机将以很柔和的风速运行；使用者以较大力度按力敏传感器34，风筒以较大的风速和功率运行。当发热元件36温度过高时，温控开关37断开，切断对发热元件36的供电，以确保安全，避免烧坏，烫伤甚至火灾。

对于本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及变形，而所有的这些改变以及变形都应该属于本实用新型权利要求的保护范围之内。
