一种智能表带的制作方法

本实用新型涉及手表零件，特别涉及一种具有多种功能的智能表带。

背景技术：

目前，中国可穿戴设备主要分为四大类。第一大类是手环类，第二大类是不带SIM卡的智能手表，第三大类是带SIM卡的智能手表，第四大类是儿童智能手表。用户的性别比是男性为主。首先，男性有更强烈的好奇心或者尝试电子的新鲜事物的动力。同时可穿戴设备和手机其他电子设备不太一样，是离人的距离最近的设备，尤其对于女性来说，一定要美观度、舒适度，不能是同质化的，是代表一个人的身份标志的。另外，男性经常运动的比例多一些，目前，市场上可穿戴设备大都集中提供运动功能。

技术实现要素：

本实用新型的目的是针对现有技术的上述缺陷，提供一种智能表带。该智能表带可以搭配用户的现有手表，用户仍然可以配戴自己现有喜爱的手表，配合不同场合来搭配金属智能表带或全塑胶智能表带。它能使用户在享受现有商务表或是运动手表的同时满足了用户对高新科技的追求。智能表带的宽度为22mm，并配备20mm、22mm、23mm及24mm不同尺寸表带头粒。表带头粒装有易拆装烟斗形的生耳，可以让用户轻松把智能表带安装到自己现有不同带头宽度的手表上，以实现多种搭配功能。

为解决现有技术的上述缺陷，本实用新型提供的技术方案是：一种智能表带，包括由智能板块安装架和无线WIFI板块安装架组成的表带本体，所述智能板块安装架和无线WIFI板块安装架通过中间连接板块连接，所述智能板块安装架上设有一智能板块安装框架，所述智能板块安装框架内嵌入有一智能板块，所述无线WIFI板块安装架上设有一无线WIFI板块安装框架，所述无线WIFI板块安装框架内嵌入有一无线WIFI板块，所述智能板块安装架和无线WIFI板块安装架一端均设有一生耳安装部，所述生耳安装部上安装有一个可以调节宽度的生耳。

作为本实用新型智能表带的一种改进，所述生耳安装部具有两个卡臂，两个卡臂上均设有一卡臂通孔，所述生耳的两端插入所述卡臂通孔内固定。

作为本实用新型智能表带的一种改进，所述生耳包括生耳套管，生耳套管的两端分别设有一个可以压缩伸出长度的伸缩杆，生耳套管内设有弹簧，生耳套管位于生耳套管的两端位置设有伸缩孔，伸缩杆伸入生耳套管的一端设有伸出伸缩孔外的压缩操作杆。

作为本实用新型智能表带的一种改进，所述智能板块的表面设有智能显示屏，所述智能板块内设有智能处理电路。

作为本实用新型智能表带的一种改进，所述无线WIFI板块内设有WIFI收发器和电源。

作为本实用新型智能表带的一种改进，所述无线WIFI板块安装架上还活动连接有两个链节，两个链节均呈Z形，两个链节连接。

作为本实用新型智能表带的一种改进，所述智能板块通过多个螺丝锁紧在所述智能板块安装框架内，所述无线WIFI板块通过多个螺丝锁紧在所述无线WIFI板块安装框架内。

作为本实用新型智能表带的一种改进，所述表带本体为金属构件或塑胶构件。

与现有技术相比，本实用新型的优点是：本实用新型采用了智能表带，可以搭配用户的现有手表，用户仍然可以配戴自己现有喜爱的手表，配合不同场合来搭配金属智能表带或全塑胶智能表带。它能使用户在享受现有商务表或是运动手表的同时满足了用户对高新科技的追求。智能表带的宽度为22mm，并配备20mm、22mm、23mm及24mm不同尺寸表带头粒。表带头粒装有易拆装烟斗形的生耳，可以让用户轻松把智能表带安装到自己现有不同带头宽度的手表上，以实现多种搭配功能。

附图说明

下面就根据附图和具体实施方式对本实用新型及其有益的技术效果作进一步详细的描述，其中：

图1是本实用新型立体结构图。

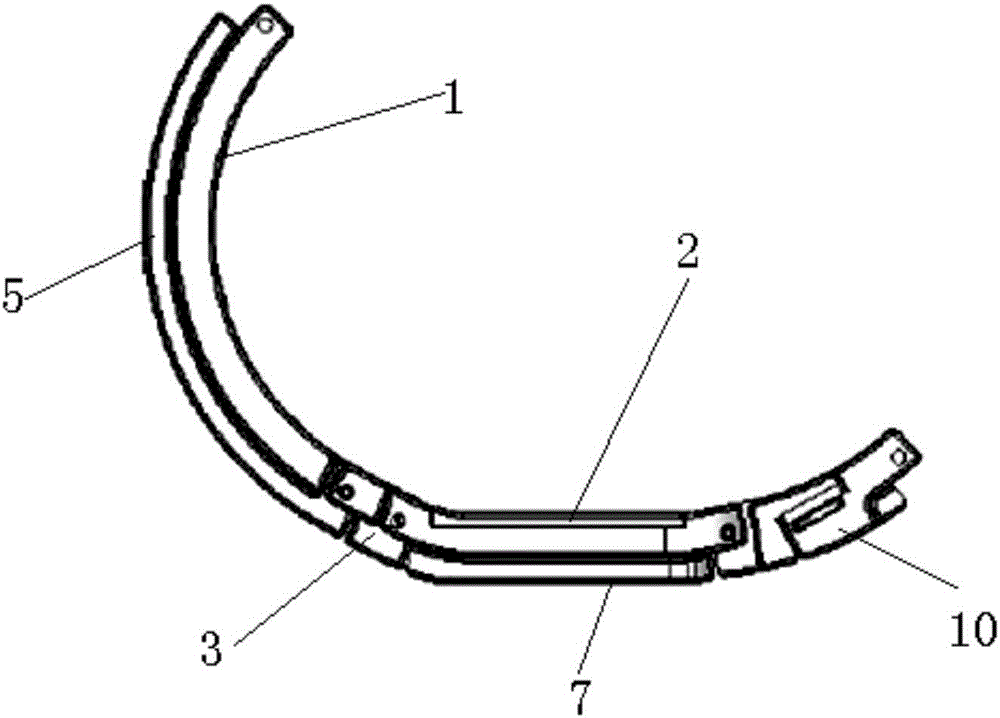

图2是本实用新型侧视图。

图3是本实用新型生耳结构图。

附图标记名称：1、智能板块安装架 2、无线WIFI板块安装架 3、连接板块 4、智能板块安装框架 5、智能板块 6、无线WIFI板块安装框架 7、无线WIFI板块 8、生耳安装部 9、智能显示屏 10、链节 51、生耳套管 52、伸缩杆 53、伸缩孔 54、压缩操作杆 81、卡臂 82、卡臂通孔。

具体实施方式

下面就根据附图和具体实施例对本实用新型作进一步描述，但本实用新型的实施方式不局限于此。

实施例一：如图1、图2和图3所示，一种智能表带，包括由智能板块安装架1和无线WIFI板块安装架2组成的表带本体，表带本体为金属构件，智能板块安装架1和无线WIFI板块安装架2通过中间连接板块3连接，智能板块安装架1上设有一智能板块安装框架4，智能板块安装框架4内嵌入有一智能板块5，无线WIFI板块安装架2上设有一无线WIFI板块安装框架6，无线WIFI板块安装框架6内嵌入有一无线WIFI板块7，智能板块安装架1和无线WIFI板块安装架2一端均设有一生耳安装部8，生耳安装部8上安装有一个可以调节宽度的生耳。

优选的，生耳安装部8具有两个卡臂81，两个卡臂81上均设有一卡臂通孔82，生耳的两端插入卡臂通孔82内固定。

优选的，生耳包括生耳套管51，生耳套管51的两端分别设有一个可以压缩伸出长度的伸缩杆52，生耳套管51内设有弹簧，生耳套管51位于生耳套管51的两端位置设有伸缩孔53，伸缩杆52伸入生耳套管51的一端设有伸出伸缩孔53外的压缩操作杆54。

优选的，智能板块5的表面设有智能显示屏9，智能板块5内设有智能处理电路。

优选的，无线WIFI板块7内设有WIFI收发器和电源。

优选的，无线WIFI板块安装架2上还活动连接有两个链节10，两个链节10均呈Z形，两个链节10连接。

优选的，智能板块5通过多个螺丝锁紧在智能板块安装框架4内，无线WIFI板块7通过多个螺丝锁紧在无线WIFI板块安装框架6内。

实施例二：一种智能表带，包括表带本体，表带本体为塑胶构件，表带本体上设有智能板块和无线WIFI板块，表带本体两端端均设有一生耳安装部，生耳安装部上安装有一个可以调节宽度的生耳。

本实用新型的优点是：本实用新型采用了智能表带，可以搭配用户的现有手表，用户仍然可以配戴自己现有喜爱的手表，配合不同场合来搭配金属智能表带或全塑胶智能表带。它能使用户在享受现有商务表或是运动手表的同时满足了用户对高新科技的追求。智能表带的宽度为22mm，并配备20mm、22mm、23mm及24mm不同尺寸表带头粒。表带头粒装有易拆装烟斗形的生耳，可以让用户轻松把智能表带安装到自己现有不同带头宽度的手表上，以实现多种搭配功能。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和结构的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同范围限定。
