一种制鞋厂用擦皮鞋装置的制作方法

本实用新型涉及一种擦皮鞋装置，尤其涉及一种制鞋厂用擦皮鞋装置。

背景技术：

皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、PU发泡、PVC等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类。皮鞋透气、吸湿，具有良好的卫生性能，是各类鞋靴中品位最高的鞋。

几千年前，人类的祖先就有了穿鞋的习惯，用兽皮裹足、从皮造履到现代皮鞋，皮鞋的历史相当悠久。在中国，现代皮鞋的生产还只有120多年的历史，但由于皮鞋的造型、款式、结构以及穿着功能都胜其它鞋类，因此，皮鞋生产发展迅猛。当今，皮鞋已成为人们最喜爱的一种鞋类，成为美化人民生活的大宗商品之一，在服饰类中成为″举足轻重″的产品。

在出售皮鞋时，对皮鞋的外观要求高，所以对皮鞋进行擦拭很重要。

现有擦皮鞋存在劳动量大、擦拭鞋油不均匀、操作复杂的缺点，因此亟需研发一种劳动量小、擦拭鞋油均匀、操作简单的制鞋厂用擦皮鞋装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有擦皮鞋劳动量大、擦拭鞋油不均匀、操作复杂的缺点，本实用新型要解决的技术问题是提供一种劳动量小、擦拭鞋油均匀、操作简单的制鞋厂用擦皮鞋装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种制鞋厂用擦皮鞋装置，包括有支架、擦块、放置板、第一电动推杆、擦布、第二电动推杆、出油管、连接板、第三电动推杆、皮鞋油箱、小球、连接杆、连接块、摆动杆、槽体、异形轮和第一电机，支架内底部设有放置板，支架顶部左右两端对称设有第一电动推杆，第一电动推杆上连接有擦块，支架上方设有连接板，连接板上开有小孔，连接板底部设有第三电动推杆和第二电动推杆，第三电动推杆位于第二电动推杆左方，第三电动推杆和第二电动推杆底部连接有擦布，小孔位于第三电动推杆和第二电动推杆之间，连接板左方设有槽体，槽体内底部设有第一电机，第一电机前侧设有异形轮，异形轮上转动式连接有摆动杆，槽体内设有连接杆，连接杆底部设有连接块，连接块前侧与摆动杆上端转动式连接，槽体上设有出油管，出油管穿过小孔，槽体上设有皮鞋油箱，皮鞋油箱内设有小球，小球位于连接杆正上方。

优选地，还包括有前后摆动气缸，连接板上方设有前后摆动气缸，前后摆动气缸底部与连接板顶部连接。

优选地，还包括有第二电机，第一电动推杆上连接有第二电机，第二电机与擦块连接。

优选地，放置板上开有凹槽，凹槽位于擦布正下方。

优选地，支架顶部与第一电动推杆固定连接，支架与第一电动推杆之间的夹角为90°。

优选地，皮鞋油箱为正方体。

优选地，出油管呈倾斜放置，出油管与水平的夹角为30°。

工作原理：当要对皮鞋进行擦拭鞋油时，将皮鞋放置在放置板顶部，启动第一电动推杆伸长，带动左侧擦块向右移动，带动右侧擦块向左移动，当左侧擦块和右侧擦块将皮鞋固定住后，关闭第一电动推杆，启动第三电动推杆和第二电动推杆同时伸长，带动擦布向下移动，当擦布接触皮鞋表面时，同时关闭第三电动推杆和第二电动推杆，启动第一电机逆转一定角度，带动异形轮逆转一定角度，使摆动杆上端摆动，使连接块向上移动，带动连接杆向上移动，连接杆向上移动将小球顶出，皮鞋油箱中的鞋油流下，当流下适量鞋油时，启动第一电机顺转一定角度，带动异形轮顺转一定角度，使摆动杆上端摆动，使连接块向下移动，带动连接杆向下移动，小球落下，鞋油不再流出，当连接杆向下移动至合适位置时，关闭第一电机，鞋油通过出油管流在擦布上，启动第二电动推杆交替伸长和缩短，带动擦布右端交替向下移动和向上移动，启动第三电动推杆交替缩短和伸长，带动擦布左端交替向上移动和向下移动，使擦布可以对皮鞋表面进行擦拭，使鞋油被擦在皮鞋表面，当擦拭完毕后，待擦布移动至复位后，同时关闭第三电动推杆和第二电动推杆，启动第一电机逆转一定角度，带动异形轮逆转一定角度，使摆动杆上端摆动，使连接杆向上移动至复位使鞋油不再从出油管流出，关闭第一电机，启动第一电动推杆缩短，带动左侧擦块向左移动，带动右侧擦块向右移动，当左侧擦块和右侧擦块移动至复位后，关闭第一电动推杆，可以将皮鞋取下使用。

因为还包括有前后摆动气缸，连接板上方设有前后摆动气缸，前后摆动气缸底部与连接板顶部连接，当擦布对皮鞋进行擦拭时，启动前后摆动气缸前后摆动，带动擦布前后移动，使擦布可以对皮鞋进行全面擦鞋油，使鞋油被擦拭均匀，使皮鞋更美观。

因为还包括有第二电机，第一电动推杆上连接有第二电机，第二电机与擦块连接，当擦布对皮鞋的一侧擦拭完毕后，启动第二电机顺转90°，带动皮鞋顺转90°，可以使擦布对皮鞋的其他面进行擦鞋油，重复以上步骤，擦布可以对皮鞋进行全面彻底的擦鞋油。

因为放置板上开有凹槽，凹槽位于擦布正下方，当要对皮鞋进行擦鞋油时，将皮鞋放置在放置板上的凹槽处，可以将皮鞋固定在放置板上，有利于皮鞋的擦鞋油。

因为支架顶部与第一电动推杆固定连接，支架与第一电动推杆之间的夹角为90°，使装置更稳定，可以更好的对皮鞋进行擦鞋油。

因为皮鞋油箱为正方体，使皮鞋油箱的面积最大，可以存放更多鞋油。

因为出油管呈倾斜放置，出油管与水平的夹角为30°，可以使鞋油快速的流下，减少操作时间，提高工作效率。

(3)有益效果

本实用新型达到了劳动量小、擦拭鞋油均匀、操作简单的效果，同时本装置可以对皮鞋全方位进行擦鞋油，擦鞋油的效率高，使皮鞋的品质更好。

附图说明

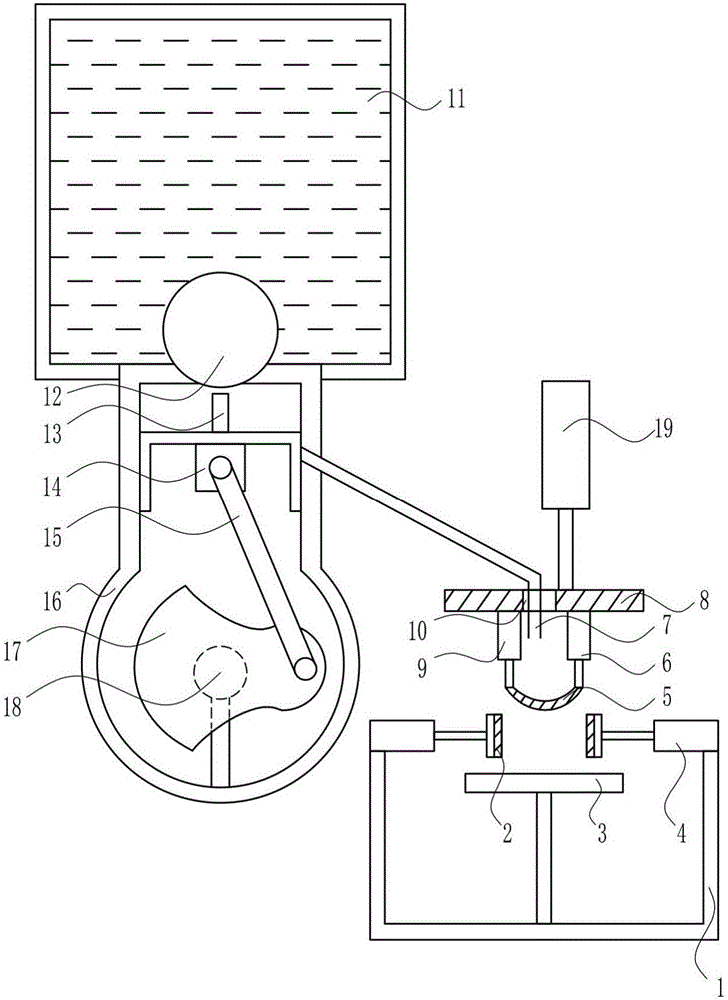

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型的第三种主视结构示意图。

图4是本实用新型的第四种主视结构示意图。

附图中的标记为：1-支架，2-擦块，3-放置板，4-第一电动推杆，5-擦布，6-第二电动推杆，7-出油管，8-连接板，9-第三电动推杆，10-小孔，11-皮鞋油箱，12-小球，13-连接杆，14-连接块，15-摆动杆，16-槽体，17-异形轮，18-第一电机，19-前后摆动气缸，20-第二电机，21-凹槽。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种制鞋厂用擦皮鞋装置，如图1-4所示，包括有支架1、擦块2、放置板3、第一电动推杆4、擦布5、第二电动推杆6、出油管7、连接板8、第三电动推杆9、皮鞋油箱11、小球12、连接杆13、连接块14、摆动杆15、槽体16、异形轮17和第一电机18，支架1内底部设有放置板3，支架1顶部左右两端对称设有第一电动推杆4，第一电动推杆4上连接有擦块2，支架1上方设有连接板8，连接板8上开有小孔10，连接板8底部设有第三电动推杆9和第二电动推杆6，第三电动推杆9位于第二电动推杆6左方，第三电动推杆9和第二电动推杆6底部连接有擦布5，小孔10位于第三电动推杆9和第二电动推杆6之间，连接板8左方设有槽体16，槽体16内底部设有第一电机18，第一电机18前侧设有异形轮17，异形轮17上转动式连接有摆动杆15，槽体16内设有连接杆13，连接杆13底部设有连接块14，连接块14前侧与摆动杆15上端转动式连接，槽体16上设有出油管7，出油管7穿过小孔10，槽体16上设有皮鞋油箱11，皮鞋油箱11内设有小球12，小球12位于连接杆13正上方。

还包括有前后摆动气缸19，连接板8上方设有前后摆动气缸19，前后摆动气缸19底部与连接板8顶部连接。

还包括有第二电机20，第一电动推杆4上连接有第二电机20，第二电机20与擦块2连接。

放置板3上开有凹槽21，凹槽21位于擦布5正下方。

支架1顶部与第一电动推杆4固定连接，支架1与第一电动推杆4之间的夹角为90°。

皮鞋油箱11为正方体。

出油管7呈倾斜放置，出油管7与水平的夹角为30°。

工作原理：当要对皮鞋进行擦拭鞋油时，将皮鞋放置在放置板3顶部，启动第一电动推杆4伸长，带动左侧擦块2向右移动，带动右侧擦块2向左移动，当左侧擦块2和右侧擦块2将皮鞋固定住后，关闭第一电动推杆4，启动第三电动推杆9和第二电动推杆6同时伸长，带动擦布5向下移动，当擦布5接触皮鞋表面时，同时关闭第三电动推杆9和第二电动推杆6，启动第一电机18逆转一定角度，带动异形轮17逆转一定角度，使摆动杆15上端摆动，使连接块14向上移动，带动连接杆13向上移动，连接杆13向上移动将小球12顶出，皮鞋油箱11中的鞋油流下，当流下适量鞋油时，启动第一电机18顺转一定角度，带动异形轮17顺转一定角度，使摆动杆15上端摆动，使连接块14向下移动，带动连接杆13向下移动，小球12落下，鞋油不再流出，当连接杆13向下移动至合适位置时，关闭第一电机18，鞋油通过出油管7流在擦布5上，启动第二电动推杆6交替伸长和缩短，带动擦布5右端交替向下移动和向上移动，启动第三电动推杆9交替缩短和伸长，带动擦布5左端交替向上移动和向下移动，使擦布5可以对皮鞋表面进行擦拭，使鞋油被擦在皮鞋表面，当擦拭完毕后，待擦布5移动至复位后，同时关闭第三电动推杆9和第二电动推杆6，启动第一电机18逆转一定角度，带动异形轮17逆转一定角度，使摆动杆15上端摆动，使连接杆13向上移动至复位使鞋油不再从出油管7流出，关闭第一电机18，启动第一电动推杆4缩短，带动左侧擦块2向左移动，带动右侧擦块2向右移动，当左侧擦块2和右侧擦块2移动至复位后，关闭第一电动推杆4，可以将皮鞋取下使用。

因为还包括有前后摆动气缸19，连接板8上方设有前后摆动气缸19，前后摆动气缸19底部与连接板8顶部连接，当擦布5对皮鞋进行擦拭时，启动前后摆动气缸19前后摆动，带动擦布5前后移动，使擦布5可以对皮鞋进行全面擦鞋油，使鞋油被擦拭均匀，使皮鞋更美观。

因为还包括有第二电机20，第一电动推杆4上连接有第二电机20，第二电机20与擦块2连接，当擦布5对皮鞋的一侧擦拭完毕后，启动第二电机20顺转90°，带动皮鞋顺转90°，可以使擦布5对皮鞋的其他面进行擦鞋油，重复以上步骤，擦布5可以对皮鞋进行全面彻底的擦鞋油。

因为放置板3上开有凹槽21，凹槽21位于擦布5正下方，当要对皮鞋进行擦鞋油时，将皮鞋放置在放置板3上的凹槽21处，可以将皮鞋固定在放置板3上，有利于皮鞋的擦鞋油。

因为支架1顶部与第一电动推杆4固定连接，支架1与第一电动推杆4之间的夹角为90°，使装置更稳定，可以更好的对皮鞋进行擦鞋油。

因为皮鞋油箱11为正方体，使皮鞋油箱11的面积最大，可以存放更多鞋油。

因为出油管7呈倾斜放置，出油管7与水平的夹角为30°，可以使鞋油快速的流下，减少操作时间，提高工作效率。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
