一种鞋底组件定位工装的制作方法

本实用新型涉及鞋子加工生产设备技术领域，具体指一种鞋底组件定位工装。

背景技术：

目前，大多的鞋子生产企业多是采用人工组装鞋子，而有的鞋底需要装紧固件并且用螺丝固定，固定时紧固件容易滑落，螺丝又小，手工拧螺丝费时费力，且在生产过程中需要将不同的部件按照一定的尺寸和要求组合起来，不同鞋子的鞋子安装要求不同，这就会受到工人的操作熟练程度的影响，人为因素不仅仅会影响鞋子的生产进度，还会影响鞋子的质量，因此需要制作固定工具，利用工具操作，减少手工操作。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提供一种鞋底组件定位工装，克服现有技术的不足之处，可以流水线操作，大大提高安装效率。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋底组件定位工装，包括底座、托台、定位组件和支撑组件，所述定位组件包括安装板、限位板和调节板，所述安装板为U形块状结构，所述调节板设在所述安装板的U形凹槽内，所述安装板和调节板均通过紧定螺钉与所述限位板连接，所述定位组件设在所述托台上，所述托台设在所述底座上，所述支撑组件包括套筒、丝杆、调节螺母和支撑块，所述支撑块设在所述丝杆上，所述调节螺母设在所述丝杆上，所述丝杆的侧边设有定位孔，所述套筒通过销钉与所述丝杆连接，所述安装板和调节板上还分别设有鞋底的定位凸柱。

进一步的，所述定位凸柱的下方还设有弹簧，内部的弹簧可自动复位，在打螺丝时方便操作。

进一步的，所述支撑块为三角形。

进一步的，所述支撑块的支撑面与底座的夹角为30°。

进一步的，所述定位组件的高度大于所述支撑组件的高度，方便放置鞋体。

与现有技术相比，本实用新型的有益效果为：

本实用新型提供了一种鞋底组件定位工装，通过安装板为U形块状结构，调节板设在安装板的U形凹槽内，安装板和调节板均通过紧定螺钉与限位板连接，定位组件设在托台上，托台设在底座上，支撑组件包括套筒、丝杆、调节螺母和支撑块，支撑块设在丝杆上，调节螺母设在丝杆上，支撑块通过套筒上的销钉在丝杆的侧边竖向槽孔上下移动，实现了利用紧固螺钉螺丝将各部分链接并固定，在更换部件时即方便又经济，且适用于每个鞋码；安装板和调节板上分别设有鞋底的定位凸柱安装紧固装置更加方便快捷，可以流水线操作，大大提高安装效率，结构简单且实用，安全可靠，使用方便，效果好，适合广泛推广。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

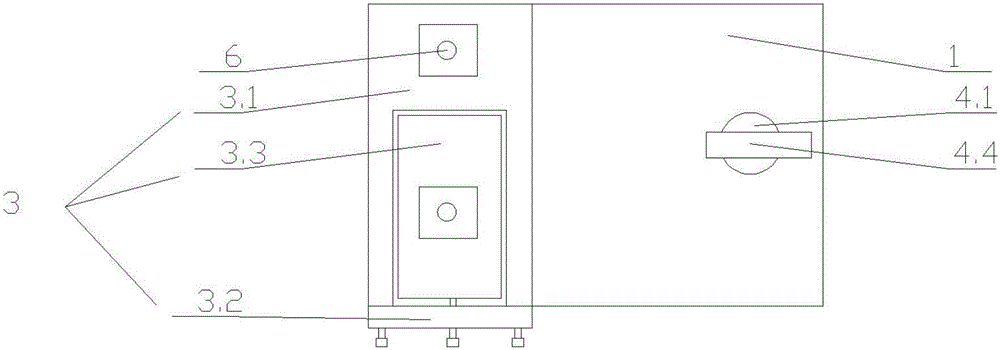

图2为本实用新型的俯视图；

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合附图1和图2，为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋底组件定位工装，包括底座1、托台2、定位组件3和支撑组件4，所述定位组件3包括安装板3.1、限位板3.2和调节板3.3，所述安装板3.1为U形块状结构，所述调节板3.3设在所述安装板3.1的U形凹槽内，所述安装板3.1和调节板3.3均通过紧定螺钉与所述限位板3.2连接，所述定位组件3设在所述托台2上，所述托台2设在所述底座1上，所述支撑组件4包括套筒4.1、丝杆4.2、调节螺母4.3和支撑块4.4，所述支撑块4.4设在所述丝杆4.2上，所述调节螺母4.3设在所述丝杆4.2上，所述丝杆4.2的侧边设有定位孔，所述套筒4.1通过销钉5与所述丝杆4.2连接，所述安装板3.1和调节板3.3上分别设有鞋底的定位凸柱6。

优选的，所述定位凸柱6的下方还设有弹簧；所述支撑块4.4为三角形；所述支撑块4.4的支撑面与底座1的夹角为30°；所述定位组件3的高度大于所述支撑组件4的高度。

综上，本实用新型提供了一种鞋底组件定位工装，通过安装板为U形块状结构，调节板设在安装板的U形凹槽内，安装板和调节板均通过紧定螺钉与限位板连接，定位组件设在托台上，托台设在底座上，支撑组件包括套筒、丝杆、调节螺母和支撑块，支撑块设在丝杆上，调节螺母设在丝杆上，支撑块通过套筒上的销钉在丝杆的侧边竖向槽孔上下移动，实现了利用紧固螺钉螺丝将各部分链接并固定，在更换部件时即方便又经济，且适用于每个鞋码；安装板和调节板上分别设有鞋底的定位凸柱安装紧固装置更加方便快捷，可以流水线操作，大大提高安装效率，结构简单且实用，安全可靠，使用方便，效果好，适合广泛推广。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
