多功能野战作业指挥箱的制作方法

本实用新型属于箱体技术领域，特别是涉及一种多功能野战作业指挥箱。

背景技术：

野外指挥作业或和野外工作相关的行业，所需仪器、工具和文件较多，需要特殊的载体工具，且该载体工具需要具有方便携带，功能性强，可适用不同地理环境，因此，野战作业指挥箱被开发出来。

如申请号为201420648759.6的中国专利，公开了一种便携式野战指挥作业箱，该产品设有抽屉，抽屉体积较大且和箱壳连接，在实际行军中携带不方便，而且，实际使用中，当工具较多时，往往都是使用专用的箱体存放，该产品的箱体通过脚架支撑，该脚架的长度被固定，较难适应野外复杂的地面环境。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种结构精简、构思巧妙，方便携带，适用不同的地面环境，日夜两用且稳定性强的多功能野战作业指挥箱。

本实用新型可以通过以下技术方案来实现：

多功能野战作业指挥箱，包括箱体和支架，其中，所述箱体包括第一箱体和第二箱体，所述支架包括第一支架、第二支架、第三支架和第四支架，所述第一箱体的顶面前侧和第二箱体的顶面前侧铰接，所述第一箱体的顶面后侧和第二箱体的顶面后侧设有锁扣，所述第一箱体的顶面后侧中部设有提手；

所述第一箱体底面后侧的左端和第一支架的顶端铰接，所述第一箱体底面后侧的右端和第二支架的顶端铰接，所述第二箱体底面后侧的左端和第三支架的顶端铰接，所述第二箱体底面后侧的右端和第四支架的顶端铰接；

所述第一箱体顶面边部和所述第二箱体顶面边部均设有卡槽，所述卡槽设有可拆卸连接的铁磁片，所述第一箱体顶面设有第一储存槽，所述第一储存槽顶面设有第一槽盖，所述第一槽盖的一边和所述储存槽的一边铰接，所述第二箱体顶面的一侧设有第二储存槽，所述第二储存槽设有第二槽盖，所述第二储存槽的一边和所述第二槽盖的一边铰接。

进一步的，所述第一支架、第二支架、第三支架和第四支架均为可伸缩型支架，所述第一支架、第二支架、第三支架和第四支架的低端均设有固定连接的地针，且所述四个支架的低端均套设有支撑套环，所述支撑套环为喇叭形。

进一步的，所述第二箱体的顶面设有第三储存槽，所述第三储存槽设有第三槽盖，所述第三储存槽的一边和所述第三槽盖的一边铰接。

进一步的，所述第一支架、第二支架、第三支架和第四支架收缩后的长度小于所述箱体的宽度。

进一步的，所述第二储存槽存放有夜光棒，所述夜光棒的一端设有固定连接的磁铁。

进一步的，所述夜光棒为太阳能夜光棒。

进一步的，所述第一储存槽为复数个。

进一步的，所述地针和所述支架的连接处设有卡环。

本实用新型与现有技术相比，其有益效果为：

本实用新型的多功能野战作业指挥箱，在箱体锁扣后，方便携带；在第一箱体的顶面设置的第一储存槽和第二箱体的顶面设置的第三储存槽均用来存放特殊重要的文件资料，而第二箱体的顶面设置的第二储存槽用来储存夜光棒，同时箱体内部也可以存放其他的资料，并将支架收放在箱体内部；当本实用新型的多功能野战作业指挥箱在使用时，将箱体打开，第一支架、第二支架、第三支架和第四支架根据地面的具体情况，调整各个支架的长度，并通过地针将各个支架固定住，支撑起箱体，在夜间使用时，将夜光棒通过夜光棒上的磁铁吸附在铁磁片上，做照明使用。

附图说明

图1为本实用新型多功能野战作业指挥箱的结构示意图；

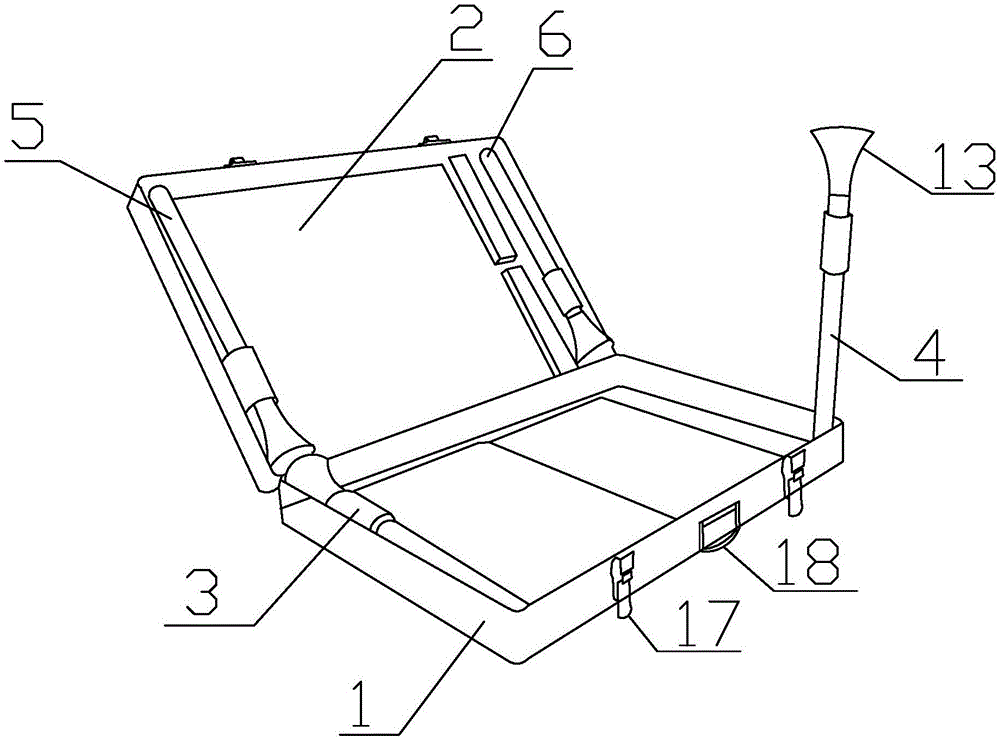

图2为本实用新型多功能野战作业指挥箱的箱体内部示意图；

图3为本实用新型多功能野战作业指挥箱的主视图；

图4为本实用新型多功能野战作业指挥箱的夜光棒的结构示意图。

其中，1、第一箱体；2、第二箱体；3、第一支架；4、第二支架；5、第三支架；6、第四支架；7、锁扣；8、第一储存槽；9、第一槽盖；10、第二储存槽；11、第二槽盖；12、地针；13、支撑套环；14、夜光棒；15、磁铁；16、卡环；17、锁扣；18、提手。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

实施例1

如图1~图4所示，本实用新型的多功能野战作业指挥箱，包括箱体和支架，其中，所述箱体包括第一箱体1和第二箱体2，所述支架包括第一支架3、第二支架4、第三支架5和第四支架6，其中，所述第一支架3、第二支架4、第三支架5和第四支架6收缩后的长度小于所述箱体的宽度；所述第一箱体1的顶面前侧和第二箱体2的顶面前侧铰接，所述第一箱体1的顶面后侧和第二箱体2的顶面后侧设有锁扣17，所述第一箱体1的顶面后侧中部设有提手18，当不使用或者部队在行军过程中，通过所述锁扣17将所述箱体锁合，而设置的提手18方便携带。

而且，所述第一支架3、第二支架4、第三支架5和第四支架6均为可伸缩型支架，所述第一支架3、第二支架4、第三支架5和第四支架6的低端均设有固定连接的地针12，且所述四个支架的低端均套设有支撑套环13，所述支撑套环13为喇叭形；在使用时，根据实际地面的状况，调整每个支架的伸缩长度，将地针12插入地面，然后把支撑套环13顶住地面，增加稳定性；当不使用时，支撑套环13将地针12套住，通过设置的卡环16防止支撑套环13脱落，防止地针12伤到使用者。

所述第一箱体1底面后侧的左端和第一支架3的顶端铰接，所述第一箱体1底面后侧的右端和第二支架4的顶端铰接，所述第二箱体2底面后侧的左端和第三支架5的顶端铰接，所述第二箱体2底面后侧的右端和第四支架6的顶端铰接；利用支架和箱体通过铰接的连接方式和各个支架收缩后的长度小于箱体的宽度的设计，可将各个支架存放在箱体内部，方便携带，设计新颖。

所述第一箱体1顶面边部和所述第二箱体2顶面边部均设有卡槽，所述卡槽设有可拆卸连接的铁磁片7，所述第一箱体1顶面设有第一储存槽8，所述第一储存槽8顶面设有第一槽盖9，并且，第一储存槽8和第一槽盖9为复数个，数量根据实际需求进行设计，所述第一槽盖9的一边和所述储存槽的一边铰接，所述第二箱体2顶面的一侧设有第二储存槽10，所述第二储存槽10设有第二槽盖11，所述第二储存槽10的一边和所述第二槽盖11的一边铰接，其中，在第二储存槽10存放有夜光棒14，所述夜光棒14的一端设有固定连接的磁铁15，在夜间使用时，磁铁15和铁磁片7相吸，将夜光棒14固定连接，而且夜光棒14为太阳能夜光棒，在白天进行充电方便夜晚使用，节约能源。

实施例2

本实用新型还可以按照如下方式进行实施：

本实用新型的多功能野战作业指挥箱，包括箱体和支架，其中，所述箱体包括第一箱体1和第二箱体2，所述支架包括第一支架3、第二支架4、第三支架5和第四支架6，其中，所述第一支架3、第二支架4、第三支架5和第四支架6收缩后的长度小于所述箱体的宽度；所述第一箱体1的顶面前侧和第二箱体2的顶面前侧铰接，所述第一箱体1的顶面后侧和第二箱体2的顶面后侧设有锁扣17，所述第一箱体1的顶面后侧中部设有提手18，当不使用或者部队在行军过程中，通过所述锁扣17将所述箱体锁合，设置的提手18方便携带。

而且，所述第一支架3、第二支架4、第三支架5和第四支架6均为可伸缩型支架，所述第一支架3、第二支架4、第三支架5和第四支架6的低端均设有固定连接的地针12，且所述四个支架的低端均套设有支撑套环13，所述支撑套环13为喇叭形；在使用时，根据实际地面的状况，调整每个支架的伸缩长度，将地针12插入地面，然后把支撑套环13顶住地面，增加稳定性；当不使用时，支撑套环13将地针12套住，通过设置的卡环16防止支撑套环13脱落，防止地针12伤到使用者。

所述第一箱体1底面后侧的左端和第一支架3的顶端铰接，所述第一箱体1底面后侧的右端和第二支架4的顶端铰接，所述第二箱体2底面后侧的左端和第三支架5的顶端铰接，所述第二箱体2底面后侧的右端和第四支架6的顶端铰接；支架和箱体通过铰接的连接方式，利用各个支架收缩后的长度小于箱体的宽度的设计，可将各个支架存放在箱体内部，方便携带，设计新颖。

所述第一箱体1顶面边部和所述第二箱体2顶面边部均设有卡槽，所述卡槽设有可拆卸连接的铁磁片7，所述第一箱体1顶面设有第一储存槽8，所述第一储存槽8顶面设有第一槽盖9，并且，第一储存槽8和第一槽盖9为复数个，数量根据实际需求进行设计，所述第一槽盖9的一边和所述储存槽的一边铰接。

所述第二箱体2顶面的一侧设有第二储存槽10，所述第二储存槽10设有第二槽盖11，所述第二储存槽10的一边和所述第二槽盖11的一边铰接，其中，在第二储存槽10存放有夜光棒14，所述夜光棒14的一端设有固定连接的磁铁15，在夜间使用时，磁铁15和铁磁片7相吸，将夜光棒14固定连接，而且夜光棒14为太阳能夜光棒，在白天进行充电方便夜晚使用，节约能源。

同时，第二箱体2的顶面还设有第三储存槽，所述第三储存槽设有第三槽盖，所述第三储存槽的一边和所述第三槽盖的一边铰，第三储存槽同样可以存放重要纸质文件，数量根据实际使用而定。

除此之外，第一储存槽8和第三储存槽的大小根据实际使用时存放的物品而设计形状和尺寸。

本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
