一种裁剪工具涂油保养装置的制作方法

本发明涉及一种涂油保养装置，尤其涉及一种裁剪工具涂油保养装置。

背景技术：

裁剪是为了获取需要的部分进行的一个动作。工具原指工作时所需用的器具，后引申为达到、完成或促进某一事物的手段，工具是一个相对概念，因为其概念不是一个具体的物质，所以只要能使物质发生改变的物质，相对于那个能被它改变的物质而言就是工具。裁剪工具有剪刀、比例尺、裁刀等。保养，指对事物进行保护修理，使保持正常状态。对于裁刀的刀刃需要经常进行磨合涂油保养，这样可以有效地防止裁刀刀刃生锈，延长裁刀的使用寿命。现如今的裁刀涂油保养主要是人工手动完成，涂油时易使双手粘上油渍，不安全，容易将双手割伤，而且涂油不均匀。

现有的裁剪工具涂油保养方式存在涂油不均匀的缺点，因此亟需研发一种涂油均匀的裁剪工具涂油保养装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的裁剪工具涂油保养方式涂油不均匀的缺点，本发明要解决的技术问题是提供一种涂油均匀的裁剪工具涂油保养装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种裁剪工具涂油保养装置，包括有箱体、第一锥齿轮、第一丝杆、第一螺母、连接杆、第一导杆、第二螺母、第二丝杆、第二锥齿轮、第一轴承座、第三锥齿轮、第一转轴、第四锥齿轮、第五锥齿轮、第二轴承座、油箱、进油斗、滴油管、支杆、第二导杆、第六锥齿轮、第三转轴、第三轴承座、电动推杆、毛刷、放置装置、连杆、第一齿轮、阀门、第二导套、第二齿轮、第一导套、固定杆、第一摆动杆、第二摆动杆和旋转电机，箱体顶部右侧设置有油箱，油箱顶部左侧设置有进油斗，进油斗与油箱连通，油箱左侧连接有滴油管，滴油管上设置有阀门，滴油管与箱体内部连接，箱体内底部中间设置有第一导杆，第一导杆上设置有第一导套，第一导套顶部后侧设置有固定杆，固定杆顶部连接有放置装置，放置装置包括有第一放置架、电磁铁、第一弹簧和铁质放置架，第一放置架内底部设置有凹槽，第一放置架上方设置有铁质放置架，铁质放置架上开有通孔，第一放置架左壁和右壁顶端均设置有电磁铁，左右两侧的电磁铁分别和铁质放置架底部左右两侧之间连接有第一弹簧，箱体内顶部对称设置有支杆，支杆底端设置有第三轴承座，第三轴承座上安装有第三转轴，第三转轴一端安装在第三轴承座上，第三转轴另一端设置有第六锥齿轮，左侧的第六锥齿轮和左侧的第三轴承座之间的第三转轴上设置有第一齿轮，右侧的第六锥齿轮和右侧的第三轴承座之间的第三转轴上设置有第二齿轮，支杆外侧的箱体内顶部对称设置有第二导杆，第二导杆上设置有第二导套，第二导套前侧设置有齿条，左侧的齿条与第一齿轮啮合，右侧的齿条与第二齿轮啮合，左侧的第二导套的右侧和右侧的第二导套左侧均设置有连杆，连杆位于支杆的后侧，连杆上设置有电动推杆，左侧的电动推杆右端和右侧的电动推杆左端均设置有毛刷，第二导杆外侧的箱体内顶部对称设置有第二轴承座，第二轴承座上安装有第一转轴，第一转轴上设置有第四锥齿轮和第三锥齿轮，第三锥齿轮位于第四锥齿轮的下方，左侧的第四锥齿轮与第六锥齿轮啮合，右侧的第四锥齿轮与第五锥齿轮啮合，箱体左内壁下方和右内壁下方分别设置有旋转电机和第一轴承座，旋转电机和第一轴承座之间设置有第一丝杆、连接杆和第二丝杆，连接杆位于第一导杆的前侧，第一丝杆和第二丝杆的螺纹相反，第一丝杆的左端与旋转电机右侧连接，第二丝杆的右端安装在第一轴承座上，第一丝杆的右端和第二丝杆的左端分别与连接杆左右两侧连接，第一丝杆上设置有第一锥齿轮和第一螺母，第一螺母位于第一锥齿轮右方，第一锥齿轮与左侧的第三锥齿轮啮合，第一螺母顶部铰接连接有第一摆动杆，第二丝杆上设置有第二螺母和第二锥齿轮，第二锥齿轮位于第二螺母的右方，第二锥齿轮与右侧的第三锥齿轮啮合，第二螺母顶部铰接连接有第二摆动杆，第一摆动杆和第二摆动杆分别与第一导套左右两侧铰接连接。

优选地，还包括有加强筋，箱体内顶部左侧和箱体左内壁之间与箱体内顶部右侧和箱体右内壁之间均设置有加强筋，加强筋的形状为圆柱体形，加强筋的中部截面直径为3cm。

优选地，还包括有风机，第一导杆左右两侧的箱体内对称设置有风机，风机固定设置在箱体内后壁上，风机的出风口正对放置装置，风机位于第二导杆的下方，风机的额定电压为220V。

优选地，还包括有吸油棉，凹槽内底部的第一放置架上设置有吸油棉，吸油棉位于电磁铁的下方，吸油棉垂直设置在第一放置架内底部，吸油棉的形状为长方体形，吸油棉的长度为3cm。

优选地，还包括有第二弹簧和橡胶垫，第一放置架左内壁和右内壁上均设置有第二弹簧，第二弹簧垂直设置在第一放置架左内壁和右内壁上，第二弹簧内侧端设置有橡胶垫，橡胶垫的材质为天然橡胶。

优选地，还包括有收集框，箱体顶部左侧设置有收集框，收集框垂直设置在箱体顶部，收集框的形状为长方体形，收集框的厚度为3cm，收集框的长度为25cm，收集框的高度为20cm。

优选地，还包括有照明灯，箱体内顶部左侧设置有照明灯，照明灯位于阀门的左侧，照明灯位于左侧的支杆的右侧，照明灯的形状为半球形，照明灯的额定电压为22V。

优选地，箱体的材质为不锈钢，箱体的形状为长方体形，箱体左壁和顶壁的厚度一致，箱体的高度为130cm，箱体的长度为110cm，箱体的宽度为100cm，箱体的内壁和外壁均为光滑平面。

优选地，油箱的材质不锈钢，油箱垂直设置在箱体顶部，油箱的形状为长方体形，油箱的长度为20cm，油箱的厚度为2cm，油箱的高度为23cm，油箱的内壁和外壁均为光滑平面。

工作原理：起初，人工从进油斗中灌入了一定量的油于油箱内。当需要对裁剪工具中的裁刀进行涂油保养时，将裁刀放置在第一放置架内的凹槽处，给电磁铁通电，将铁质放置架吸住，铁质放置架将裁刀固定在第一放置架上。启动旋转电机顺转，带动第一丝杆顺转和第二丝杆逆转，使第一螺母和第二螺母做相向运动，第一摆动杆随着第一螺母运动逆转，第二摆动杆随着第二螺母运动顺转，使第一导套向上运动，当放置装置和需要涂油保养的裁刀向上运动至合适位置时，旋转电机停止工作。此时，打开阀门，使油从滴油管中流出，油滴落至放置装置内，油会从通孔中流入至第一放置架内的裁刀上，当裁刀上滴落有适量的油时，关闭阀门。然后启动电动推杆伸长一定长度，使毛刷与裁刀接触，启动旋转电机间隔性顺转和反转，使放置装置间隔性向上和向下运动，带动裁刀做上下运动，使毛刷对裁刀进行均匀涂油工作，在此过程中，当旋转电机顺转时，第一锥齿轮和第二锥齿轮顺转，带动左侧的第三锥齿轮逆转，右侧的第三锥齿轮顺转，使左侧的第四锥齿轮逆转，右侧的第四锥齿轮顺转，第六锥齿轮逆转，第五锥齿轮顺转，使第一齿轮逆转，带动左侧的第二导套向上运动，带动左侧的毛刷向上运动，对裁刀左壁进行向上均匀涂油，使第二齿轮顺转，带动右侧的第二导套向下运动，带动右侧的毛刷向下运动，对裁刀右壁进行向下均匀涂油，当旋转电机逆转时，左侧的毛刷向下运动进行涂油，右侧的毛刷向上运动进行涂油，从而使涂油均匀全面。当涂油工作完成时，旋转电机停止工作，启动电动推杆缩短复位，带动两侧的毛刷复位。随后，启动旋转电机逆转，带动放置装置向下运动至复位时，旋转电机停止工作，电磁铁断电，人工取下涂油完毕的裁刀。

因为还包括有加强筋，箱体内顶部左侧和箱体左内壁之间与箱体内顶部右侧和箱体右内壁之间均设置有加强筋，加强筋的形状为圆柱体形，加强筋的中部截面直径为3cm。

因为还包括有风机，第一导杆左右两侧的箱体内对称设置有风机，风机固定设置在箱体内后壁上，风机的出风口正对放置装置，风机位于第二导杆的下方，风机的额定电压为220V，当在对裁刀进行涂油保养时，启动风机工作，可以使涂油更均匀。

因为还包括有吸油棉，凹槽内底部的第一放置架上设置有吸油棉，吸油棉位于电磁铁的下方，吸油棉垂直设置在第一放置架内底部，吸油棉的形状为长方体形，吸油棉的长度为3cm，吸油棉会将油吸住，使第一放置架清洁。

因为还包括有第二弹簧和橡胶垫，第一放置架左内壁和右内壁上均设置有第二弹簧，第二弹簧垂直设置在第一放置架左内壁和右内壁上，第二弹簧内侧端设置有橡胶垫，橡胶垫的材质为天然橡胶，所以当裁刀被放置在第一放置架上时，橡胶垫会将裁刀夹住，使固定效果更好。

因为还包括有照明灯，箱体内顶部左侧设置有照明灯，照明灯位于阀门的左侧，照明灯位于左侧的支杆的右侧，照明灯的形状为半球形，照明灯的额定电压为22V，照明灯可以将工作区域照亮，使涂油工作进行得更顺利。

(3)有益效果

本发明达到了涂油均匀的效果。本装置利用旋转电机带动毛刷上下运动，对裁刀进行涂油，涂油快速高效，节省了大量的工作时间，同时，避免了工作人员在涂油过程中受伤。

附图说明

图1为本发明的第一种主视结构示意图。

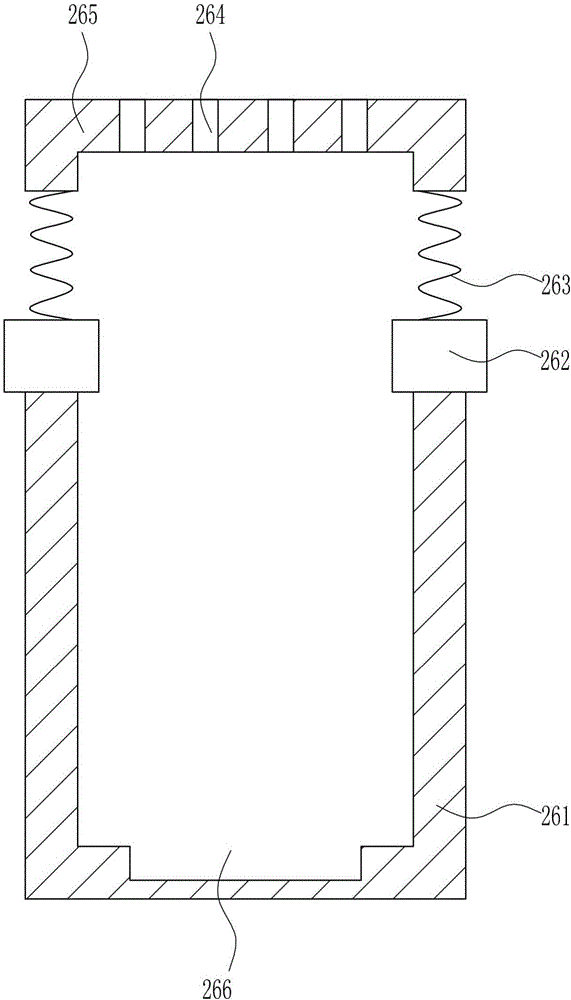

图2为本发明的放置装置的第一种左视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

图5为本发明的放置装置的第二种左视结构示意图。

图6为本发明的放置装置的第三种左视结构示意图。

图7为本发明的第四种主视结构示意图。

图8为本发明的第五种主视结构示意图。

附图中的标记为：1-箱体，2-第一锥齿轮，3-第一丝杆，4-第一螺母，5-连接杆，6-第一导杆，7-第二螺母，8-第二丝杆，9-第二锥齿轮，10-第一轴承座，11-第三锥齿轮，12-第一转轴，13-第四锥齿轮，14-第五锥齿轮，15-第二轴承座，16-油箱，17-进油斗，18-滴油管，19-支杆，20-第二导杆，21-第六锥齿轮，22-第三转轴，23-第三轴承座，24-电动推杆，25-毛刷，26-放置装置，261-第一放置架，262-电磁铁，263-第一弹簧，264-通孔，265-铁质放置架，266-凹槽，27-连杆，28-第一齿轮，29-阀门，30-第二导套，31-第二齿轮，32-第一导套，33-固定杆，34-第一摆动杆，35-第二摆动杆，36-旋转电机，37-齿条，38-加强筋，39-风机，40-吸油棉，41-第二弹簧，42-橡胶垫，43-收集框，44-照明灯。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种裁剪工具涂油保养装置，如图1-8所示，包括有箱体1、第一锥齿轮2、第一丝杆3、第一螺母4、连接杆5、第一导杆6、第二螺母7、第二丝杆8、第二锥齿轮9、第一轴承座10、第三锥齿轮11、第一转轴12、第四锥齿轮13、第五锥齿轮14、第二轴承座15、油箱16、进油斗17、滴油管18、支杆19、第二导杆20、第六锥齿轮21、第三转轴22、第三轴承座23、电动推杆24、毛刷25、放置装置26、连杆27、第一齿轮28、阀门29、第二导套30、第二齿轮31、第一导套32、固定杆33、第一摆动杆34、第二摆动杆35和旋转电机36，箱体1顶部右侧设置有油箱16，油箱16顶部左侧设置有进油斗17，进油斗17与油箱16连通，油箱16左侧连接有滴油管18，滴油管18上设置有阀门29，滴油管18与箱体1内部连接，箱体1内底部中间设置有第一导杆6，第一导杆6上设置有第一导套32，第一导套32顶部后侧设置有固定杆33，固定杆33顶部连接有放置装置26，放置装置26包括有第一放置架261、电磁铁262、第一弹簧263和铁质放置架265，第一放置架261内底部设置有凹槽266，第一放置架261上方设置有铁质放置架265，铁质放置架265上开有通孔264，第一放置架261左壁和右壁顶端均设置有电磁铁262，左右两侧的电磁铁262分别和铁质放置架265底部左右两侧之间连接有第一弹簧263，箱体1内顶部对称设置有支杆19，支杆19底端设置有第三轴承座23，第三轴承座23上安装有第三转轴22，第三转轴22一端安装在第三轴承座23上，第三转轴22另一端设置有第六锥齿轮21，左侧的第六锥齿轮21和左侧的第三轴承座23之间的第三转轴22上设置有第一齿轮28，右侧的第六锥齿轮21和右侧的第三轴承座23之间的第三转轴22上设置有第二齿轮31，支杆19外侧的箱体1内顶部对称设置有第二导杆20，第二导杆20上设置有第二导套30，第二导套30前侧设置有齿条37，左侧的齿条37与第一齿轮28啮合，右侧的齿条37与第二齿轮31啮合，左侧的第二导套30的右侧和右侧的第二导套30左侧均设置有连杆27，连杆27位于支杆19的后侧，连杆27上设置有电动推杆24，左侧的电动推杆24右端和右侧的电动推杆24左端均设置有毛刷25，第二导杆20外侧的箱体1内顶部对称设置有第二轴承座15，第二轴承座15上安装有第一转轴12，第一转轴12上设置有第四锥齿轮13和第三锥齿轮11，第三锥齿轮11位于第四锥齿轮13的下方，左侧的第四锥齿轮13与第六锥齿轮21啮合，右侧的第四锥齿轮13与第五锥齿轮14啮合，箱体1左内壁下方和右内壁下方分别设置有旋转电机36和第一轴承座10，旋转电机36和第一轴承座10之间设置有第一丝杆3、连接杆5和第二丝杆8，连接杆5位于第一导杆6的前侧，第一丝杆3和第二丝杆8的螺纹相反，第一丝杆3的左端与旋转电机36右侧连接，第二丝杆8的右端安装在第一轴承座10上，第一丝杆3的右端和第二丝杆8的左端分别与连接杆5左右两侧连接，第一丝杆3上设置有第一锥齿轮2和第一螺母4，第一螺母4位于第一锥齿轮2右方，第一锥齿轮2与左侧的第三锥齿轮11啮合，第一螺母4顶部铰接连接有第一摆动杆34，第二丝杆8上设置有第二螺母7和第二锥齿轮9，第二锥齿轮9位于第二螺母7的右方，第二锥齿轮9与右侧的第三锥齿轮11啮合，第二螺母7顶部铰接连接有第二摆动杆35，第一摆动杆34和第二摆动杆35分别与第一导套32左右两侧铰接连接。

还包括有加强筋38，箱体1内顶部左侧和箱体1左内壁之间与箱体1内顶部右侧和箱体1右内壁之间均设置有加强筋38，加强筋38的形状为圆柱体形，加强筋38的中部截面直径为3cm。

还包括有风机39，第一导杆6左右两侧的箱体1内对称设置有风机39，风机39固定设置在箱体1内后壁上，风机39的出风口正对放置装置26，风机39位于第二导杆20的下方，风机39的额定电压为220V。

还包括有吸油棉40，凹槽266内底部的第一放置架261上设置有吸油棉40，吸油棉40位于电磁铁262的下方，吸油棉40垂直设置在第一放置架261内底部，吸油棉40的形状为长方体形，吸油棉40的长度为3cm。

还包括有第二弹簧41和橡胶垫42，第一放置架261左内壁和右内壁上均设置有第二弹簧41，第二弹簧41垂直设置在第一放置架261左内壁和右内壁上，第二弹簧41内侧端设置有橡胶垫42，橡胶垫42的材质为天然橡胶。

还包括有收集框43，箱体1顶部左侧设置有收集框43，收集框43垂直设置在箱体1顶部，收集框43的形状为长方体形，收集框43的厚度为3cm，收集框43的长度为25cm，收集框43的高度为20cm。

还包括有照明灯44，箱体1内顶部左侧设置有照明灯44，照明灯44位于阀门29的左侧，照明灯44位于左侧的支杆19的右侧，照明灯44的形状为半球形，照明灯44的额定电压为22V。

箱体1的材质为不锈钢，箱体1的形状为长方体形，箱体1左壁和顶壁的厚度一致，箱体1的高度为130cm，箱体1的长度为110cm，箱体1的宽度为100cm，箱体1的内壁和外壁均为光滑平面。

油箱16的材质不锈钢，油箱16垂直设置在箱体1顶部，油箱16的形状为长方体形，油箱16的长度为20cm，油箱16的厚度为2cm，油箱16的高度为23cm，油箱16的内壁和外壁均为光滑平面。

工作原理：起初，人工从进油斗17中灌入了一定量的油于油箱16内。当需要对裁剪工具中的裁刀进行涂油保养时，将裁刀放置在第一放置架261内的凹槽266处，给电磁铁262通电，将铁质放置架265吸住，铁质放置架265将裁刀固定在第一放置架261上。启动旋转电机36顺转，带动第一丝杆3顺转和第二丝杆8逆转，使第一螺母4和第二螺母7做相向运动，第一摆动杆34随着第一螺母4运动逆转，第二摆动杆35随着第二螺母7运动顺转，使第一导套32向上运动，当放置装置26和需要涂油保养的裁刀向上运动至合适位置时，旋转电机36停止工作。此时，打开阀门29，使油从滴油管18中流出，油滴落至放置装置26内，油会从通孔264中流入至第一放置架261内的裁刀上，当裁刀上滴落有适量的油时，关闭阀门29。然后启动电动推杆24伸长一定长度，使毛刷25与裁刀接触，启动旋转电机36间隔性顺转和反转，使放置装置26间隔性向上和向下运动，带动裁刀做上下运动，使毛刷25对裁刀进行均匀涂油工作，在此过程中，当旋转电机36顺转时，第一锥齿轮2和第二锥齿轮9顺转，带动左侧的第三锥齿轮11逆转，右侧的第三锥齿轮11顺转，使左侧的第四锥齿轮13逆转，右侧的第四锥齿轮13顺转，第六锥齿轮21逆转，第五锥齿轮14顺转，使第一齿轮28逆转，带动左侧的第二导套30向上运动，带动左侧的毛刷25向上运动，对裁刀左壁进行向上均匀涂油，使第二齿轮31顺转，带动右侧的第二导套30向下运动，带动右侧的毛刷25向下运动，对裁刀右壁进行向下均匀涂油，当旋转电机36逆转时，左侧的毛刷25向下运动进行涂油，右侧的毛刷25向上运动进行涂油，从而使涂油均匀全面。当涂油工作完成时，旋转电机36停止工作，启动电动推杆24缩短复位，带动两侧的毛刷25复位。随后，启动旋转电机36逆转，带动放置装置26向下运动至复位时，旋转电机36停止工作，电磁铁262断电，人工取下涂油完毕的裁刀。

因为还包括有加强筋38，箱体1内顶部左侧和箱体1左内壁之间与箱体1内顶部右侧和箱体1右内壁之间均设置有加强筋38，加强筋38的形状为圆柱体形，加强筋38的中部截面直径为3cm。

因为还包括有风机39，第一导杆6左右两侧的箱体1内对称设置有风机39，风机39固定设置在箱体1内后壁上，风机39的出风口正对放置装置26，风机39位于第二导杆20的下方，风机39的额定电压为220V，当在对裁刀进行涂油保养时，启动风机39工作，可以使涂油更均匀。

因为还包括有吸油棉40，凹槽266内底部的第一放置架261上设置有吸油棉40，吸油棉40位于电磁铁262的下方，吸油棉40垂直设置在第一放置架261内底部，吸油棉40的形状为长方体形，吸油棉40的长度为3cm，吸油棉40会将油吸住，使第一放置架261清洁。

因为还包括有第二弹簧41和橡胶垫42，第一放置架261左内壁和右内壁上均设置有第二弹簧41，第二弹簧41垂直设置在第一放置架261左内壁和右内壁上，第二弹簧41内侧端设置有橡胶垫42，橡胶垫42的材质为天然橡胶，所以当裁刀被放置在第一放置架261上时，橡胶垫42会将裁刀夹住，使固定效果更好。

因为还包括有照明灯44，箱体1内顶部左侧设置有照明灯44，照明灯44位于阀门29的左侧，照明灯44位于左侧的支杆19的右侧，照明灯44的形状为半球形，照明灯44的额定电压为22V，照明灯44可以将工作区域照亮，使涂油工作进行得更顺利。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
