多功能园林作业车的制作方法

本实用新型涉及一种多功能园林作业车，属于园林工程用设备领域。

背景技术：

随着城市建设的快速发展，园林绿化作为城市建设一项活的基础设施建设，越来越备受各级政府领导及城市绿化部门高度重视，被绿化部门作为打造绿化亮点的“王牌”。在园林工程植树造林时，需要携带树苗、铁锹、水桶等，这就需要用到载苗车、工具车、水车等，各种作业车均停放在植树区域现场，容易造成植树区域现场混乱，影响了植树造林的进度。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种便于植树造林，可有效提高植树造林效率的多功能园林作业车。

本实用新型所述的多功能园林作业车，包括汽车本体，汽车本体的载货平台的前端设有一水箱，水箱的一侧壁底部设有出水口，出水口连接一水管，水管的另一端设有水阀，水箱的侧壁上设有与出水口相对应的水管固定夹，水箱的底壁由前往后向下倾斜，底壁的最低端连接出水口，水箱的后侧设有一工具架，工具架固定在载货平台的中部，工具架的侧壁上设有第一塑性橡胶垫，载货平台后端的左右两侧分别设有两个立柱，各立柱的外侧设有塑性橡胶辊。

沿水箱的前后方向在水箱的顶部并排设有多个过滤板，在汽车急转弯时，防止因水体晃动而导致重心偏移，进而造成翻车事故。

载货平台左侧的立柱与右侧的立柱之间设有一楔形块，防止树苗从载货平台后端滑落。

所述的楔形块的上方覆盖一层第二塑性橡胶垫，防止因汽车颠簸而造成树苗表皮损坏。

工作原理及过程：

使用时，将水箱内存满水，工具置放在工具架上，树苗置放在楔形块上，为工作人员抵达植树现场提供了方便；在汽车急转弯时，在过滤板的作用下，水体不会立即偏向一方，从而避免了翻车现象；设有第一塑性橡胶垫，可防止树苗的根部受损，设有塑性橡胶辊和第二塑性橡胶垫，可有效防止树苗表皮受损，提高了树苗的成活率，为工作人员的植树造林工作提供了方便，有效提高了植树造林的效率。

本实用新型与现有技术相比所具有的有益效果是：

本实用新型所述的多功能园林作业车，为工作人员的植树造林工作提供了方便，有效提高了植树造林的效率。

附图说明

图1是本实用新型的结构示意图；

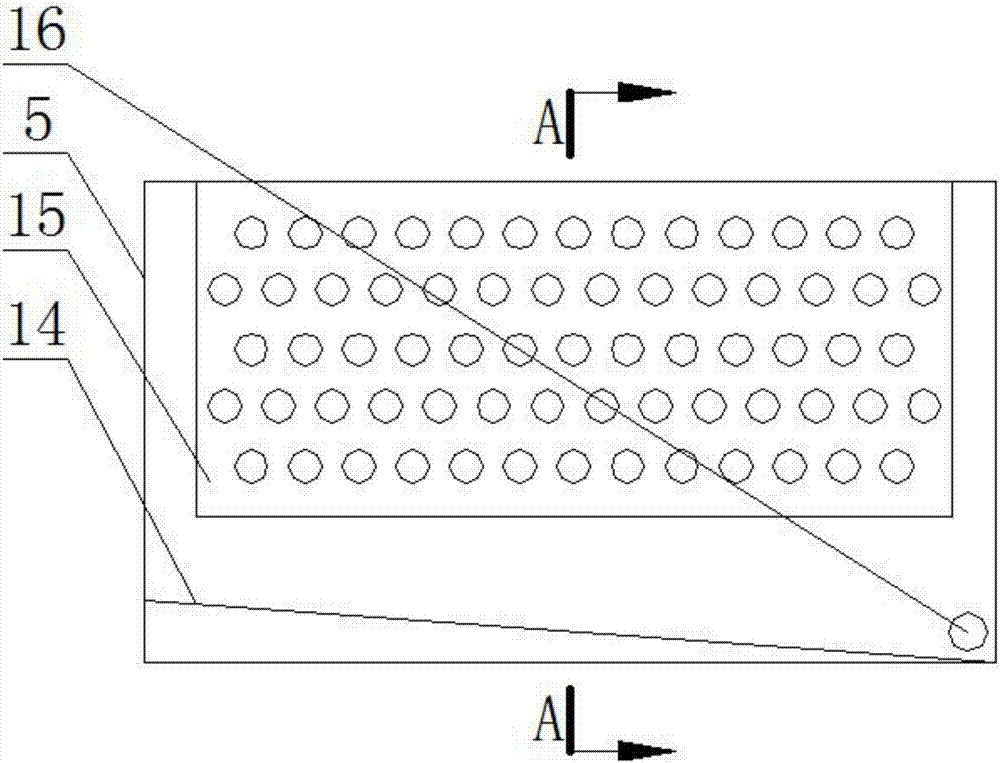

图2是图1中水箱的内部结构示意图；

图3是图2中A-A处的剖视图。

图中：1、汽车本体；2、载货平台；3、水管固定夹；4、水阀；5、水管；6、水箱；7、工具架；8、第一塑性橡胶垫；9、立柱；10、塑性橡胶辊；11、第二塑像橡胶垫；12、树苗；13、楔形块；14、底壁；15、过滤板；16、出水口。

具体实施方式

下面结合附图对本实用新型的实施例做进一步描述：

如图1至图3所示，本实用新型所述的多功能园林作业车，包括汽车本体1，汽车本体1 的载货平台2的前端设有一水箱6，水箱6的一侧壁底部设有出水口16，出水口16连接一水管5，水管5的另一端设有水阀4，水箱6的侧壁上设有与出水口16相对应的水管固定夹3，水箱6的底壁14由前往后向下倾斜，底壁14的最低端连接出水口16，水箱6的后侧设有一工具架7，工具架7固定在载货平台2的中部，工具架7的侧壁上设有第一塑性橡胶垫8，载货平台2后端的左右两侧分别设有两个立柱9，各立柱9的外侧设有塑性橡胶辊10。

优选实施例中：沿水箱6的前后方向在水箱6的顶部并排设有多个过滤板15，在汽车急转弯时，防止因水体晃动而导致重心偏移，进而造成翻车事故；载货平台2左侧的立柱9与右侧的立柱9之间设有一楔形块13，防止树苗12从载货平台后端滑落；楔形块13的上方覆盖一层第二塑性橡胶垫11，防止因汽车颠簸而造成树苗12表皮损坏。

使用时，将水箱6内存满水，工具置放在工具架7上，树苗12置放在楔形块13上，为工作人员抵达植树现场提供了方便；在汽车急转弯时，在过滤板15的作用下，水体不会立即偏向一方，从而避免了翻车现象；设有第一塑性橡胶垫8，可防止树苗12的根部受损，设有塑性橡胶辊10和第二塑性橡胶垫11，可有效防止树苗12表皮受损，提高了树苗12的成活率，为工作人员的植树造林工作提供了方便，有效提高了植树造林的效率。

本实用新型所述的多功能园林作业车，为工作人员的植树造林工作提供了方便，有效提高了植树造林的效率。
