可爬楼梯的拉杆箱的制作方法

本实用新型涉及一种拉杆箱，特别涉及一种可爬楼梯的拉杆箱。

背景技术：

在日常生活中，旅行箱是大家都会使用到的东西，尤其对于经常外出的人员，如学生、旅客等，旅行箱更是必不可少的物品。

作为一种常用的搬运工具，因为其实用性、便捷性广受欢迎，但是，由于其在上下楼时只能用提的方法而造成了相当大的不便，有时甚至因为其过重，难以提上楼或是破坏旅行箱。目前已有的解决方案有两种：一种是三脚轮式，如中国专利CN102599706A公开的可爬楼梯的旅行箱，其虽在上下楼梯时提供了一定便利，但其上楼时噪音大、不易控制、上楼速度不稳定，特别是当行李箱过重时，所需拉力依然很大。另一种是双履带式，如中国专利CN203952692U公开的履带式旅行箱，其虽然较三角轮式进一步增加了稳定性，但由于行李箱最大面着地，会导致行李箱在拖行时角度过大，不易向上用力，同时由于履带与楼梯接触面积有限，还易引起打滑等现象。

中国专利CN203646668U公开的一种可爬楼梯拉杆箱，其在箱体上设计了多轮轮杆机构，其通过棘轮机构调节与箱体之间的角度，使箱体在爬楼时保持合适的角度，从而增加便利性。其缺点是多轮杆的设计长度有限，因此箱体在爬楼时的稳定性得不到保证。

技术实现要素：

针对现有技术的不足，本实用新型提供一种结构简单，稳定性好，且省力的可爬楼梯的拉杆箱。

本实用新型采用的技术方案是：一种可爬楼梯的拉杆箱，包括箱体，所述箱体底部安装大轮，其特征是：所述箱体背面安装轮板，所述轮板一端铰接所述箱体、另一端铰接连杆，所述轮板两侧安装侧轮，所述连杆另一端安装滑块，所述箱体上安装与所述滑块匹配的轨道。

所述的可爬楼梯的拉杆箱，其特征是：所述滑块上安装棘齿，所述轨道为与滑块匹配的棘齿结构。

所述的可爬楼梯的拉杆箱，其特征是：所述侧轮在轮板两侧双排交错排列。

本实用新型中，轮板，连杆和箱体形成三角形结构，并且轮板两侧的侧轮为双排交错排列，充分保证了上楼拖行时箱体的稳定性，连杆上的滑块和箱体上的轨道都采用棘齿结构，可任意调整轮板的角度，并且其本身结构简单，不易损坏。

附图说明

图1为本实用新型结构示意图；

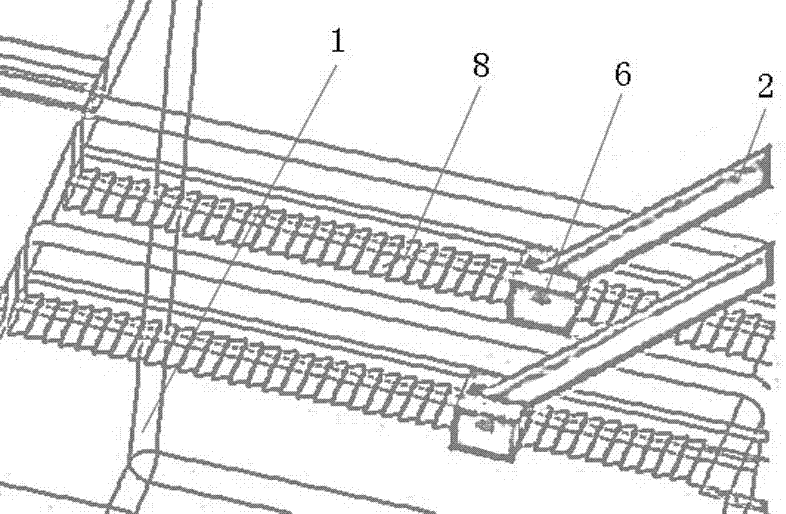

图2为本实用新型滑块与轨道棘齿啮合结构示意图；

图3为本实用新型滑块结构示意图；

图4为本实用新型滑块中棘齿结构示意图；

图中：1-箱体，2-连杆，3-轮板，4-侧轮，5-大轮，6-滑块，7-棘齿，8-轨道，9-拉手槽。

具体实施方式

如图1所示，箱体1底部安装大轮5，箱体1背面下方铰接轮板3一端，轮板3两侧安装侧轮4，其中，每侧侧轮都为双排交错排列，轮板3另一端铰接连杆2一端，连杆2另一端两边分别铰接一个滑块6，箱体1背面上方安装轨道8，轮板2上设置拉手槽9。如图2、3、4所示，滑块6上安装棘齿7，轨道8为双排棘齿结构，分别对应两边滑块6内的棘齿7。

当需要爬楼梯时，通过拉手槽9将轮板2拉起至合适角度，连杆2带动滑块6运行至轨道8中特定位置后，由棘齿7固定，便可进行爬楼。

工作过程

装有侧轮4的轮板3铰接在箱体1背部，根据楼梯倾斜角度，手动拉动轮板3背部的凹形把手，连杆2随轮板3转动，带动滑块6在滑道中滑动，确定合理角度之后，通过安装在滑块6上的棘齿和滑道中的平面棘轮的啮合来固定滑块的位置。图示轮板3、连杆2、滑块6及箱体1组成摇杆滑块机构，当轮板3绕固定轴转动时，连杆2一端绕固定轴转动，另一端与滑块6铰接，连杆2作平面复杂运动，滑块6在滑道中滑动，当轮板3转动到合适位置时，通过棘轮8和棘齿7的啮合作用将滑块锁紧。拉杆箱在爬楼时操作简单、使用方便、省时省力。
