具有保温散热双重功能的鞋及其工作方法与流程

本发明涉及制鞋技术领域，具体涉及一种具有保温散热双重功能的鞋及其工作方法。

背景技术：

冬季里室外温度很低，一般的鞋子的保暖性较差，所以市场上目前出现一种电热保暖鞋。但是现在市场上销售的电热保暖鞋是可以充电、发热的鞋子，并有控制开关，可以控制鞋内的发热温度，但是需要设置充电插孔和专用充电器充电。由于室内外温差过大，在室内人脚在穿鞋状态下，由于鞋帮、鞋底具有一定的热湿阻隔作用，使得脚部所排出的汗液不能及时散发出去，鞋腔相对湿度增加，从而形成潮湿的环境，并滋生霉菌产生臭气而患脚气病。脚部长期缺氧，会减弱体内的抵抗力，慢性病菌容易侵入体内，导致其他方面疾病的产生，给人们工作和生活带来诸多不便。

技术实现要素：

本发明目的是提供了一种具有保温散热双重功能的鞋及其工作方法。本发明通过以下技术方案实现：

一种具有保温散热双重功能的鞋，包括鞋面和鞋底，所述的鞋底连接鞋跟，所述的鞋底内设置有LED灯珠、感光装置、储能装置、感温装置、加热膜，所述的鞋跟内设置有散热风扇、散热通道，所述的LED灯珠连接第一开关，第一开关连接感光装置，感光装置连接储能装置，储能装置连接感温装置，感温装置分别连接第二开关、第三开关，第二开关连接加热膜，第三开关连接散热风扇，散热风扇连接散热通道。

本发明所述的具有保温散热双重功能的鞋，所述的鞋面通过拉链与鞋筒连接，所述的鞋面脚背的位置上设置有薄膜太阳能电池。

本发明所述的具有保温散热双重功能的鞋，LED灯珠的个数是2个，薄膜太阳能电池的个数是2个。

本发明所述的具有保温散热双重功能的鞋，薄膜太阳能电池与储能装置通过导线从鞋的内部连接。

本发明所述的具有保温散热双重功能的鞋的工作方法，包括以下步骤：

步骤1、薄膜太阳能电池通过内部线路和储能装置连接，当穿鞋在外面行走时，通过薄膜太阳能电池对储能装置进行充电；

步骤2、感光装置控制第一开关的闭合和断开，当在黑暗处行走时，感光装置控制第一开关闭合，储能装置给LED灯珠供电，LED灯珠发光照明，当在光亮处行走时，感光装置控制第一开关断开，LED灯珠熄灭；

步骤3、感温装置控制第二开关和第三开关的闭合和断开，当感温装置测试到外界温度低于0℃,感温装置控制第二开关闭合，储能装置给加热膜供电，用于鞋体内的保温，当感温装置测试到外界温度高于20℃,感温装置控制第二开关断开，控制第三开关闭合，储能装置给散热风扇供电，散热风扇旋转，通过散热通道带出鞋内的热量和潮气。

本发明的储能装置是大容量的锂离子电池,锂离子电池容量为3000mAh。

本发明包括鞋面和鞋底，所述的鞋面通过拉链与鞋筒连接，在室内温度高的时候，将拉链拉开，去掉鞋筒，能够降低鞋内的温度。本发明通过自动感应温度功能检测并控制鞋腔内的温度达到人脚的舒适温度的范围，是一种具有保温散热双重功能的鞋。

附图说明

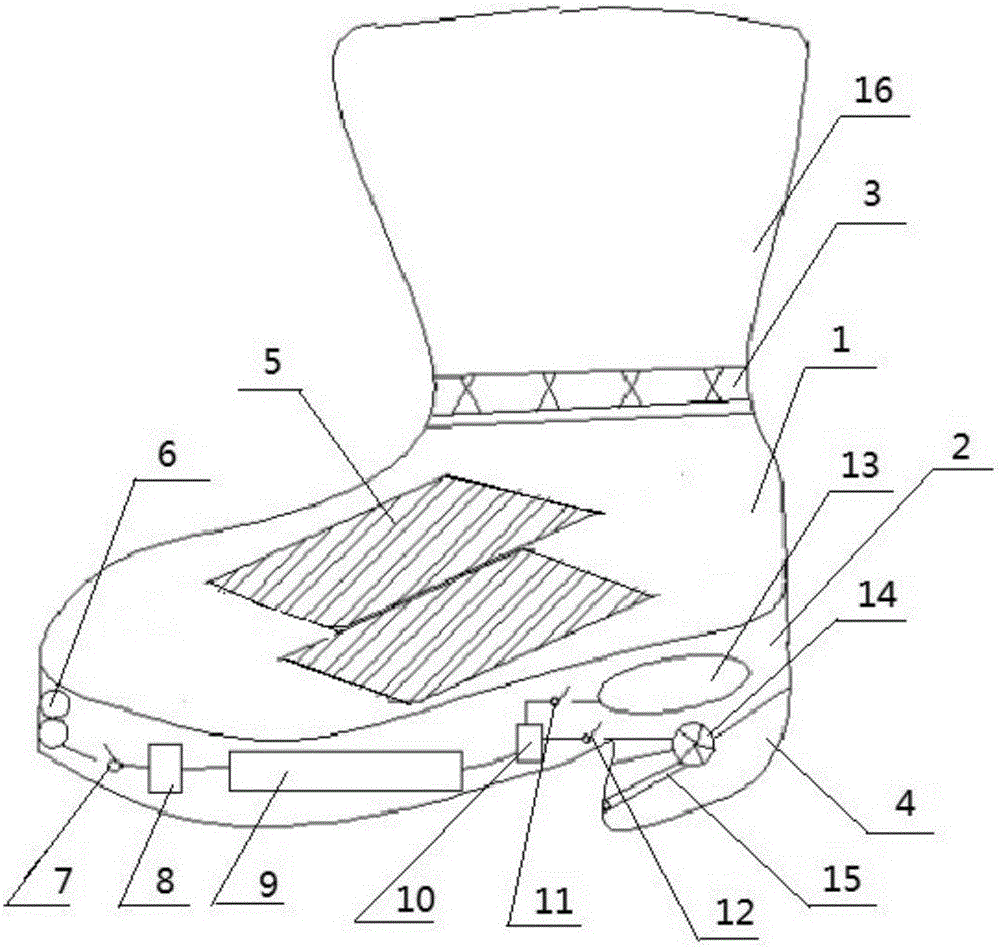

图1为本发明的结构示意图；

图2为本发明感光装置电路图；

图3为本发明感温装置控制部分单片机示意图。

具体实施方式

具体实施方式一：

本发明是一种具有保温散热双重功能的鞋，包括鞋面1和鞋底2，所述的鞋底2连接鞋跟4，所述的鞋底内设置有LED灯珠6、感光装置8、储能装置9、感温装置10、加热膜13，所述的鞋跟内设置有散热风扇14、散热通道15，所述的LED灯珠6连接第一开关7，第一开关7连接感光装置8，感光装置8连接储能装置9，储能装置9连接感温装置10，感温装置10分别连接第二开关11、第三开关12，第二开关11连接加热膜13，第三开关12连接散热风扇14，散热风扇14连接散热通道15。

具体实施方式二：

本发明所述的具有保温散热双重功能的鞋，所述的鞋面1通过拉链3与鞋筒连接16，所述的鞋面脚背的位置上设置有薄膜太阳能电池5。

本发明所述的具有保温散热双重功能的鞋，薄膜太阳能电池5的个数是2个，LED灯珠6的个数是2个，薄膜太阳能电池与储能装置通过导线从鞋的内部连接。

具体实施方式三：本实施方式中所述的具有保温散热双重功能的鞋的工作方法是按下述步骤进行的：

步骤1、薄膜太阳能电池通过内部线路和储能装置连接，当穿鞋在外面行走时，通过薄膜太阳能电池对储能装置进行充电；

步骤2、感光装置控制第一开关的闭合和断开，当在黑暗处行走时，感光装置控制第一开关闭合，储能装置给LED灯珠供电，LED灯珠发光照明，当在光亮处行走时，感光装置控制第一开关断开，LED灯珠熄灭；

步骤3、感温装置控制第二开关和第三开关的闭合和断开，当感温装置测试到外界温度低于0℃,感温装置控制第二开关闭合，储能装置给加热膜供电，用于鞋体内的保温，当感温装置测试到外界温度高于20℃,感温装置控制第二开关断开，控制第三开关闭合，储能装置给散热风扇供电，散热风扇旋转，通过散热通道带出鞋内的热量和潮气。

具体实施方式四：

本发明感光装置使用等效电阻为R的电路将光电二极管D1中线性变化的反偏电流量转化为电压量，经缓冲放大器由AO放大后输出，最终连通储能装置进行对LED的供电,本发明感光装置电路图如附图2所示。

具体实施方式五：

本发明感温装置实施温度信息采集，实现对温度的实时控制。感温装置是以单片机为核心的监测与调控，可以独立地完成环境信息的采集、处理和显示，主要是由8051单片机作为控制单元完成控制，本发明感温装置控制部分单片机示意图如附图3所示。
