一种皮鞋生产用鞋码快速打印装置的制作方法

本发明涉及一种鞋码快速打印装置，尤其涉及一种皮鞋生产用鞋码快速打印装置。

背景技术：

皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、pu发泡、pvc等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类。皮鞋透气、吸湿，具有良好的卫生性能，是各类鞋靴中品位最高的鞋。

“尺码”一般指衣服、鞋袜肥瘦或大小，以及人体的某些部位长短和大小。鞋码通常也称鞋号，是用来衡量人类脚的形状以便配鞋的标准单位系统。

现有的皮鞋生产用鞋码打印装置存在打印效率低、耗费大量能源、难以调节的缺点，因此亟需研发一种鞋码打印效率高、节省能源、方便调节的皮鞋生产用鞋码快速打印装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有的皮鞋生产用鞋码打印装置打印效率低、耗费大量能源、难以调节的缺点，本发明要解决的技术问题是提供一种鞋码打印效率高、节省能源、方便调节的皮鞋生产用鞋码快速打印装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种皮鞋生产用鞋码快速打印装置，包括有底板、收集箱、右支架、放置台、推动装置、打码模具和驱动装置，底板顶部从左至右依次设有收集箱、放置台和右支架，放置台顶部右侧设有推动装置，右支架内顶部左侧设有驱动装置，驱动装置底部连接有打码模具。

优选地，推动装置包括有第一滑轨、第一滑块、第一弹簧和推板，放置台顶部右侧设有第一滑轨，第一滑轨上滑动式设有第一滑块，第一滑块左侧连接有推板，推板与放置台顶部接触，第一滑块右侧和第一滑轨右侧之间设有第一弹簧。

优选地，驱动装置包括有手摇杆、右轴承座、上轴承座、螺杆、第一锥齿轮、第二锥齿轮、转轴和套筒，右支架内顶部左侧设有上轴承座，上轴承座内设有螺杆，螺杆上设有第一锥齿轮，螺杆底部连接有套筒，套筒内开有螺纹槽，螺杆与套筒配合，套筒底端与打码模具连接，右支架外右侧上部设有右轴承座，右轴承座内设有转轴，转轴右端连接有手摇杆，转轴左端连接有第二锥齿轮，第一锥齿轮和第二锥齿轮啮合。

优选地，还包括有移动装置，移动装置包括有连接杆、第二滑轨、第二滑块、齿条和异形齿轮，右支架内顶部右侧设有第二滑轨，第二滑轨上滑动式设有第二滑块，第二滑块左侧设有齿条，转轴上设有异形齿轮，齿条与异形齿轮啮合，齿条底端铰接连接有连接杆，连接杆下端与第一滑块铰接连接。

优选地，还包括有夹持装置，夹持装置包括有第一夹杆、第二夹杆、第二弹簧和螺栓，套筒底部设有夹持装置，套筒底部连接有第一夹杆，第一夹杆左端铰接连接有第二夹杆，第一夹杆和第二夹杆左端之间设有第二弹簧，第一夹杆和第二夹杆的右端均开有螺纹孔，螺纹孔内设有螺栓。

优选地，还包括有斜板，放置台左端倾斜设有斜板，斜板顶端与放置台平齐，斜板底端位于收集箱的右上方。

优选地，还包括有保护套，手摇杆外围设有保护套。

优选地，打码模具的形状为长方体。

优选地，放置台的形状为矩形。

工作原理：首先将鞋底放在放置台上，然后控制驱动装置工作，带动打码模具向下移动，对鞋底进行打码，打码完成后，控制驱动装置工作使打码模具向上移动复位，控制推动装置工作，将鞋底推动至放置台左侧，然后掉落到收集箱内，重复上述操作即可进行下一次打码操作。

因为推动装置包括有第一滑轨、第一滑块、第一弹簧和推板，放置台顶部右侧设有第一滑轨，第一滑轨上滑动式设有第一滑块，第一滑块左侧连接有推板，推板与放置台顶部接触，第一滑块右侧和第一滑轨右侧之间设有第一弹簧。打码完成后，人工推动第一滑块向左移动，带动推板向左移动，推板推动鞋底向左掉落到收集箱内，松手后，由于第一弹簧的弹力作用，第一滑块向右移动复位。

因为驱动装置包括有手摇杆、右轴承座、上轴承座、螺杆、第一锥齿轮、第二锥齿轮、转轴和套筒，右支架内顶部左侧设有上轴承座，上轴承座内设有螺杆，螺杆上设有第一锥齿轮，螺杆底部连接有套筒，套筒内开有螺纹槽，螺杆与套筒配合，套筒底端与打码模具连接，右支架外右侧上部设有右轴承座，右轴承座内设有转轴，转轴右端连接有手摇杆，转轴左端连接有第二锥齿轮，第一锥齿轮和第二锥齿轮啮合。人工顺时针转动手摇杆，带动转轴和第二锥齿轮旋转，进而带动第一锥齿轮旋转，螺杆随之旋转，由于螺杆与套筒配合，从而带动套筒和打码模具向下移动对鞋底进行打码，打码完成后，逆时针转动手摇杆，使打码模具向上移动复位。

因为还包括有移动装置，移动装置包括有连接杆、第二滑轨、第二滑块、齿条和异形齿轮，右支架内顶部右侧设有第二滑轨，第二滑轨上滑动式设有第二滑块，第二滑块左侧设有齿条，转轴上设有异形齿轮，齿条与异形齿轮啮合，齿条底端铰接连接有连接杆，连接杆下端与第一滑块铰接连接。异形齿轮上仅设有6个齿，转轴旋转带动异形齿轮旋转，进而带动齿条向上或向下移动，从而通过连接杆带动第一滑块左右移动，这样就可以推动鞋底也可以复位，节省了大量人力物力。

因为还包括有夹持装置，夹持装置包括有第一夹杆、第二夹杆、第二弹簧和螺栓，套筒底部设有夹持装置，套筒底部连接有第一夹杆，第一夹杆左端铰接连接有第二夹杆，第一夹杆和第二夹杆左端之间设有第二弹簧，第一夹杆和第二夹杆的右端均开有螺纹孔，螺纹孔内设有螺栓，通过转动螺栓即可更换打码模具，调节方便，并且固定很牢靠。

因为还包括有斜板，放置台左端倾斜设有斜板，斜板顶端与放置台平齐，斜板底端位于收集箱的右上方，斜板起导向作用，防止鞋底掉落到地上。

因为还包括有保护套，手摇杆外围设有保护套，增大手和手摇杆之间摩擦力，并且防止手打滑，保护手不会受伤害。

（3）有益效果

本发明达到了鞋码打印效率高、节省能源、方便调节的效果。

附图说明

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

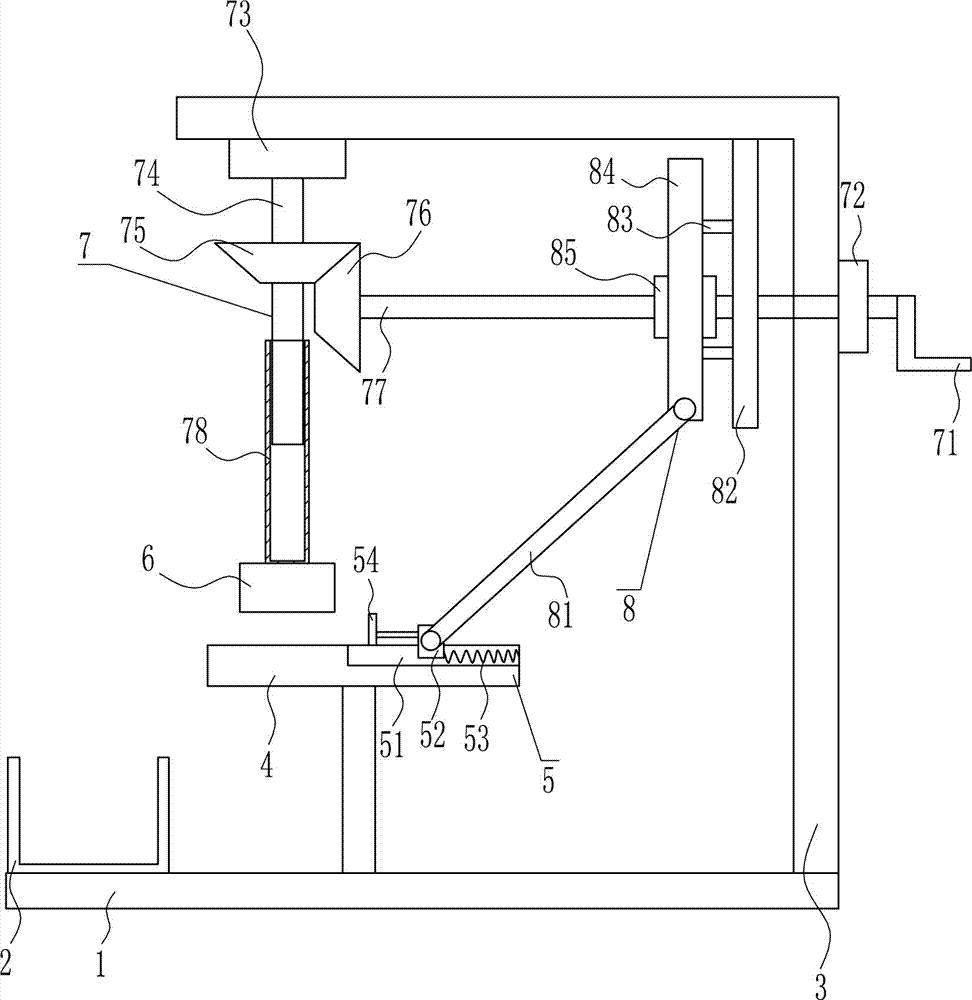

图3为本发明的第三种主视结构示意图。

图4为本发明夹持装置的俯视结构示意图。

图5为本发明的第四种主视结构示意图。

图6为本发明的第五种主视结构示意图。

附图中的标记为：1-底板，2-收集箱，3-右支架，4-放置台，5-推动装置，51-第一滑轨，52-第一滑块，53-第一弹簧，54-推板，6-打码模具，7-驱动装置，71-手摇杆，72-右轴承座，73-上轴承座，74-螺杆，75-第一锥齿轮，76-第二锥齿轮，77-转轴，78-套筒，8-移动装置，81-连接杆，82-第二滑轨，83-第二滑块，84-齿条，85-异形齿轮，9-夹持装置，91-第一夹杆，92-第二夹杆，93-第二弹簧，94-螺栓，95-螺纹孔，10-斜板，11-保护套。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种皮鞋生产用鞋码快速打印装置，如图1-6所示，包括有底板1、收集箱2、右支架3、放置台4、推动装置5、打码模具6和驱动装置7，底板1顶部从左至右依次设有收集箱2、放置台4和右支架3，放置台4顶部右侧设有推动装置5，右支架3内顶部左侧设有驱动装置7，驱动装置7底部连接有打码模具6。

实施例2

一种皮鞋生产用鞋码快速打印装置，如图1-6所示，包括有底板1、收集箱2、右支架3、放置台4、推动装置5、打码模具6和驱动装置7，底板1顶部从左至右依次设有收集箱2、放置台4和右支架3，放置台4顶部右侧设有推动装置5，右支架3内顶部左侧设有驱动装置7，驱动装置7底部连接有打码模具6。

推动装置5包括有第一滑轨51、第一滑块52、第一弹簧53和推板54，放置台4顶部右侧设有第一滑轨51，第一滑轨51上滑动式设有第一滑块52，第一滑块52左侧连接有推板54，推板54与放置台4顶部接触，第一滑块52右侧和第一滑轨51右侧之间设有第一弹簧53。

实施例3

一种皮鞋生产用鞋码快速打印装置，如图1-6所示，包括有底板1、收集箱2、右支架3、放置台4、推动装置5、打码模具6和驱动装置7，底板1顶部从左至右依次设有收集箱2、放置台4和右支架3，放置台4顶部右侧设有推动装置5，右支架3内顶部左侧设有驱动装置7，驱动装置7底部连接有打码模具6。

推动装置5包括有第一滑轨51、第一滑块52、第一弹簧53和推板54，放置台4顶部右侧设有第一滑轨51，第一滑轨51上滑动式设有第一滑块52，第一滑块52左侧连接有推板54，推板54与放置台4顶部接触，第一滑块52右侧和第一滑轨51右侧之间设有第一弹簧53。

驱动装置7包括有手摇杆71、右轴承座72、上轴承座73、螺杆74、第一锥齿轮75、第二锥齿轮76、转轴77和套筒78，右支架3内顶部左侧设有上轴承座73，上轴承座73内设有螺杆74，螺杆74上设有第一锥齿轮75，螺杆74底部连接有套筒78，套筒78内开有螺纹槽，螺杆74与套筒78配合，套筒78底端与打码模具6连接，右支架3外右侧上部设有右轴承座72，右轴承座72内设有转轴77，转轴77右端连接有手摇杆71，转轴77左端连接有第二锥齿轮76，第一锥齿轮75和第二锥齿轮76啮合。

实施例4

一种皮鞋生产用鞋码快速打印装置，如图1-6所示，包括有底板1、收集箱2、右支架3、放置台4、推动装置5、打码模具6和驱动装置7，底板1顶部从左至右依次设有收集箱2、放置台4和右支架3，放置台4顶部右侧设有推动装置5，右支架3内顶部左侧设有驱动装置7，驱动装置7底部连接有打码模具6。

推动装置5包括有第一滑轨51、第一滑块52、第一弹簧53和推板54，放置台4顶部右侧设有第一滑轨51，第一滑轨51上滑动式设有第一滑块52，第一滑块52左侧连接有推板54，推板54与放置台4顶部接触，第一滑块52右侧和第一滑轨51右侧之间设有第一弹簧53。

驱动装置7包括有手摇杆71、右轴承座72、上轴承座73、螺杆74、第一锥齿轮75、第二锥齿轮76、转轴77和套筒78，右支架3内顶部左侧设有上轴承座73，上轴承座73内设有螺杆74，螺杆74上设有第一锥齿轮75，螺杆74底部连接有套筒78，套筒78内开有螺纹槽，螺杆74与套筒78配合，套筒78底端与打码模具6连接，右支架3外右侧上部设有右轴承座72，右轴承座72内设有转轴77，转轴77右端连接有手摇杆71，转轴77左端连接有第二锥齿轮76，第一锥齿轮75和第二锥齿轮76啮合。

还包括有移动装置8，移动装置8包括有连接杆81、第二滑轨82、第二滑块83、齿条84和异形齿轮85，右支架3内顶部右侧设有第二滑轨82，第二滑轨82上滑动式设有第二滑块83，第二滑块83左侧设有齿条84，转轴77上设有异形齿轮85，齿条84与异形齿轮85啮合，齿条84底端铰接连接有连接杆81，连接杆81下端与第一滑块52铰接连接。

还包括有夹持装置9，夹持装置9包括有第一夹杆91、第二夹杆92、第二弹簧93和螺栓94，套筒78底部设有夹持装置9，套筒78底部连接有第一夹杆91，第一夹杆91左端铰接连接有第二夹杆92，第一夹杆91和第二夹杆92左端之间设有第二弹簧93，第一夹杆91和第二夹杆92的右端均开有螺纹孔95，螺纹孔95内设有螺栓94。

还包括有斜板10，放置台4左端倾斜设有斜板10，斜板10顶端与放置台4平齐，斜板10底端位于收集箱2的右上方。

还包括有保护套11，手摇杆71外围设有保护套11。

打码模具6的形状为长方体。

放置台4的形状为矩形。

工作原理：首先将鞋底放在放置台4上，然后控制驱动装置7工作，带动打码模具6向下移动，对鞋底进行打码，打码完成后，控制驱动装置7工作使打码模具6向上移动复位，控制推动装置5工作，将鞋底推动至放置台4左侧，然后掉落到收集箱2内，重复上述操作即可进行下一次打码操作。

因为推动装置5包括有第一滑轨51、第一滑块52、第一弹簧53和推板54，放置台4顶部右侧设有第一滑轨51，第一滑轨51上滑动式设有第一滑块52，第一滑块52左侧连接有推板54，推板54与放置台4顶部接触，第一滑块52右侧和第一滑轨51右侧之间设有第一弹簧53。打码完成后，人工推动第一滑块52向左移动，带动推板54向左移动，推板54推动鞋底向左掉落到收集箱2内，松手后，由于第一弹簧53的弹力作用，第一滑块52向右移动复位。

因为驱动装置7包括有手摇杆71、右轴承座72、上轴承座73、螺杆74、第一锥齿轮75、第二锥齿轮76、转轴77和套筒78，右支架3内顶部左侧设有上轴承座73，上轴承座73内设有螺杆74，螺杆74上设有第一锥齿轮75，螺杆74底部连接有套筒78，套筒78内开有螺纹槽，螺杆74与套筒78配合，套筒78底端与打码模具6连接，右支架3外右侧上部设有右轴承座72，右轴承座72内设有转轴77，转轴77右端连接有手摇杆71，转轴77左端连接有第二锥齿轮76，第一锥齿轮75和第二锥齿轮76啮合。人工顺时针转动手摇杆71，带动转轴77和第二锥齿轮76旋转，进而带动第一锥齿轮75旋转，螺杆74随之旋转，由于螺杆74与套筒78配合，从而带动套筒78和打码模具6向下移动对鞋底进行打码，打码完成后，逆时针转动手摇杆71，使打码模具6向上移动复位。

因为还包括有移动装置8，移动装置8包括有连接杆81、第二滑轨82、第二滑块83、齿条84和异形齿轮85，右支架3内顶部右侧设有第二滑轨82，第二滑轨82上滑动式设有第二滑块83，第二滑块83左侧设有齿条84，转轴77上设有异形齿轮85，齿条84与异形齿轮85啮合，齿条84底端铰接连接有连接杆81，连接杆81下端与第一滑块52铰接连接。异形齿轮85上仅设有6个齿，转轴77旋转带动异形齿轮85旋转，进而带动齿条84向上或向下移动，从而通过连接杆81带动第一滑块52左右移动，这样就可以推动鞋底也可以复位，节省了大量人力物力。

因为还包括有夹持装置9，夹持装置9包括有第一夹杆91、第二夹杆92、第二弹簧93和螺栓94，套筒78底部设有夹持装置9，套筒78底部连接有第一夹杆91，第一夹杆91左端铰接连接有第二夹杆92，第一夹杆91和第二夹杆92左端之间设有第二弹簧93，第一夹杆91和第二夹杆92的右端均开有螺纹孔95，螺纹孔95内设有螺栓94，通过转动螺栓94即可更换打码模具6，调节方便，并且固定很牢靠。

因为还包括有斜板10，放置台4左端倾斜设有斜板10，斜板10顶端与放置台4平齐，斜板10底端位于收集箱2的右上方，斜板10起导向作用，防止鞋底掉落到地上。

因为还包括有保护套11，手摇杆71外围设有保护套11，增大手和手摇杆71之间摩擦力，并且防止手打滑，保护手不会受伤害。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
