一种鞋带快速锁紧和收纳装置的制作方法

本发明涉及鞋子的配件领域，更具体地说是一种鞋带快速锁紧和收纳装置。

背景技术：

目前，人们主要采用打结的方式将鞋带系紧，此时鞋带裸露在鞋子外面，且无法很好地锁紧；这样在行走或奔跑过程中，鞋带常常会发生自动松解现象，而松解后掉落在地上，容易绊倒自己或其他行人，带来很大不便。尤其在马拉松等比赛运动中，鞋带的自动松解不但会担误比赛时间、打乱比赛节奏，同时还会影响运动员的比赛成绩，而掉落在地上的鞋带容易防碍他人比赛。因此，提供一种能够将鞋带锁紧并收纳起来的鞋带快速锁紧和收纳装置非常有必要。

技术实现要素：

为了克服以上现有技术的不足，本发明提供一种鞋带快速锁紧和收纳装置，其能够将鞋带快速锁紧并收纳起来，避免了鞋带自动松解并掉落地面的情况。

为解决现有技术问题，本发明采用的技术方案是：

一种鞋带快速锁紧和收纳装置，包括盒体、用于锁紧鞋带的鞋带锁紧机构和用于收纳鞋带的鞋带收纳机构，所述盒体包括下盒体以及可拆卸安装于下盒体上的上盒体，所述鞋带锁紧机构设置于下盒体内，所述鞋带收纳机构设置于上盒体内；所述下盒体靠近鞋带锁紧机构的位置开设有第一鞋带孔，所述上盒体靠近鞋带收纳机构的位置开设有第二鞋带孔以及对称设置于第二鞋带孔两侧的两第三鞋带孔。

进一步的，所述第一鞋带孔开设于下盒体底壁，所述鞋带锁紧机构包括两半圆柱和一圆柱，所述半圆柱的截面固接于下盒体内底壁上，且两半圆柱对称设置于第一鞋带孔两侧，所述圆柱活动安装于第一鞋带孔正上方，并用于紧压两半圆柱。

进一步的，所述半圆柱外周面设有第一外齿，所述圆柱外周面设有第二外齿，所述第一外齿与第二外齿啮合。

进一步的，所述圆柱两端面分别固接有连接轴；所述下盒体两侧壁分别开设有安装槽，所述安装槽中设有用于与下盒体内部连通的条形通孔，所述条形通孔垂直于下盒体内底壁，所述连接轴穿接于所述条形通孔。

进一步的，所述安装槽内安装有限位块和限位嵌条；所述限位块与连接轴固接；所述限位嵌条安装于安装槽侧壁上，并与限位块上表面抵接。

所述第二鞋带孔和第三鞋带孔均开设于上盒体上壁，且第二鞋带孔与第一鞋带孔位置正对；所述鞋带收纳机构包括两收纳器，所述收纳器靠近第三鞋带孔。

进一步的，所述收纳器包括卷筒、安装于卷筒内的转轴和处于压缩状态的法条弹簧，所述卷筒转动安装于上盒体内，所述转轴穿接卷筒端面，且转轴两端分别固接于上盒体两相对内侧壁上；所述法条弹簧一端固接于转轴上，另一端固接于卷筒内侧壁上。

进一步的，所述卷筒外侧壁设有鞋带卡槽。

相比现有技术，本发明鞋带快速锁紧和收纳装置设置在鞋上面，尤其适用于运动员的比赛用鞋中，其包括用于锁紧鞋带的鞋带锁紧机构和用于收纳鞋带的鞋带收纳机构，在拉紧鞋带后，通过鞋带锁紧机构来快速锁紧鞋带，避免了出现鞋带松解现象；同时，拉出的鞋带被收纳到鞋带收纳机构内，避免了鞋带裸露在外并掉落在地面上；进而实现了鞋带的快速锁紧与收纳，使得系鞋带过程非常方便。

附图说明

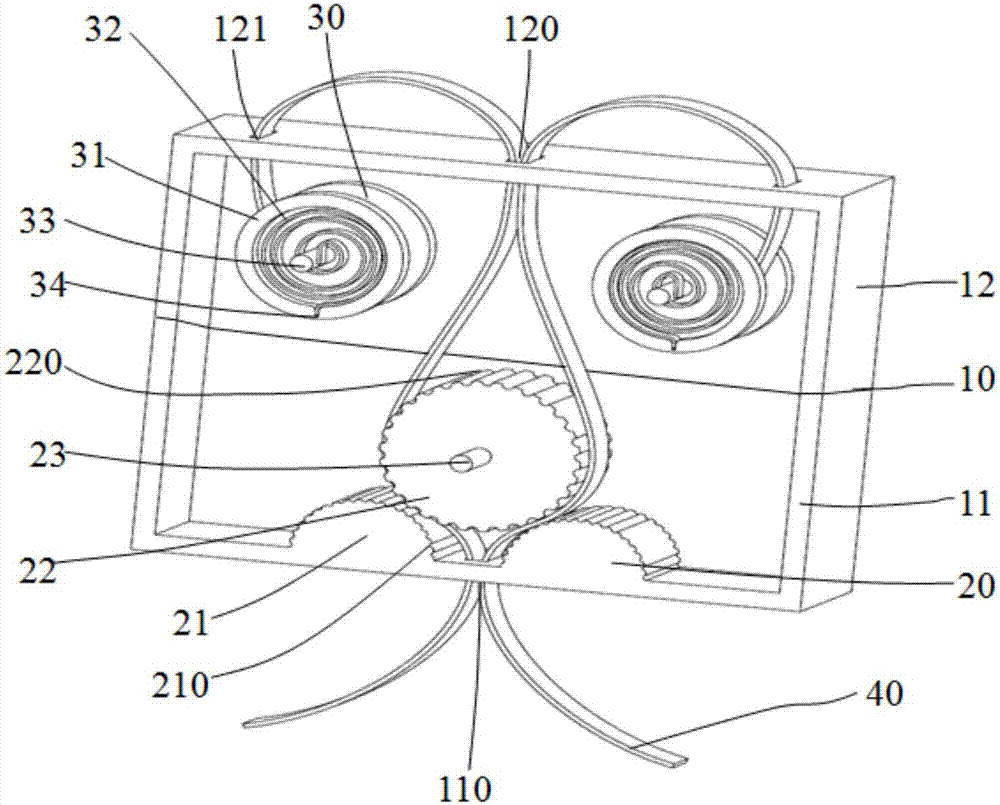

图1为本发明鞋带快速锁紧和收纳装置的立体图；

图2为本发明鞋带快速锁紧和收纳装置的截面图一；

图3为本发明鞋带快速锁紧和收纳装置的截面图二；

图中：10、盒体；11、下盒体；12、上盒体；110、第一鞋带孔；120、第二鞋带孔；121、第三鞋带孔；20、鞋带锁紧机构；21、半圆柱；22、圆柱；23、连接轴；24、安装槽；25、限位块；26、限位嵌条；210、第一外齿；220、第二外齿；30、收纳器；31、卷筒；32、法条弹簧；33、转轴；34、鞋带卡槽；40、鞋带。

具体实施方式

下面，结合附图以及具体实施方式，对本发明做进一步描述，需要说明的是，在不相冲突的前提下，以下描述的各实施例之间或各技术特征之间可以任意组合形成新的实施例。

如图1和图2所示，一种鞋带快速锁紧和收纳装置，包括盒体10、用于锁紧鞋带40的鞋带锁紧机构20和用于收纳鞋带40的鞋带收纳机构，所述盒体10包括下盒体11以及可拆卸安装于下盒体11上的上盒体12，所述鞋带锁紧机构20设置于下盒体11内，所述鞋带收纳机构设置于上盒体12内；所述下盒体11靠近鞋带锁紧机构20的位置开设有第一鞋带孔110，所述上盒体12靠近鞋带收纳机构的位置开设有第二鞋带孔120以及对称设置于第二鞋带孔120两侧的两第三鞋带孔121。

本发明鞋带快速锁紧和收纳装置设置在鞋上面，尤其适用于运动员的比赛用鞋中，鞋的两根鞋带40从第一鞋带孔110进入下盒体11，分别经过鞋带锁紧机构20后再从第二鞋带孔120穿出上盒体12，然后再分别从第三鞋带孔121进入上盒体12内，并分别与鞋带收纳机构连接。这样用手将第二鞋带孔120外部的鞋带40进行提拉时，鞋带40被拉紧，此时利用鞋带锁紧机构20来快速锁紧鞋带40，避免了出现鞋带40松解现象；同时，拉出的鞋带40被收纳到鞋带收纳机构内，避免了鞋带40裸露在外并掉落在地面上；进而实现了鞋带40的快速锁紧与收纳，使得系鞋带40过程非常方便。

所述第一鞋带孔110开设于下盒体11底壁，所述鞋带锁紧机构20包括两半圆柱21和一圆柱22，所述半圆柱21的截面固接于下盒体11内底壁上，且两半圆柱21对称设置于第一鞋带孔110两侧，所述圆柱22活动安装于第一鞋带孔110正上方，并用于紧压两半圆柱21。在这里，两鞋带40进入下盒体11后，分别从半圆柱21和圆柱22之间穿过；在提拉鞋带40后，通过将圆柱22紧压两半圆柱21来锁紧两鞋带40，使鞋带40无法在缩回，避免了出现鞋带40松解情况。

为了更好地锁紧鞋带40，所述半圆柱21外周面设有第一外齿210，所述圆柱22外周面设有第二外齿220，所述第一外齿210与第二外齿220啮合；这样将圆柱22紧压两半圆柱21后，鞋带40被完全卡住，无法自然松解。

当圆柱22远离半圆柱21时，圆柱22和半圆柱21之间存在方便鞋带40穿过的空隙，当圆柱22靠近并紧压半圆柱21时，鞋带40被锁紧；如图3所示，为了方便控制圆柱22移动；所述圆柱22两端面分别固接有连接轴23；所述下盒体11两侧壁分别开设有安装槽24，所述安装槽24中设有用于与下盒体11内部连通的条形通孔，所述条形通孔垂直于下盒体11内底壁，所述连接轴23穿接于所述条形通孔；这样就可以通过沿条形通孔方向推动连接轴23来控制圆柱22移动。

如图3所示，所述安装槽24内安装有限位块25和限位嵌条26；所述限位块25与连接轴23固接，这样直接通过推动限位块25来控制圆柱22移动；而所述限位嵌条26安装于安装槽24侧壁上，并与限位块25上表面抵接。当向上推动限位块25，以使圆柱22往远离半圆柱21方向移动时，限位嵌条26被压缩；此时将鞋带40穿过圆柱22与半圆柱21之间空隙，并提拉鞋带40；当松开限位块25后，限位嵌条26的回复力驱动限位块25回复原位，并使圆柱22紧压两半圆柱21，使鞋带40被卡住而无法自动松解。

在这里，所述第二鞋带孔120和第三鞋带孔121均开设于上盒体12上壁，且第二鞋带孔120与第一鞋带孔110位置正对；所述鞋带收纳机构包括两收纳器30，所述收纳器30靠近第三鞋带孔121；这样两收纳器30分别对两根鞋带40进行收纳，避免鞋带40外露。

所述收纳器30包括卷筒31、安装于卷筒31内的转轴33和处于压缩状态的法条弹簧32，所述卷筒31转动安装于上盒体12内，所述转轴33穿接卷筒31端面，且转轴33两端分别固接于上盒体12两相对内侧壁上；所述法条弹簧32一端固接于转轴33上，另一端固接于卷筒31内侧壁上。所述卷筒31外侧壁设有鞋带卡槽34。这样，鞋带40末端固装在鞋带卡槽34里。由于法条弹簧32处于压缩状态，法条弹簧32的回复力作用在卷筒31上，以使卷筒31转动，这样就相当于卷筒31始终对鞋带40施加一个拉力，使鞋带收纳在卷筒上31；在用手将第二鞋带孔120外部的鞋带40进行提拉时，卷筒31在法条弹簧32的回复力作用下转动，并拉动这些被提拉出的鞋带40，使其缠绕在卷筒31上，进而将鞋带40收纳在收纳器30里。

在这里，为了方便安装鞋带40，可以将下盒体11和上盒体12拆开，在连接好鞋带40后再将二者安装在一起；或者将二者拆开，使鞋带锁紧机构20单独使用。

上述实施方式仅为本发明的优选实施方式，不能以此来限定本发明保护的范围，本领域的技术人员在本发明的基础上所做的任何非实质性的变化及替换均属于本发明所要求保护的范围。
