一种残留瓶装乳液的收集器的制作方法

本发明属于日常生活辅助用品领域，具体涉及一种残留瓶装乳液的收集器。

背景技术：

乳液是一种液态霜类化妆品，因为看起来纯白如牛奶，所以叫乳液，乳液具有良好的润肤作用，也有保湿效果，特别适合干燥的春，秋两季使用，乳液的主要组成成分是油相、水相和乳化剂，具有一定的流动性，但流动性大部分很低。

为了减少包装材料，降低运输和使用成本，目前市场上的乳液很多采用圆桶形或者扁长方体的瓶装，同时采用按压头帮助挤压，但由于大部分乳液流动性很低，依靠按压头无法全部挤出，结果导致瓶装乳液使用不彻底，瓶内总有残留，造成浪费。

技术实现要素：

本发明的目的是为了克服现有技术的不足，而提供一种结构简单、使用方便、安全、经久耐用、免维护的残留瓶装乳液的收集器，能够帮助人们充分使用干净瓶装乳液，防止浪费。

本发明的目的是这样实现的：一种残留瓶装乳液的收集器，包括勺部，所述勺部为类似于汤勺结构，所述勺部的厚度从勺尖向勺根依次逐渐加厚，所述勺部的勺根处连接有倾斜一定角度设置的柄部，所述柄部由外部的包层和内部的可塑骨架组成，所述包层与所述勺部一体成型并采用食用塑料制成，所述柄部的外端设有加粗部，所述可塑骨架为直径是4～5mm的铝丝。

优选的，所述可塑骨架为直径是2～3mm的软铁丝。

优选的，所述可塑骨架为一部分是铁丝另一部分是铝丝的组合结构，所述铁丝设于所述加粗部的一端，所述铁丝直径为5mm，所述铝丝直径为4～5mm。

优选的，所述可塑骨架为一部分是铁丝另一部分是软铁丝的组合结构，所述铁丝设于所述加粗部的一端，所述铁丝直径为3mm，所述软铁丝直径为2～3mm。

优选的，所述食用塑料为pe。

优选的，所述食用塑料可以用硅胶取代。

由于采用了上述技术方案，本发明的有益效果是：

（1）采用类似于勺子的结构，勺柄内部的可塑骨架使整个勺柄或者勺柄靠近勺头的任何部位稍微施力就可随意折弯成需要的形状，以便将残留在瓶底和各个角落的瓶装乳液全部挖出，以便继续使用，防止浪费，收集器结构简单，使用方便；

（2）勺头和勺柄外部的包层一体成型且采用食用塑料制成，材料安全，对人体无害，使用时不会污染瓶装乳液；

（3）纯机械式设计，经久耐用，免维护。

附图说明

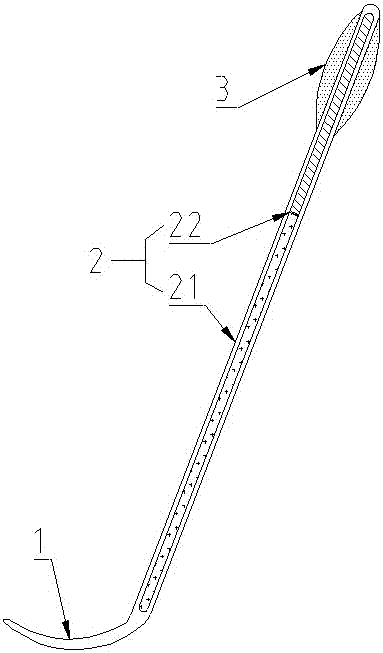

图1是本发明的第一种实施方式的结构示意图。

图2是本发明的第二种实施方式的结构示意图。

图3是本发明的实际使用时的结构示意图。

图中：1、勺部2、柄部21、包层22、可塑骨架3、加粗部。

具体实施方式

下面通过实施例，并结合附图，对本发明的技术方案做进一步具体的说明。

如图1所示，本发明提供的第一种实施方式，一种残留瓶装乳液的收集器，包括勺部1，勺部1为类似于汤勺结构，方便挖出残留的瓶装乳液。勺部1的厚度从勺尖向勺根依次逐渐加厚，相对较薄的勺尖使得勺部1的适应性好，适应于不同类型乳液包装瓶的使用，而且容易变形，使用灵活，相对较厚的勺根用于保证勺部1和柄部2的连接强度，结构牢固，使用寿命长。勺部1的勺根处连接有倾斜一定角度设置的柄部2，用于手持收集器进行乳液收集。柄部2由外部的包层21和内部的可塑骨架22组成，包层21将可塑骨架22收容，防止可塑骨架22暴露于外，与空气接触容易氧化，容易损坏，降低使用寿命。包层21与勺部1一体成型并采用食用塑料制成，一体成型连接牢固，使用寿命长，食用塑料材料安全，对人体无害，使用时不会污染瓶装乳液。柄部2的外端设有加粗部3，方便手握，提高使用舒适感。

具体地，第一种方法，可塑骨架22为直径是4～5mm的铝丝。

具体地，第二种方法，可塑骨架22为直径是2～3mm的软铁丝。

其中铝丝和软铁丝都是稍微施力就可重新随意塑形的材料，本发明充分利用铝丝和软铁丝的可塑特性，从而达到改变收集器的收集方向，以便将残留于乳液包装瓶的底部和各个角落的瓶装乳液全部挖出进行收集，继续使用，防止浪费的目的，具体而言，铝丝比软铁丝更软，因此直径上需要设置的较大些，以达到柄部2同时还需要具有一定硬度的目的。

如图2所示，本发明提供的第二种实施方式，具体地，第一种方法，可塑骨架22为一部分是铁丝另一部分是铝丝的组合结构，铁丝设于加粗部3的一端，铁丝直径为5mm，铝丝直径为4～5mm。

具体地，第二种方法，可塑骨架22为一部分是铁丝另一部分是软铁丝的组合结构，铁丝设于加粗部3的一端，铁丝直径为3mm，软铁丝直径为2～3mm。

相比于第一种实施方式，可塑骨架22将位于加粗部3的部分设置为铁丝，铁丝硬度高，方便对加粗部3施力。

进一步地，食用塑料为pe，pe即聚乙烯，聚乙烯是乙烯的高分子聚合物，是一种热塑性塑料，较柔软，抗水性好，无味无毒。

进一步地，食用塑料可以用硅胶取代，硅胶是一种更为安全的材料，多用于婴幼儿用品领域，弹性更好，收集器不容易变形，使用寿命长。

如图3所示，实际使用时，手握加粗部3，将勺头1伸入乳液包装瓶内，通过用手直接折弯，或者将勺部1抵在乳液包装瓶上，施力于加粗部3，改变柄部2或者柄部2靠近勺部1任何部位的形状，从而改变勺部1的方向，将残留在乳液包装瓶的底部和各个角落的瓶装乳液全部挖出，防止浪费。

最后应说明的是，以上实施例仅用以说明本发明的技术方案，而非对其限制，尽管参照上述实施例对本发明进行了详细的说明，所属领域的普通技术人员应当理解，依然可以对本发明的具体实施方式进行修改或者等同替换，而未脱离本发明精神和范围的任何修改或者等同替换，其均应涵盖在本发明的权利要求范围当中。

技术特征：

技术总结
本发明公开了一种残留瓶装乳液的收集器，包括勺部，所述勺部为类似于汤勺结构，所述勺部的厚度从勺尖向勺根依次逐渐加厚，所述勺部的勺根处连接有倾斜一定角度设置的柄部，所述柄部由外部的包层和内部的可塑骨架组成，所述包层与所述勺部一体成型并采用食用塑料制成，所述柄部的外端设有加粗部，所述可塑骨架为直径是4～5mm的铝丝，本发明结构简单、使用方便、安全、经久耐用、免维护，能够帮助人们充分使用干净瓶装乳液，防止浪费。
