按摩式洗头机的制作方法

文档序号:11490592阅读:302来源:国知局
按摩式洗头机的制造方法与工艺

本发明涉及一种洗涤头发和头皮的装置,特别是涉及按摩式洗头机。

技术背景

人工的手洗头发需要雇佣员工手洗,是一笔的支出,人工洗头需要专门的技术人才,而这些人才需要一定的时间训练,并且人工洗头有失误的时候,可能会弄湿衣服,降低顾客对其的好感度。并且手工操作也可能通过指甲进行细菌的传染,对顾客,家人造成致病的危险;再者自自己洗头的要低头弯腰,对于长发,肥胖者,卧床病人,孕妇极不方便。



技术实现要素:

为解决现有技术的不足,提供一种按摩式洗头机,这种洗头机结构合理、工作效率高、操作方便,能够适宜不同长度的头发使用。

为实现上述目的,本发明采用以下技术方案:

按摩式洗头机,在机架上方安装有头皮清洗装置,头皮清洗装置包括左右一对折角结构旋转架,旋转架与第一电机的输出轴连接,第一电机的电机座安装于螺母上,螺母与丝杆配合,丝杆与夹紧电机的输出轴相连;侧向及顶向的按摩杆安装于旋转架的两个折角上,侧向及顶向按摩杆中部可活动地安装在固定于旋转架的支轴上,按摩杆一端设有凸杆,凸杆塞入滑板的竖向凹槽与之滑动配合,滑板与滑块固定,滑块与旋转架上的滑轨配合;其中侧向的滑块通过第一连杆与第一圆盘偏心连接,第一圆盘与电机的输出轴连接;顶向的滑块铰接有第三连杆,第三连杆与侧向的滑块通过竖向的转轴连接;按摩杆上设有按摩凸起,侧向按摩杆的凸起内安装有压力传感器,压力传感器与夹紧电机控制装置连接;在侧向及顶向按摩爪上盘布有喷水管和洗头液喷管。

上述的按摩式洗头机,侧向的按摩杆有两只,其中一只侧向按摩杆的凸杆与滑块上端的竖向凹槽配合,另一个侧向按摩杆的凸杆与滑块下端的竖向凹槽配合。

上述的按摩式洗头机,机架的下方安装有长发清洗装置,长发清洗装置包括对称的两套滑块移动装置,每块滑块移动装置包括第一滑块,第一滑块安装于竖向滑轨上,竖向滑轨安装在水平滑块上,水平滑块与水平滑轨配合,第一滑块铰接有第四连杆,第四连杆与第二滑块滑动配合,第二滑块与电机的输出轴连接,第四连接外侧套设有用于顶住第一滑块与第四滑块的弹簧;水平滑轨安装于机架上;

在两只对称的第一滑块上分别安装有清洗支架,清洗板后侧设有滑块,该滑块与清洗支架上的滑轨配合,清洗板通过第二连杆与第二圆盘偏心连接,第二圆盘与电机输出轴连接;

长发清洗装置的两侧设有用于喷射水和洗头液的立板。

人体平躺,将头部置于洗头机内,通过压力传感器使左右两支头皮按摩杆压住头皮,通过旋转架的往复旋转和按摩杆,对头皮进行清洗按摩。

人体的长发下垂于洗头机,通过左右两只清洗板对长发进行揉搓,而清洗板所安装的第一滑块与其它滑块和滑杆配合能做到在上端时,两只清洗板合拢,在向下的过程中对长发进行揉搓,到最下端时,两清洗板分开,然后向上,再次合拢,由此循环对长发进行清洗。

与圆盘偏心连接,在电机的驱动下能往复运动。从而可以对头皮、长发进行往复揉搓。

喷水管、喷液管与水泵连接,实现对长发喷水和喷洗头液。

本发明通过机构实现拟人化的头皮及长发清洗,本发明不仅可以较好地解决行动不便人群洗头难的问题,而且效率高,增添了洗头的舒适度。

附图说明

图1为本发明整体结构示意图。

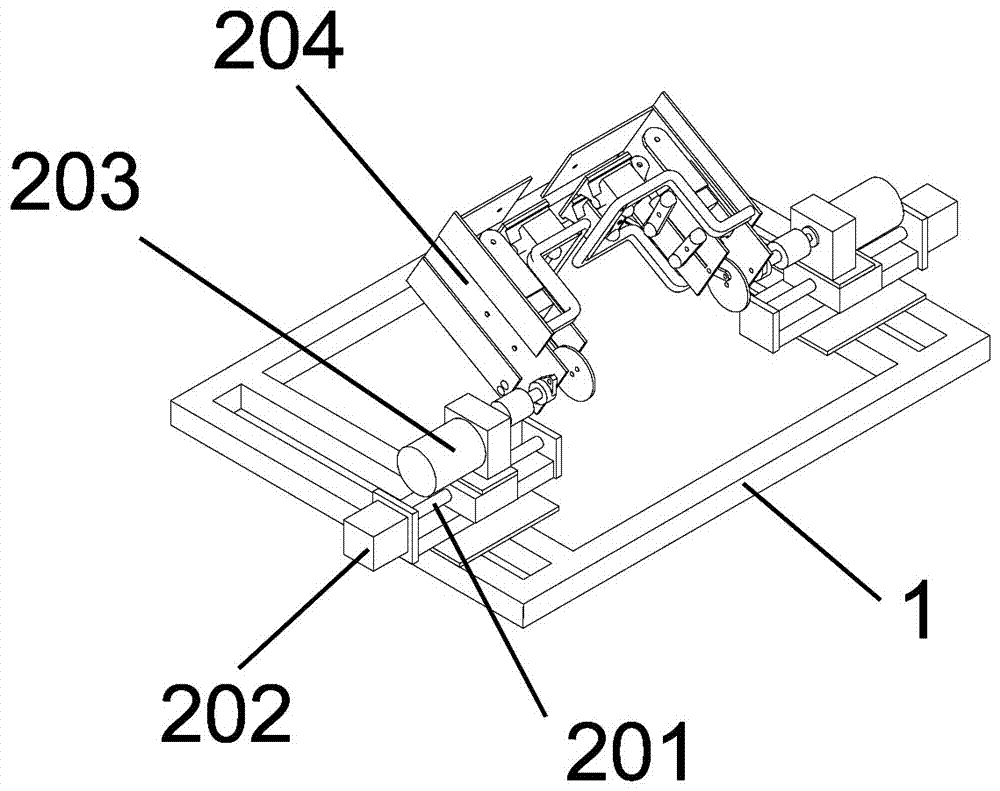

图2为本发明头皮按摩装置结构示意图。

图3为本发明右侧按摩爪结构示意图。

图4为本发明右侧按摩爪拆去喷水及喷液管后的结构示意图。

图5为本发明右侧按摩爪拆去按摩杆后的结构示意图。

图6为本发明右侧按摩爪拆去滑板后的结构示意图。

图7为本发明右侧按摩爪拆去滑块后的结构示意图。

图8为本发明长发揉搓装置结构示意图。

图9为本发明长发揉搓装置滑块在上方时的结构示意图。

图10为本发明长发揉搓装置滑块在下方时的结构示意图。

图11为本发明长发揉搓装置洗清板的结构示意图。

图12为本发明长发揉搓装置第一滑块位于上方中间时的机械原理图。

图13为本发明长发揉搓装置第一滑块位于下方中间时的机械原理示意图。

图14为本发明长发揉搓装置第一滑块位于上方外侧时的机械原理示意图。

图15为本发明长发揉搓装置第一滑块位于上方外侧时的机械原理示意图。

图16为本发明本发明控制装置的原理框图。

图中标记为:1机架,

2头皮清洗装置,201丝杆,202夹紧电机,203第一电机,204旋转架,205喷水管,206喷洗头液的管子,207第一圆盘,208按摩杆,209按摩杆上的按摩凸起,210滑轨,211滑块,212滑板,213连接侧向与顶向滑块的竖向转轴,214侧向滑板上端的竖向凹槽,215侧向滑板下端的竖向凹槽,216与按摩杆中部活动固定的支轴,217第一连杆,218第三连杆;

3长发清洗装置,301长发清洗板,302水平滑块,303水平滑轨,304第四连杆,305弹簧,306第二滑块,307竖向滑轨,308喷水和洗头液的喷嘴,309安装喷水和洗头液喷嘴的立板,310第一滑块,311第二圆盘,312第二连杆,313长发清洗板后侧的滑块,314清洗支架上的滑轨,325清洗支架;

4躺床。

具体实施方式

参照附图,按摩式洗头机,在机架1上方安装有头皮清洗装置2,头皮清洗装置包括左右一对折角结构旋转架204,旋转架与第一电机203的输出轴连接,第一电机的电机座安装于螺母上,螺母与丝杆201配合,丝杆与夹紧电机202的输出轴相连;侧向及顶向的按摩杆208安装于旋转架的两个折角上,侧向及顶向按摩杆中部可活动地安装在固定于旋转架的支轴216上,按摩杆一端设有凸杆,凸杆塞入滑板212的竖向凹槽与之滑动配合,滑板与滑块211固定,滑块与旋转架上的滑轨210配合;其中侧向的滑块通过第一连杆217与第一圆盘207偏心连接,第一圆盘与电机的输出轴连接;顶向的滑块铰接有第三连杆218,第三连杆与侧向的滑块通过竖向的转轴213连接;按摩杆上设有按摩凸起209,侧向按摩杆的凸起内安装有压力传感器,压力传感器与夹紧电机控制装置连接;在侧向及顶向按摩爪上盘布有喷水管205和洗头液喷管206。

按摩式洗头机侧向的按摩杆有两只,其中一只侧向按摩杆的凸杆与滑块上端的竖向凹槽214配合,另一个侧向按摩杆的凸杆与滑块下端的竖向凹槽215配合。

按摩式洗头机,机架的下方安装有长发清洗装置,长发清洗装置包括对称的两套滑块移动装置,每块滑块移动装置包括第一滑块310,第一滑块安装于竖向滑轨307上,竖向滑轨安装在水平滑块302上,水平滑块与水平滑轨303配合,第一滑块铰接有第四连杆310,第四连杆与第二滑块306滑动配合,第二滑块与电机的输出轴连接,第四连杆304外侧套设有用于顶住第一滑块与第四滑块的弹簧305;水平滑轨安装于机架上;

在两只对称的第一滑块上分别安装有清洗支架315,清洗板后侧设有滑块313,该滑块与清洗支架上的滑轨314配合,清洗板通过第二连杆312与第二圆盘311偏心连接,第二圆盘与电机输出轴连接;

长发清洗装置的两侧设有用于喷射水和洗头液的立板309。

使用时,人体平躺在躺床4上,将头部置于头皮清洗装置2内,由于旋转架呈现直角结构,能将头部从顶及侧向进行包围,电机驱动丝杆转动,将旋转架向中心推动,当按摩杆凸起内安装的压力传感器接触到头皮,将获取的压力传递给控制装置,控制装置可以指令电机停止转动。

同时,可以调节旋转架的旋转角度,即设定头皮清洗的区域大小,电机旋转,带动旋转架往复转动,同时按摩杆也对头皮进行按摩清洁:电机带动滑板沿滑轨往复运动,而按摩杆围绕支轴转动,按摩杆另一端与滑板上的凹槽滑动配合,从而可以实现按摩杆往复绕支架转动,实现对头皮的清洗;另外由于顶部的滑板、滑块与侧向的滑板、滑块通过第三连杆及竖向的连杆进行连接,使得侧向的滑板在运动的同时带动顶向的滑板同步运动,完成头皮从侧面及顶面的清洗。

对垂下的长发,通长发清洗装置进行清洗:首先,两块清洗板通过连杆与圆盘偏心安装,使得清洗板能往复运动,模拟人手来回对长发进行搓洗。

再者通过滑块结构带动清洗板在上方的合并、合并后从上到下、然后在下方分离、再移动到上方两侧进行合并的过程。

下面详述一下滑块结构如何带动清洗板实现这一运动过程。

第一滑块可以沿竖向的滑轨上下移动,同时竖向滑轨又与水平滑轨连接,使得竖向滑轨可以左右移动,第一滑块也可以在上下移动的同时实现左右分离合拢。这样第一滑块在平面上可以自由移动。

那么将第一滑块通过滑杆、第二滑块与电机连接,使得第二滑块随电机转动时,滑杆带动第一滑块实现在上方从外到内对长发进行夹紧,再从上方移动到下方对长发进行揉搓,在下方从内到外分离,在下方从下到上运动,如此往复,通过清洗板对长发的往复揉搓,实现长发的清洗。

喷水及喷液由控制装置进行控制,在合适的时机对头皮、长发喷水及喷洒洗发液不再赘述。
