一种环保吸尘鞋的制作方法

本发明涉及鞋子，具体涉及一种环保吸尘鞋。

背景技术：

随着人们生活水平越来越好，对于周围生活环境的要求也越来越高，尤其是家里和办公场所的粉尘问题，现有的除尘设备，都是有意识的去清理指定地点的粉尘，可是由于产生粉尘的速度太快，无法很好及时的一一清理，尤其是家里和办公场所的粉尘，每天清扫卫生的人扫完粉尘后，经过一小段时间后又会积攒了很多粉尘，清理粉尘麻烦，进而造成人们总是在粉尘的环境中生活或者办公，导致现在人们经常患有肺部疾病，极度的影响了人的身体健康。

技术实现要素：

为了解决上述技术问题，本发明提供一种环保吸尘鞋,解决了粉尘清理麻烦的问题，实现了每个人在走动的时候一起清洁粉尘，提高了粉尘清理的工作效率，提高了人们生活以及办公的环境质量，降低了人们患有肺部疾病的概率，有利于人体健康。

本发明的技术方案如下：

一种环保吸尘鞋，包括鞋背、鞋底、鞋头以及固定于鞋底下表面前后两端的鞋跟；所述鞋背内设置有可以存放多层的湿质吸尘棉的弧形的吸尘棉存放室，吸尘棉存放室上下两端开放设置；所述鞋底内部设置有粉尘吸入室，粉尘吸入室底部开有多个通孔；所述鞋头为两端朝向鞋背和鞋底弯折的弧形的通道；吸尘棉存放室的下端通过通道与粉尘吸入室连通；通道靠近吸尘棉存放室一端设置有竖直放置的支撑网，通道靠近粉尘吸入室一端设置有吸尘风机，吸尘风机与一设置于鞋跟内的电源电连接，电源的电源开关位于鞋跟外表面一侧。

其中，所述鞋背上端面固定设置有柔性的连接件，连接件的另一端与一密封件固定连接。

其中，所述吸尘棉存放室内相对侧壁开有多条弧形槽，弧形槽与一设置于吸尘棉存放室内的柔性支撑框可拆卸连接，所述柔性支撑框与湿质吸尘棉可拆卸连接。

其中，所述粉尘吸入室内设置你有多根吸尘管，吸尘管一端与通孔连通，另一端与一主管连通，主管通过通道与吸尘棉存放室连通。

本发明具有如下有益效果：

1、本发明一种环保吸尘鞋，解决了粉尘清理麻烦的问题，实现了每个人在走动的时候一起清洁粉尘，提高了粉尘清理的工作效率，提高了人们生活以及办公的环境质量，降低了人们患有肺部疾病的概率，有利于人体健康。

2、本发明一种环保吸尘鞋，提供了一种众人清灰的新思路，有效的降低了环境的粉尘含量。

3、本发明一种环保吸尘鞋，通过柔性支撑框和湿质吸尘棉配合设置，有效的解决了粉尘清洗问题，并且实现了湿质吸尘棉的重复使用。

附图说明

图1为本发明一种环保吸尘鞋的工作状态的整体结构示意图；

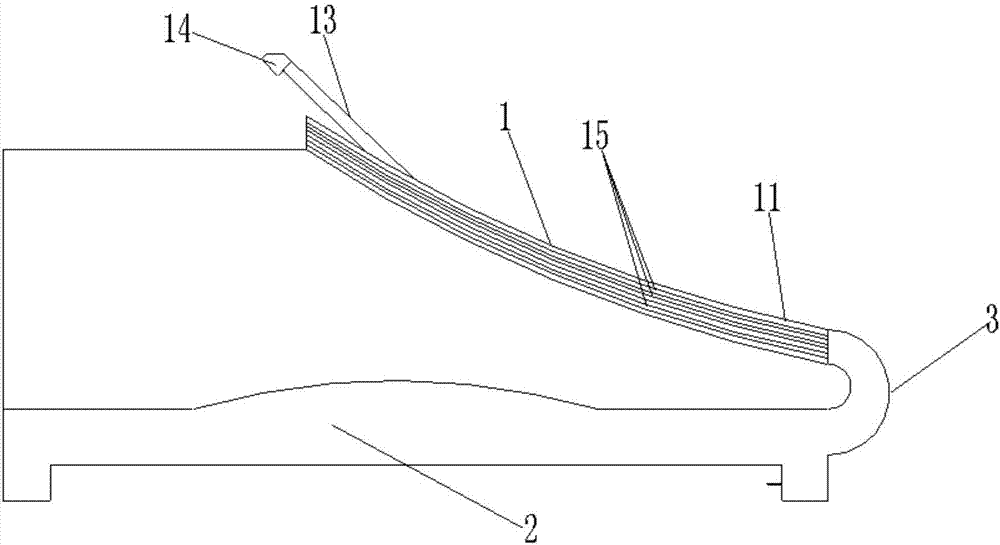

图2为本发明一种环保吸尘鞋的初始状态的整体结构示意图；

图3为图1沿a-a线的剖面示意图；

图4为本发明一种环保吸尘鞋的柔性支撑框侧面结构示意图；

图5为本发明一种环保吸尘鞋的柔性支撑框与湿质吸尘棉的装配图。

图中附图标记表示为：

1-鞋背、11-吸尘棉存放室、12-湿质吸尘棉、13-连接件、14-密封件、15-弧形槽、16-柔性支撑框、2-鞋底、21-粉尘吸入室、22-通孔、23-吸尘管、24-主管、3-鞋头、31-通道、32-支撑网、4-鞋跟、41-电源、42-电源开关、5-吸尘风机。

具体实施方式

下面结合附图和具体实施例来对本发明进行详细的说明。

参见图1至图5，一种环保吸尘鞋,包括鞋背1、鞋底2、鞋头3以及固定于鞋底2下表面前后两端的鞋跟4；所述鞋背1内设置有可以存放多层的湿质吸尘棉12的弧形的吸尘棉存放室11，吸尘棉存放室11上下两端开放设置，所述鞋底2内部设置有粉尘吸入室21，粉尘吸入室21底部开有多个通孔22，所述鞋头3为两端朝向鞋背1和鞋底2弯折的弧形的通道31，吸尘棉存放室11的下端通过通道31与粉尘吸入室21连通，通道31靠近吸尘棉存放室11一端设置有竖直放置的支撑网32，支撑网32用于支撑湿质吸尘棉12，防止湿质吸尘棉12滑入通道31内，通道31靠近粉尘吸入室21一端设置有吸尘风机5，吸尘风机5与一设置于鞋跟4内的电源41电连接，电源41的电源开关42位于鞋跟4外表面的一侧，吸尘风机5用于将粉尘吸入室21内的粉尘抽至通道31内。

其中，所述鞋背1上端面固定设置有柔性的连接件13，连接件13的另一端与一密封件14固定连接，密封件14用于封住吸尘棉存放室11的上端开口从而密封吸尘棉存放室11。

其中，所述吸尘棉存放室11内相对侧壁开有多条弧形槽15，弧形槽15与一设置于吸尘棉存放室11内的柔性支撑框16可拆卸连接，所述柔性支撑框16与湿质吸尘棉12可拆卸连接。

其中，所述粉尘吸入室21内设置你有多根吸尘管23，吸尘管23一端与通孔22连通，另一端与一主管24连通，主管24通过通道31与吸尘棉存放室11连通。

本发明的工作原理：

工作时，将湿质吸尘棉12分别安装在柔性支撑框16上，然后将柔性支撑框16沿弧形槽15插入，然后用密封件14封住吸尘棉存放室11的开口端，然后人将脚穿进鞋子时，将电源开关42开启，吸尘风机5开始工作，当人在行走时，将道路表面的灰尘从通孔22吸入，通过吸尘管23以及主管24吸入至通道31内，经由通道31进入吸尘棉存放室11，然后灰尘吸附在湿质吸尘棉12上，当鞋子吸入一定灰尘时，只需要将抽出柔性支撑框16上，然后拆卸湿质吸尘棉12，进行清洗，即可二次使用。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。

技术特征：

技术总结
本发明涉及一种环保吸尘鞋，包括鞋背、鞋底、鞋头以及固定于鞋底下表面前后两端的鞋跟；所述鞋背内设置有可以存放多层的湿质吸尘棉的弧形的吸尘棉存放室，吸尘棉存放室上下两端开放设置；所述鞋底内部设置有粉尘吸入室，粉尘吸入室底部开有多个通孔；所述鞋头为两端朝向鞋背和鞋底弯折的弧形的通道；吸尘棉存放室的下端通过通道与粉尘吸入室连通；通道靠近吸尘棉存放室一端设置有竖直放置的支撑网，通道靠近粉尘吸入室一端设置有吸尘风机，吸尘风机与一设置于鞋跟内的电源电连接，电源的电源开关位于鞋跟外表面一侧。
