竹质数码产品保护壳的制作方法

本发明竹质数码产品保护壳属于数码配件的技术领域，具体涉及手机、平板及电脑等数码产品的保护壳体。

背景技术：

随着手机、平板及电脑等数码产品的普及，这些数码产品由于越来越智能化，随即其显示屏及外壳也越发脆弱，其所适用的各种配件也随即出现，尤其是手机壳及电脑包，款式越来越多，但是大多散热性不够好，这就极大影响了数码产品的散热性及使用寿命。

技术实现要素：

本发明克服现有技术存在的不足，所要解决的技术问题为：提供一种散热性好的竹质数码产品保护壳，美观古朴，可调整性强且适用范围广。

为了解决上述技术问题，本发明采用的技术方案为：竹质数码产品保护壳，包括竹缘壳、连接绳和调紧螺扣，方形框架的竹缘壳上设有一个分裂的开口，竹缘壳上还设有螺扣孔且螺扣孔下端设有卷绳腔，调紧螺扣通过螺纹安装在螺扣孔内，竹缘壳的中心设有通孔且通孔内设有连接绳，所述连接绳贯穿调紧螺扣的下端，所述竹缘壳上设有耳机孔和功能键孔，所述竹缘壳为l型截面且其上端设有弧形卡角。

所述竹缘壳的弧形卡角上面设有向内的下斜面。

所述竹缘壳为多个第一竹粒和四个l竹粒通过连接绳连接构成。

所述竹缘壳的下端通过连接绳连接有多个竹条材质的背挡条，所述背挡条为横向平行设置，或为竖向平行设置，或为x交叉设置。

所述背挡条为多个第二竹粒通过连接绳连接构成。

所述背挡条为多个横向或竖向平行设置且每个背挡条均为多个方形竹粒通过连接绳连接构成。

所述方形竹粒正反面涂有不同的颜色。

所述竹缘壳的一侧连接有翻盖，且翻盖上设置有与竹缘壳另一侧连接的锁扣。

所述翻盖为竹制薄板且其上部固定设有透明视窗。

所述翻盖为多个方形竹粒通过连接绳连接构成且与竹缘壳相对应。

本发明与现有技术相比具有以下有益效果：

1、本发明采用竹制壳体对手机等数码产品外缘进行包覆，给数码产品的后壳下及显示屏上方均预留空层面，避免其摔落时碰到地面造成损伤，竹缘壳的弧形卡角可以将数码产品牢固的卡住，竹缘壳上的开口和弧形卡角上的下斜面可以使数码产品更轻易地放入，而调紧螺扣拧动连接绳封紧开口，而竹制的壳体性凉及大面积的镂空，使得数码产品在使用时散热性更好；

2、本发明中的竹缘壳为多个第一竹粒和四个l竹粒通过连接绳连接构成，通过调紧螺扣拉紧连接绳以l竹粒能更好地卡住数码产品四个角，多个第一竹粒的随意调整可形成耳机孔和功能键孔，可适用于多种相近的不同型号、不同大小的数码产品；

3、本发明中竹缘壳下端的背挡条可进一步避免数码产品脱离竹缘壳，而多个方形竹粒通过连接绳连接构成的背挡条一方面便于调整，另一方面方形竹粒正反面设置为不同色彩，可拼出图案或汉字，实现拼图的趣味性；

4、本发明在竹缘壳上设置翻盖，可在数码产品不使用时，覆盖显示屏进行保护，同样的翻盖使用多个方形竹粒也能实现调整及拼图的趣味性。

附图说明

下面结合附图对本发明做进一步详细的说明；

图1为本发明实施例一提供的竹质数码产品保护壳的结构示意图；

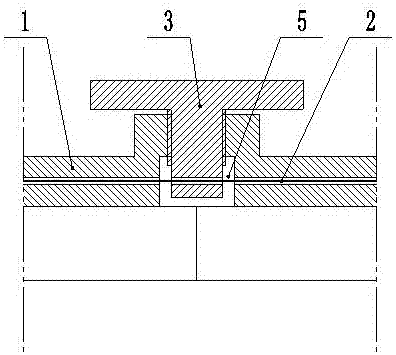

图2为本发明实施例一提供的调紧螺扣在竹缘壳上的安装示意图；

图3为本发明实施例一提供的竹缘壳的截面示意图；

图4为本发明实施例二提供的竹质数码产品保护壳的结构示意图；

图5为本发明实施例三提供的竹质数码产品保护壳的结构示意图；

图6为本发明实施例四提供的竹质数码产品保护壳的结构示意图；

图7为本发明实施例五提供的竹质数码产品保护壳的结构示意图；

图8为本发明实施例五提供的竹质数码产品保护壳的汉字拼图示意图；

图9为本发明实施例六提供的竹质数码产品保护壳的结构示意图；

图10为本发明实施例七提供的竹质数码产品保护壳的结构示意图；

图中：1为竹缘壳，2为连接绳，3为调紧螺扣，4为开口，5为卷绳腔，6为弧形卡角，7为下斜面，8为背挡条，9为翻盖，10为透明视窗，11为第一竹粒，12为l竹粒，13为第二竹粒，14为方形竹粒。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明的一部分实施例，而不是全部的实施例；基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例一

图1为本发明实施例一提供的竹质数码产品保护壳的结构示意图，如图1所示，竹质数码产品保护壳，包括竹缘壳1、连接绳2和调紧螺扣3，方形框架的竹缘壳1上设有一个分裂的开口4，如图2所示，竹缘壳1上还设有螺扣孔且螺扣孔下端设有卷绳腔5，调紧螺扣3通过螺纹安装在螺扣孔内，竹缘壳1的中心设有通孔且通孔内设有连接绳2，所述连接绳2贯穿调紧螺扣3的下端，所述竹缘壳1上设有耳机孔和功能键孔，如图3所示，所述竹缘壳1为l型截面且其上端设有弧形卡角6，所述竹缘壳1的弧形卡角6上面设有向内的下斜面7。

本实施例在使用时，旋转调紧螺扣3松开连接绳2，竹缘壳1上的开口4使数码产品能更轻松的放入竹缘壳1内，而在放入时数码产品沿下斜面7卡入，进一步方便了数码产品的置入，放入数码产品后旋转调紧螺扣3拉紧连接绳2闭合开口4，从而固定数码产品实现防护，竹缘壳1性凉，且其后大面积镂空，散热性更好。

实施例二

图4为本发明实施例二提供的竹质数码产品保护壳的结构示意图，如图4所示，在实施例一的基础上，所述竹缘壳1的下端通过连接绳2连接有多个竹条材质的背挡条8，所述背挡条8为横向平行设置。

本实施例中背挡条8可防止数码产品脱离竹缘壳1，并对数码产品后壳实现保护。多个背挡条8也可以竖向平行设置，或为x交叉设置。

实施例三

图5为本发明实施例三提供的竹质数码产品保护壳的结构示意图，如图5所示，在实施例一的基础上，所述竹缘壳1为多个第一竹粒11和四个l竹粒12通过连接绳2连接构成。

本实施例通过调紧螺扣3拉紧连接绳2，以l竹粒12卡住数码产品四个角，多个第一竹粒11随意调整可形成耳机孔和功能键孔，并适用于多种相近的不同型号、不同大小的数码产品。

实施例四

图6为本发明实施例四提供的竹质数码产品保护壳的结构示意图，如图6所示，在实施例三的基础上，所述竹缘壳1的下端通过连接绳2连接有多个竹条材质的背挡条8，所述背挡条8为横向平行设置，且所述背挡条8为多个第二竹粒13通过连接绳2连接构成。

实施例五

图7为本发明实施例五提供的竹质数码产品保护壳的结构示意图，如图7所示，在实施例三的基础上，所述竹缘壳1的下端通过连接绳2连接有多个竹条材质的背挡条8，所述背挡条8为横向平行设置，所述背挡条8为多个横向或竖向平行设置且每个背挡条8均为多个方形竹粒14通过连接绳2连接构成，所述方形竹粒14正反面涂有不同的颜色。

本实施例中多个方形竹粒14通过连接绳2连接构成的背挡条8，一方面便于调整，另一方面方形竹粒14正反面设置为不同色彩，可拼出图案或汉字，实现拼图的趣味性，如图8所示，即为本实施例通过翻动方形竹粒14拼出的“平”字。

实施例六

图9为本发明实施例六提供的竹质数码产品保护壳的结构示意图，如图9所示，在实施例五的基础上，所述竹缘壳1的一侧连接有翻盖9，且翻盖9上设置有与竹缘壳1另一侧连接的锁扣，所述翻盖9为竹制薄板且其上部固定设有透明视窗10。

本实施例增加了翻盖9，对数码产品正面进一步实现防护，且本实施例中的翻盖9也可以采用皮套，不影响数码产品使用中的散热。

实施例七

图10为本发明实施例七提供的竹质数码产品保护壳的结构示意图，如图10所示，在实施例五的基础上，所述竹缘壳1的一侧连接有翻盖9，且翻盖9上设置有与竹缘壳1另一侧连接的锁扣，所述翻盖9为多个方形竹粒14通过连接绳2连接构成且与竹缘壳1相对应。

本实施例将翻盖9页设计为多竹粒结构，多个方形竹粒14可以采用框架限定实现其与竹缘壳1的对应，使得本发明更加古朴大气，具有文化气息。

本发明所述的数码产品包括手机、平板电脑及笔记本电脑等。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
