一种可节约成本的钉扣机的制作方法

本发明涉及钉扣机技术领域，具体为一种可节约成本的钉扣机。

背景技术：

钉扣机是专用的自动缝纫机型，完成有规则形状钮扣的缝钉和有钉和滴缝纫工艺的作业，如钉商标、标签和帽盖等，且通过各种专用钉扣机附件的替换，一台钉扣机可以缝钉带柄扣、金属扣、子母扣、缠脚扣和风纪扣等各类钮扣。

目前市场上现有的钉扣机主要针对工作稳定性等方面进行改进，这就会造成现有的钉扣机在实际使用过程中往往会出现钉扣枪出现故障时不方便更换，影响到整体工作效率和进程，造成成本增加的问题，故而提出一种可节约成本的钉扣机来解决上述所提出的问题。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种可节约成本的钉扣机，具备方便更换钉扣枪节约成本等优点，解决了目前市场上现有的钉扣机在实际使用过程中往往会出现钉扣枪出现故障时不方便更换，影响到整体工作效率和进程，造成成本增加的问题。

（二）技术方案

为实现上述方便更换钉扣枪节约成本目的，本发明提供如下技术方案：一种可节约成本的钉扣机，包括基座，所述基座的顶部固定安装有支撑臂，所述支撑臂的右侧固定安装有进料箱，所述进料箱的底部固定安装有位于支撑臂右侧的安装座，所述安装座的底部固定安装有液压缸，所述液压缸的底部固定安装有活塞杆，所述基座的顶部固定安装有位于支撑臂右侧的工作平台，所述工作平台的顶部开设有凹槽。

所述活塞杆的底部固定安装有连接块，所述连接块的底部开设有插槽，所述插槽内设置有插条，所述插条的底部固定安装有钉扣枪，所述钉扣枪的顶部固定安装有位于插条相对一侧的安装柱，所述安装柱的顶部开设有位于连接块底部的安装槽，所述安装柱的顶部固定安装有位于安装槽内的正极磁铁，所述正极磁铁的上方固定安装有位于凹槽内顶壁上的负极磁铁，所述插条上贯穿设置有位于插槽内的柱套，所述柱套和连接块上贯穿设置有固定螺栓，所述固定螺栓的右侧固定安装有螺头，所述固定螺栓的左侧套接有位于连接块左侧的螺母。

优选的，所述基座的顶部与支撑臂的底部焊接，所述支撑臂与进料箱的连接关系为插接。

优选的，所述进料箱与安装座为一体成型结构，所述安装座的底部与液压缸的顶部焊接。

优选的，所述基座的顶部与工作平台的底部焊接，所述活塞杆的底部与连接块的顶部焊接。

优选的，所述插条的数量为两个，所述插条以连接块的纵向中线为对称轴对称分布。

优选的，所述螺母的右侧固定安装有位于套接于固定螺栓外侧的增阻垫片。

（三）有益效果

与现有技术相比，本发明提供了一种可节约成本的钉扣机，具备以下有益效果：

该可节约成本的钉扣机，通过设置连接块上的插槽和安装槽可以有效将插条和安装柱与之卡接，在对接的时候正极磁铁和负极磁铁可以有效帮助对接槽位，方便安装，这时通过固定螺栓将连接块、插条和安装柱串接起来，最后通过螺母将整体固定紧固，整体上方便了钉扣枪的安装与拆卸，有效防止在工作过程中出现钉扣枪损坏不能及时更换，造成影响工作效率和工作进度的情况发生。

附图说明

图1为本发明结构示意图；

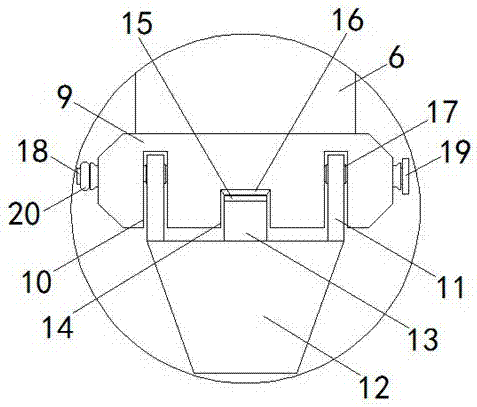

图2为图1中a处放大图。

图中：1基座、2支撑臂、3进料箱、4安装座、5液压缸、6活塞杆、7工作平台、8凹槽、9连接块、10插槽、11插条、12钉扣枪、13安装柱、14安装槽、15正极磁铁、16负极磁铁、17柱套、18固定螺栓、19螺头、20螺母。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种可节约成本的钉扣机，包括基座1，基座1的顶部固定安装有支撑臂2，支撑臂2的右侧固定安装有进料箱3，基座1的顶部与支撑臂2的底部焊接，支撑臂2与进料箱3的连接关系为插接，进料箱3的底部固定安装有位于支撑臂2右侧的安装座4，安装座4的底部固定安装有液压缸5，进料箱3与安装座4为一体成型结构，安装座4的底部与液压缸5的顶部焊接，液压缸5的底部固定安装有活塞杆6，基座1的顶部固定安装有位于支撑臂2右侧的工作平台7，工作平台7的顶部开设有凹槽8。

活塞杆6的底部固定安装有连接块9，基座1的顶部与工作平台7的底部焊接，活塞杆6的底部与连接块9的顶部焊接，连接块9的底部开设有插槽10，插槽10内设置有插条11，插条11的数量为两个，插条11以连接块9的纵向中线为对称轴对称分布，插条11的底部固定安装有钉扣枪12，钉扣枪12的顶部固定安装有位于插条11相对一侧的安装柱13，安装柱13的顶部开设有位于连接块9底部的安装槽14，安装柱13的顶部固定安装有位于安装槽14内的正极磁铁15，正极磁铁15的上方固定安装有位于凹槽15内顶壁上的负极磁铁16，插条11上贯穿设置有位于插槽10内的柱套17，柱套17和连接块9上贯穿设置有固定螺栓18，固定螺栓18的右侧固定安装有螺头19，固定螺栓18的左侧套接有位于连接块9左侧的螺母20，螺母20的右侧固定安装有位于套接于固定螺栓18外侧的增阻垫片，通过设置连接块9上的插槽10和安装槽14可以有效将插条11和安装柱13与之卡接，在对接的时候正极磁铁15和负极磁铁16可以有效帮助对接槽位，方便安装，这时通过固定螺栓18将连接块9、插条11和安装柱13串接起来，最后通过螺母20将整体固定紧固，整体上方便了钉扣枪的安装与拆卸，有效防止在工作过程中出现钉扣枪损坏不能及时更换，造成影响工作效率和工作进度的情况发生。

综上所述，该可节约成本的钉扣机，通过设置连接块9上的插槽10和安装槽14可以有效将插条11和安装柱13与之卡接，在对接的时候正极磁铁15和负极磁铁16可以有效帮助对接槽位，方便安装，这时通过固定螺栓18将连接块9、插条11和安装柱13串接起来，最后通过螺母20将整体固定紧固，整体上方便了钉扣枪的安装与拆卸，有效防止在工作过程中出现钉扣枪损坏不能及时更换，造成影响工作效率和工作进度的情况发生，解决了目前市场上现有的钉扣机在实际使用过程中往往会出现钉扣枪出现故障时不方便更换，影响到整体工作效率和进程，造成成本增加的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
