本发明涉及安全帽技术领域,尤其是一种安全帽帽衬的缓冲机构。
背景技术:
随着我们对安全生产及文明施工的逐步重视,化工、石油、建筑、电力、冶金、焊接切割等行业对安全帽的需求也越来越大。
安全帽由多个部件组成,其中帽衬是与使用者头部直接接触的部件,帽衬的作用是将使用者头部牢固置于与距离安全帽帽壳合理的位置,国标对头部与安全帽帽壳之间的佩戴高度、垂直间距也有具体要求,帽衬在满足上述要求的同时,需要对使用者头部施加收紧的力量以达到固定的目的,因此长时间与使用者头部接触会产生压迫感,需要相应的缓冲,目前的缓冲措施主要是在帽衬箍带上与使用者头部前额接触的部分添加缓冲材料,主要为皮质或织物等软质薄带,但是这种方式受限于帽衬结构,缓冲材质只能覆盖前额部分,而后脑没有任何缓冲,并且后脑部分因为调节帽衬松紧的需要,有松紧调节机构,这使得帽衬与使用者的后脑接触部分不仅没有缓冲还十分臃肿,使用者依然会感受到帽衬收紧带来的压迫感,尤其是后脑。因此在这一领域存在改进现有缓冲机构的需求。
技术实现要素:
本技术:
人针对上述现有生产技术中的缺点,提供一种安全帽帽衬的缓冲机构,从而同时提供位移调节和弹性变形调节,快速适应不同头型的帽衬缓冲机构,使帽衬和头部的贴合度达到最佳。
本发明所采用的技术方案如下:
一种安全帽帽衬的缓冲机构,包括缓冲支撑架,所述缓冲支撑架的两端分别安装有延伸架,所述延伸架中部开有滑槽;所述缓冲支撑架上安装有调节垫,所述调节垫的两端分别设置有与滑槽配合卡接的滑块卡扣;所述调节垫的截面成圆弧形状。
其进一步技术方案在于:
所述调节垫的结构为:包括成长圆形结构的外缘边,外缘边的中间设置有十字支撑架,所述十字支撑架背部的两端对称安装有滑块卡扣;
所述滑槽的两侧分别开有长圆形槽;
所述缓冲支撑架的中间为底板,所述底板的后部安装锁扣,其具体结构为:底板两侧安装与其垂直的支架,所述支架的一端安装有限位板,所述限位板上开有凹槽,所述凹槽内安装锁紧滑块;所述支架的中部设置有支杆,所述支杆上连接按钮板,所述按钮板的一端延伸至所述限位板的下面,在按钮板该端下部设置倒钩,按钮板另一端位于支架的后端;
锁紧滑块的结构为:包括滑块体,所述滑块体上连接拨杆,所述滑块体的下部通过连接杆安装滑板,所述滑板上又定位凸起,在限位板的凹槽内开有与所述定位凸起相配合的定位凹坑,所述滑块体下部还安装有压杆,所述压杆头部为压杆头,所述压杆头上设置有倒角。
本发明的有益效果如下:
本发明结构紧凑、合理,操作方便,通过调节垫的设计,同时提供位移调节和弹性变形调节,快速适应不同头型的帽衬缓冲机构,使帽衬和头部的贴合度达到最佳位置,从而使得安全帽帽衬收紧后对使用者头部的压迫感大幅度降低。
附图说明

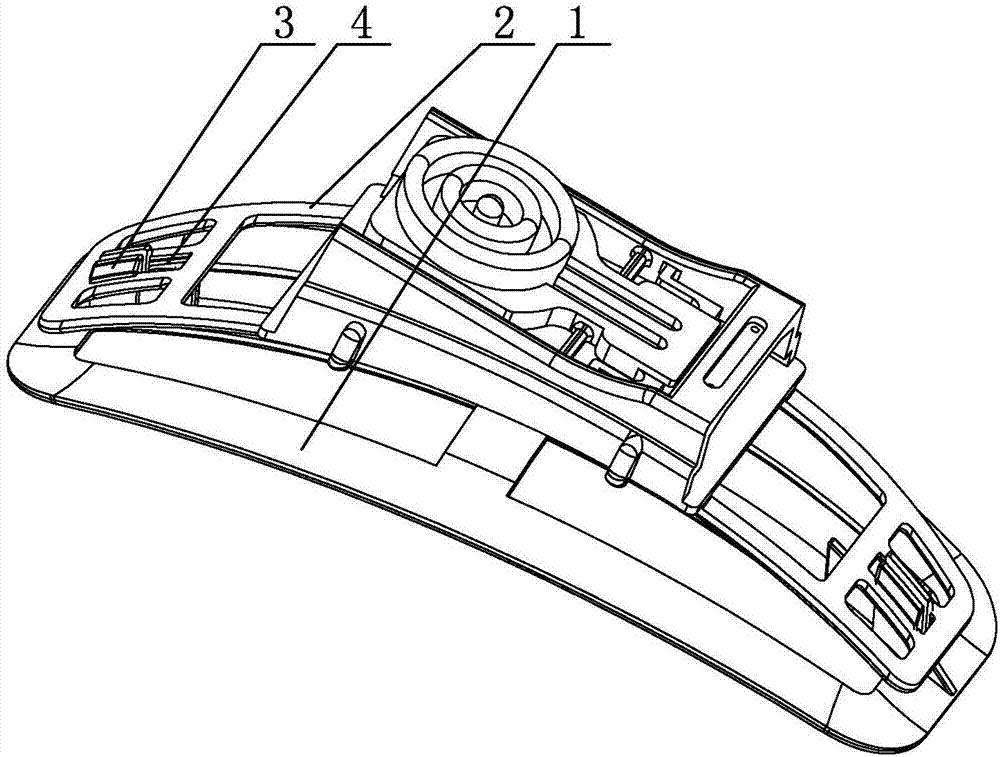

图1为本发明的结构示意图。
图2为本发明另一视角的结构示意图。
图3为本发明调节垫的结构示意图。
图4为本发明调节垫的另一视角的结构示意图。
图5为本发明缓冲支撑架的结构示意图。
图6为本发明缓冲支撑架另一视角的结构示意图。
图7为本发明锁紧滑块的结构示意图。
其中:1、调节垫;2、缓冲支撑架;3、滑块卡扣;4、滑槽;5、长圆形槽;
101、外缘边;102、十字支撑架;
201、延伸架;202、底板;203、锁扣;204、按钮板;205、支杆;206、支架;207、凹槽;208、限位板;209、锁紧滑块;210、拨杆;211、滑块体;212、连接杆;213、滑板;214、定位凸起;215、压杆;216、压杆头;217、倒角。
具体实施方式
下面结合附图,说明本发明的具体实施方式。
如图1和图2所示,本实施例的安全帽帽衬的缓冲机构,包括缓冲支撑架2,缓冲支撑架2的两端分别安装有延伸架201,延伸架201中部开有滑槽4;缓冲支撑架2上安装有调节垫1,调节垫1的两端分别设置有与滑槽4配合卡接的滑块卡扣3;调节垫1的截面成圆弧形状。
如图3和图4所示,调节垫1的结构为:包括成长圆形结构的外缘边101,外缘边101的中间设置有十字支撑架102,十字支撑架102背部的两端对称安装有滑块卡扣3。
如图5所示,滑槽4的两侧分别开有长圆形槽5。增加调节垫1的弹性和柔韧性,节省材料。
如图5和图6所示,缓冲支撑架2的中间为底板202,底板202的后部安装锁扣203,其具体结构为:底板202两侧安装与其垂直的支架206,支架206的一端安装有限位板208,限位板208上开有凹槽207,凹槽207内安装锁紧滑块209;支架206的中部设置有支杆205,支杆205上连接按钮板204,按钮板204的一端延伸至限位板208的下面,在按钮板204该端下部设置倒钩,按钮板204另一端位于支架206的后端。
如图7所示,锁紧滑块209的结构为:包括滑块体211,滑块体211上连接拨杆210,滑块体211的下部通过连接杆212安装滑板213,滑板213上又定位凸起214,在限位板208的凹槽207内开有与定位凸起214相配合的定位凹坑,滑块体211下部还安装有压杆215,压杆215头部为压杆头216,压杆头216上设置有倒角217。
调节垫1的滑块卡扣3安装在缓冲支撑架2的滑槽4中,可实现滑块卡扣3在滑槽4所在平面的沿着滑槽4方向的自由滑动。调节方便。
滑槽4至于缓冲支撑架2上,缓冲支撑架2可以提供弹性变形适应不同方向的来自调节垫1的传导的力。
通过缓冲机构的设计,可以使安全帽使用更加安全可靠。
以上描述是对本发明的解释,不是对发明的限定,本发明所限定的范围参见权利要求,在本发明的保护范围之内,可以作任何形式的修改。
