智能蓝牙便携式戒指及充电宝的制作方法

本发明涉及智能硬件领域，尤其是涉及一种智能蓝牙便携式戒指及充电宝。

背景技术：

近些年，智能设备发展迅速，各种可穿戴智能设备不断涌现，像智能手环深受广大消费者青睐，具备运动检测和管理，健康检测和提醒等等。

随着智能穿戴设备技术的不断更新换代，产品多样化呈现，消费者的需求也是多样化和细分化。大而全的产品，很难兼顾各方面，给消费着的体验感不强。产品主要的决定因素在几个方面：续航能力较差，产品形态过大，不方便佩戴。

针对喧哗嘈杂的环境和满足部分炫酷群体的需求，特设计智能戒指，配合智能手机使用，能有效的提醒手机来电、短信、微信等，能一键拍照、调焦，能防止手机丢失。产品外形小巧，佩戴美观，同时具备智能提醒、遥控拍照等功能。

技术实现要素：

本发明提供一种改进的智能蓝牙便携式戒指及充电宝。

根据本发明的第一方面，本发明提供一种智能蓝牙便携式戒指，其包括戒指主体，以及设置在所述戒指主体上方的半透明盖板，所述戒指主体包括功能腔，以及与所述功能腔的一端相连，并朝下方呈c型延伸的指环；

还包括设置在所述功能腔内的主控制板、扁平马达、蓝牙模块和电池，所述主控制板设置在所述功能腔的底部，所述扁平马达设置在所述主控制板的一侧，所述蓝牙模块和所述电池分别设置在所述扁平马达和所述主控制板的上方，所述蓝牙模块包括用于与绑定终端交互的4.0蓝牙天线；

所述蓝牙模块与所述主控制板电性连接，以将绑定终端的提醒信号传送给所述主控制板上的控制芯片，所述主控制板还与所述扁平马达电性连接，以根据所述提醒信号输出震动提醒信号给所述扁平马达，所述电池分别给所述主控制板上的控制芯片、扁平马达和蓝牙天线供电；

所述功能腔的底部设置有至少一组充电铜针，所述充电铜针的周围设置有绝缘片，每个所述充电铜针通过所述主控制板与所述电池电性连接，以进行充电。

本发明的智能蓝牙便携式戒指中，所述半透明盖板覆盖所述功能腔的上部，所述半透明盖板的内侧凹陷，以容纳所述电池；

所述半透明盖板的内侧还设置有柔性触摸键，所述柔性触摸键与所述主控制板电性连接，以用手指触摸所述半透明盖板即可实现按键操作。

本发明的智能蓝牙便携式戒指中，所述按键操作包括点按拍照和长按调焦。

本发明的智能蓝牙便携式戒指中，所述半透明盖板与所述功能腔之间通过防水胶水连接。

本发明的智能蓝牙便携式戒指中，所述主控制板通过一螺钉固定在所述功能腔的底部，所述主控制板上设置有至少一组指示灯。

根据本发明的第二方面，本发明提供一种充电宝，其包括一充电腔，上述的智能蓝牙便携式戒指可拆卸地安装在所述充电腔内，所述充电腔内设置有与每个充电铜针相配合的顶针。

本发明的充电宝中，包括底壳和面壳，所述充电腔形成在所述面壳上，所述底壳的侧面设置有一取戒指按键，所述充电腔内设置有与所述取戒指按键相配合的戒指弹块和戒指扣件，所述戒指扣件扣住指环，所述取戒指按键通过一按键推块与所述戒指扣件相连，以按下所述取戒指按键时，所述戒指扣件松开指环，并被所述戒指弹块弹出。

本发明的充电宝中，所述戒指扣件相对所述取戒指按键的另一侧设置有用于使所述戒指扣件复位的弹簧和弹簧压板。

本发明的充电宝中，还包括设置在所述底壳和面壳之间的充电主板、充电电池、和电源输入口；所述电源输入口通过所述充电主板与所述充电电池电性连接；所述电源输入口包括设置在侧面的microusb电源输入口和usb电源输出口。

本发明的充电宝中，还包括设置在所述面壳上并靠近所述充电腔的开口的一排电量指示灯以及设置在所述充电腔内的指示灯板，所述指示灯板与所述充电主板电性连接。

本发明的有益效果是：使用上述智能蓝牙便携式戒指时，通过在智能终端上与戒指进行一对一绑定，并通过设置，消费者可根据喜好开启来电、短信、微信、qq、闹钟提醒等功能，智能终端有上述事件触发时，该戒指会震动提醒。

附图说明

图1为本发明一实施例中的智能蓝牙便携式戒指的剖视图；

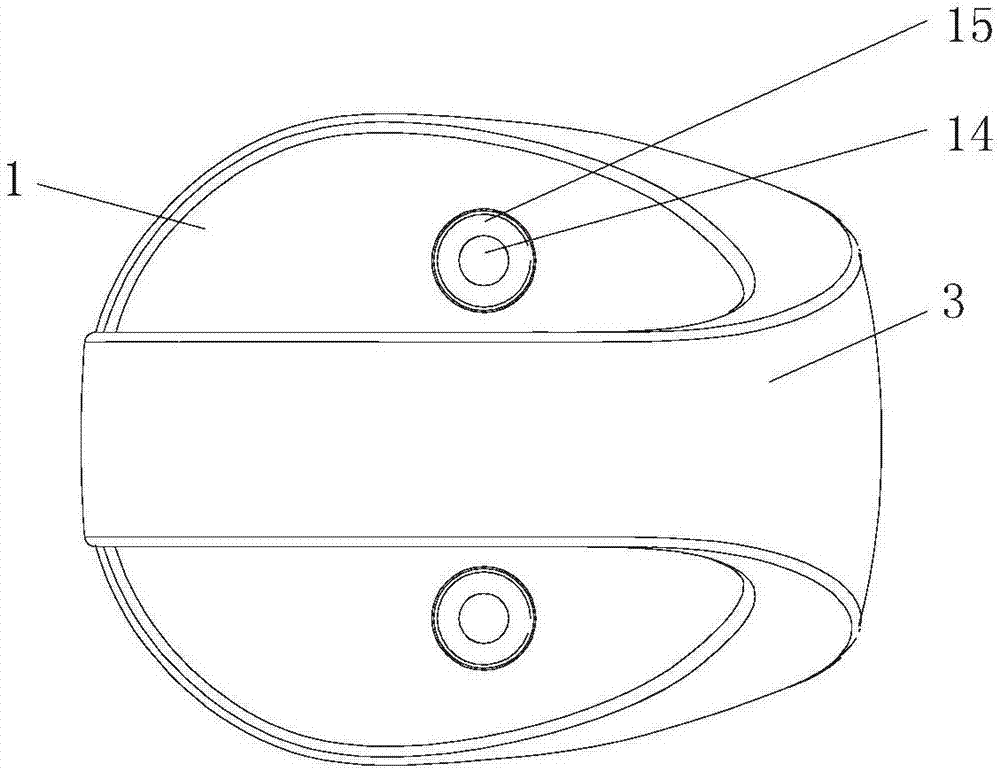

图2为本发明一实施例中的智能蓝牙便携式戒指的仰视图；

图3为本发明一实施例中的充电宝的俯视图；

图4为图3中的充电宝的侧视图；

图5为图3中的充电宝的左视图；

图6为图3中的充电宝的内部视图；

图7为本发明一实施例中的智能蓝牙便携式戒指与充电宝的组合视图；

图8为本发明一实施例中的智能蓝牙便携式戒指与充电宝的组合剖视图。

具体实施方式

下面通过具体实施方式结合附图对本发明作进一步详细说明。

图1至图2示出了本发明的一种智能蓝牙便携式戒指，其包括戒指主体1，以及设置在所述戒指主体上方的半透明盖板2，所述戒指主体包括功能腔，以及与所述功能腔的一端相连，并朝下方呈c型延伸的指环3；指环采用开放式c型造型，可调节c型大小，可适用于不同大小的手指穿戴。

进一步地，该智能蓝牙便携式戒指还包括设置在所述功能腔内的主控制板10、扁平马达11、蓝牙模块12和电池13，所述主控制板设置在所述功能腔的底部，所述扁平马达设置在所述主控制板的一侧，所述蓝牙模块和所述电池分别设置在所述扁平马达和所述主控制板的上方，所述蓝牙模块包括用于与绑定终端交互的4.0蓝牙天线；

所述蓝牙模块与所述主控制板电性连接，以将绑定终端的提醒信号传送给所述主控制板上的控制芯片，所述主控制板还与所述扁平马达电性连接，以根据所述提醒信号输出震动提醒信号给所述扁平马达，所述电池分别给所述主控制板上的控制芯片、扁平马达和蓝牙天线供电；

如图2所示，所述功能腔的底部设置有至少一组充电铜针14，所述充电铜针的周围设置有绝缘片15，每个所述充电铜针通过所述主控制板与所述电池电性连接，以进行充电。

再参阅图1至图2，所述半透明盖板覆盖所述功能腔的上部，所述半透明盖板的内侧凹陷，以容纳所述电池；在一些实施例中，半透明盖板为半透明亚克力镜片。

所述半透明盖板的内侧还设置有柔性触摸键16，所述柔性触摸键与所述主控制板电性连接，以用手指触摸所述半透明盖板即可实现按键操作。

进一步地，所述按键操作包括点按拍照和长按调焦。

再参阅图1至图2，所述半透明盖板与所述功能腔之间通过防水胶水17连接。

进一步地，所述主控制板通过一螺钉固定在所述功能腔的底部，所述主控制板上设置有至少一组指示灯18。

综上，使用上述智能蓝牙便携式戒指时，在智能手机上，下载安装蓝牙戒指app，可跟戒指一对一绑定。在app设置菜单，消费者可根据喜好开启来电、短信、微信、qq、闹钟提醒等功能，手机有上述事件触发时，戒指会震动提醒。打开app，可进入拍照和录像界面，此时短按戒指上的触摸按键，可遥控手机拍照和录像。长按戒指触摸按键，可遥控调整手机拍照焦距，真正实现一键远程拍照。

图3至图6还示出了本发明的一种充电宝，其包括一充电腔20，图7至图8示出了上述智能蓝牙便携式戒指可拆卸地安装在所述充电腔内，所述充电腔内设置有与每个充电铜针相配合的顶针。

如图3至图6所示，该充电宝包括底壳40和面壳41，所述充电腔形成在所述面壳上，所述底壳的侧面设置有一取戒指按键42，所述充电腔内设置有与所述取戒指按键相配合的戒指弹块43和戒指扣件44，所述戒指扣件扣住指环，所述取戒指按键通过一按键推块421与所述戒指扣件相连，以按下所述取戒指按键时，所述戒指扣件松开指环，并被所述戒指弹块弹出。

进一步地，所述戒指扣件相对所述取戒指按键的另一侧设置有用于使所述戒指扣件复位的弹簧45和弹簧压板46。

更进一步地，该充电宝还包括设置在所述底壳和面壳之间的充电主板5、充电电池6、电源输入口和电源按键8；所述电源输入口通过所述充电主板与所述充电电池电性连接；所述电源输入口包括设置在侧面的microusb电源输入口71和usb电源输出口72；所述电源按键8与所述电源输入口设置在同一侧面。

另外，在一些实施例中，该充电宝还包括设置在所述面壳上并靠近所述充电腔的开口的一排电量指示灯9以及设置在所述充电腔内的指示灯板91，所述指示灯板91与所述充电主板电性连接。

综上，上述智能蓝牙便携式戒指能与该充电宝组合使用，戒指不戴时，轻轻压戒指放入移动电源充电处，移动电源自动机械卡住戒指，戒指自动充电，充满自动停止，不戴时可以不用取走。取走戒指时只要轻轻按移动电源侧面的大按键，戒指就弹开，就可以轻松取走戒指。

以上内容是结合具体的实施方式对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干简单推演或替换。
