一种识别图形颜色的玩具盒的制作方法

本发明涉及儿童玩具领域，特别是一种识别图形颜色的玩具盒。

背景技术：

随着生活水平的提高，儿童玩具的种类越来越多，简单的玩具已经不能够吸引儿童的兴趣，需要添加现代元素结合声音、灯光等吸引儿童的注意力，并且在儿童玩耍的同时开发儿童的智力。

目前，在申请号为201120414903.6，名称为找形状玩具的专利中，结构简单，其用料少，成本低，有利于广泛销售，可以锻炼孩子们的快速反应能力和形状辨别能力，但是随着生活水平的提高，这种简单的玩具已经不具备足够的趣味性吸引儿童的兴趣，因此需要一种智能化带有声音、图形、颜色的新型玩具。

为了解决上述问题，本发明设计盒盖上表面设有显示屏、按键区，按键区设有的按键块上设有不同的图形，按键块内设有led灯，led灯显示不同的颜色，打开电磁锁后音箱播放音乐和提示音，同时显示屏上的图案不断变化，儿童可以根据提示音识别图形、颜色，增加玩具趣味性的同时学到知识。因此，设计一种识别图形颜色的玩具箱很有必要。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种识别图形颜色的玩具盒。

实现上述目的本发明的技术方案为，一种识别图形颜色的玩具盒，包括无盖盒体1,所述无盖盒体1后表面铰链连接有盒盖2，所述无盖盒体1内前后表面之间设有转轴3，所述转轴3左右两侧表面均连接有挡板4，所述无盖盒体1内左右两侧表面中心处均设有挡块5，所述无盖盒体1内下表面左端设有小型电池6，所述无盖盒体1内下表面右端设有控制器7，所述其中一个挡板4上表面设有小型音箱8，所述另一个挡板4上表面设有奖励糖果9，所述盒盖2上表面左端加工有一号凹槽10，所述一号凹槽10内设有显示屏12，所述盒盖2上表面且位于一号凹槽10后侧加工有三号凹槽14，所述三号凹槽14内设有提示屏15，所述盒盖2上表面右端加工有二号凹槽11，所述二号凹槽11内设有按键区13，所述盒盖2上表面且位于二号凹槽11后侧加工有一对圆形凹槽16，一对所述圆形凹槽16中的每个圆形凹槽16内均设有指示灯17，所述无盖盒体1左表面外侧设有电磁锁18，所述控制器的信号输入与按键区内的按键连接，所述控制器的电源输入与小型电池的正负极连接，所述控制器的视频输出通过视频线与显示屏和提示屏分别连接，所述控制器的音频输出端口，所述控制器的控制输出与电磁锁的控制端连接，所述控制器的音频输出与小音箱的信号端口连接，所述控制器的电源输出与指示灯连接并控制指示灯，所述小型音箱通过胶水粘贴在挡板上。

所述按键区13内设有16个按键块19，每个所述按键块19内均设有单独的led灯20，每个所述按键块19上的图形均不同，每个所述led灯20的颜色均不同。

所述按键块上的图案有圆形、三角形、四边形、五边形、六边形、椭圆形、心形、云朵形、菱形、五角星、六角形、花朵形等。

所述指示灯17为可红色和绿色相互变换的指示灯。

所述无盖盒体1、盒盖2边缘均加工有倒角，所述无盖盒体1、盒盖2材质均为pvc无毒塑料，所述显示屏12、提示屏15、指示灯17、led灯20均具有护眼功能。

所述小型电池是装有多节干电池的电池盒，所述电池盒通过螺钉固定在无盖盒体内下表面上。

所述指示灯是可红色绿色变换的led变色灯。

所述转轴3的两端插装在无盖盒体内的前后表面的插装孔上，所述转轴的两端分别与插装孔形成过盈配合。

所述挡块为矩形的橡胶块，所述挡块的外边缘与挡板的外边缘对齐，所述挡块的外表面上设有增大摩擦力的花纹，且挡块外表面下边缘攻有倒角，所述挡块通过胶水粘贴在挡板的下表面上。

利用本发明的技术方案制作的一种识别图形颜色的玩具盒，儿童根据显示屏上显示的图形、颜色，在按键区进行识别，儿童在玩玩具的同时学会了识别图形、颜色，既增加了玩具的趣味性又提高了儿童的识别能力。

附图说明

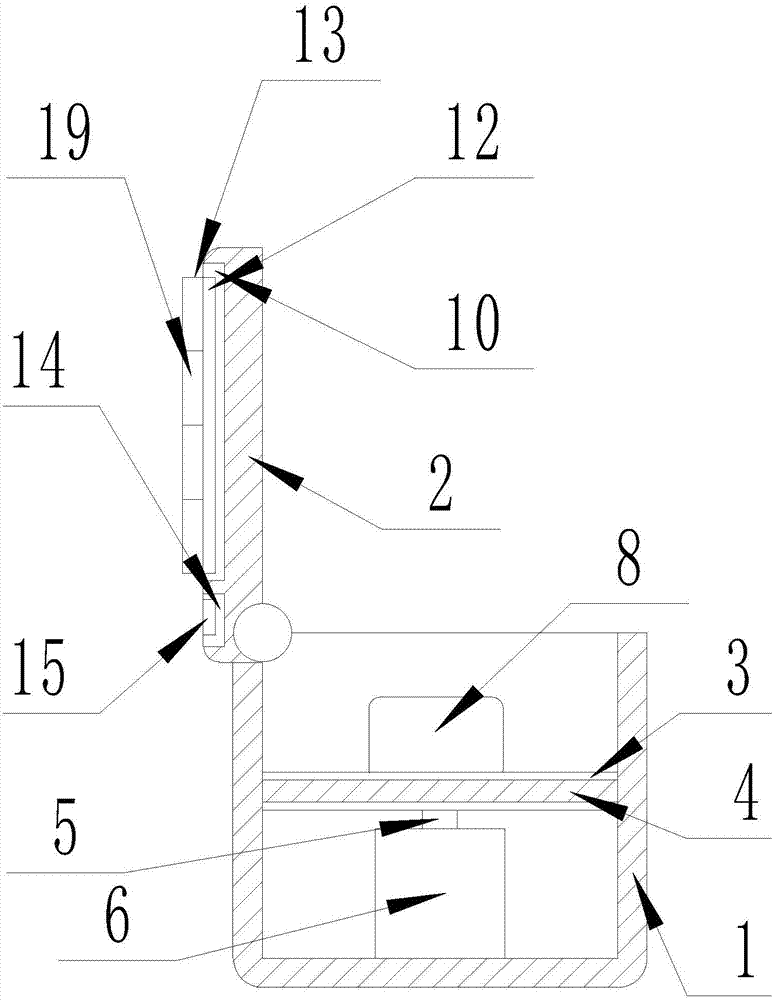

图1是本发明所述一种识别图形颜色的玩具盒的结构示意图；

图2是本发明所述一种识别图形颜色的玩具盒的左视图；

图3是本发明所述一种识别图形颜色的玩具盒的俯视图；

图中，1、无盖盒体；2、盒盖；3、转轴；4、挡板；5、挡块；6、小型电池；7、控制器；8、小型音箱；9、奖励糖果；10、一号凹槽；11、二号凹槽；12、二号凹槽；13、二号凹槽；14、三号凹槽；15、提示屏；16、圆形凹槽；17、指示灯；18、电磁锁；19、按键块；20、led灯。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-3所示，一种识别图形颜色的玩具盒，包括无盖盒体1,所述无盖盒体1后表面铰链连接有盒盖2，所述无盖盒体1内前后表面之间设有转轴3，所述转轴3左右两侧表面均连接有挡板4，所述无盖盒体1内左右两侧表面中心处均设有挡块5，所述无盖盒体1内下表面左端设有小型电池6，所述无盖盒体1内下表面右端设有控制器7，所述其中一个挡板4上表面设有小型音箱8，所述另一个挡板4上表面设有奖励糖果9，所述盒盖2上表面左端加工有一号凹槽10，所述一号凹槽10内设有显示屏12，所述盒盖2上表面且位于一号凹槽10后侧加工有三号凹槽14，所述三号凹槽14内设有提示屏15，所述盒盖2上表面右端加工有二号凹槽11，所述二号凹槽11内设有按键区13，所述盒盖2上表面且位于二号凹槽11后侧加工有一对圆形凹槽16，一对所述圆形凹槽16中的每个圆形凹槽16内均设有指示灯17，所述无盖盒体1左表面外侧设有电磁锁18，所述控制器的信号输入与按键区内的按键连接，所述控制器的电源输入与小型电池的正负极连接，所述控制器的视频输出通过视频线与显示屏和提示屏分别连接，所述控制器的音频输出端口，所述控制器的控制输出与电磁锁的控制端连接，所述控制器的音频输出与小音箱的信号端口连接，所述控制器的电源输出与指示灯连接并控制指示灯，所述小型音箱通过胶水粘贴在挡板上。其中，所述按键区13内设有16个按键块19，每个所述按键块19内均设有单独的led灯20，每个所述按键块19上的图形均不同，每个所述led灯20的颜色均不同；所述按键块上的图案有圆形、三角形、四边形、五边形、六边形、椭圆形、心形、云朵形、菱形、五角星、六角形、花朵形等；所述指示灯17为可红色和绿色相互变换的指示灯；所述无盖盒体1、盒盖2边缘均加工有倒角，所述无盖盒体1、盒盖2材质均为pvc无毒塑料，所述显示屏12、提示屏15、指示灯17、led灯20均具有护眼功能；所述小型电池是装有多节干电池的电池盒，所述电池盒通过螺钉固定在无盖盒体内下表面上；所述指示灯是可红色绿色变换的led变色灯；所述转轴3的两端插装在无盖盒体内的前后表面的插装孔上，所述转轴的两端分别与插装孔形成过盈配合；所述挡块为矩形的橡胶块，所述挡块的外边缘与挡板的外边缘对齐，所述挡块的外表面上设有增大摩擦力的花纹，且挡块外表面下边缘攻有倒角，所述挡块通过胶水粘贴在挡板的下表面上。

本实施方案的特点为，盒盖2上表面设有显示屏12、按键区13，儿童根据显示屏12上面显示的图案、颜色找出按键区13对应正确的的按键块19，按键正确绿色的指示灯17亮，若错误红色的指示灯17亮，提示屏15和小型音箱8也会给出图形、颜色语音提示，玩具盒不仅具有趣味性而且可以增强儿童识别能力。

在本实施方案中，在儿童玩玩具前，家长将盒盖2打开，将奖励糖果9放在挡板4上，合上盒盖2，打开电磁锁18，显示屏12随机显示不同的图形，并配合不同的颜色显示出来，按键区13的按键块19内的led灯20也点亮，同时小型音箱内播放音乐吸引儿童的注意力，儿童根据显示屏12显示的图形颜色，在按键区13按下对应的按键块19，按下正确的按键块19绿色的指示灯17会亮，按下错误的按键块19红色的指示灯17会亮提醒错误，如果儿童在10秒内没有按下正确的按键块19，提示屏15会显示提示的图形，如果儿童15秒内没有按下正确的按键块19，小型音箱8内会给出正确的语音提示，正确完成10个图形选择视为一组游戏，完整完成一组游戏后盒盖2会自动打开，儿童可以得到挡板上的奖励糖果9，家长在游戏结束后对玩具进行整理检查，当小型电池6电量不足时候，可以打开挡板4，挡板围绕着转轴3旋转，取出小型电池6，对小型电池6进行充电，充电结束后，放回无盖盒体1下表面。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
