一种输变电安全施工语音提示器的制作方法

本发明涉及防触电安全提示装置技术领域，具体地说是种输变电安全施工语音提示器。

背景技术：

为了减少因停电情况对人们生活、生产造成的影响，在输变电施工过程中，会采取带电作业的模式。工人在施工过程中，为了保证安全需要与输电线路保持一定的安全距离。但是，在现场施工过程中，一些工人往往无法准确保证在安全距离以内施工，造成被电击事故。

技术实现要素：

本发明的目的在于提供一种输变电安全施工语音提示器，用于解决施工过程中工人防触电的技术问题。

本发明解决其技术问题所采取的技术方案是：

一种输变电安全施工语音提示器，包括安全帽本体、控制系统，以及与控制系统电连接的封装箱系统、电场测量系统和报警系统；

所述的封装箱系统安装在安全帽本体的顶部，包括封装箱体、封装箱开合驱动机构和电场测量顶升机构，封装箱开合驱动机构水平安装在封装箱体内，电场测量顶升机构垂直安装在封装箱体内；所述封装箱体包括左上端滑板和右上端滑板；

所述封装箱体上设有开合滑槽，开合滑槽与所述的封装箱开合驱动机构对应设置；所述封装箱开合驱动机构包括开合驱动电机、开合驱动双向螺杆、开合左螺母、开合右螺母、开合左滑块、开合右滑块和开合驱动固定座，所述开合驱动固定座安装在所述开合滑槽的两端，开合驱动双向螺杆的两端可转动的安装在开合驱动固定座上，开合驱动电机的动力输出端与开合驱动双向螺杆的动力输入端连接；所述开合左螺母和开合右螺母分别匹配螺接在开合驱动双向螺杆的正向螺纹和反向螺纹上；所述开合左滑块安装在开合左螺母上，开合左滑块的内端可滑动的安装在开合滑槽内，开合左滑块的外端与所述左上端滑板连接；所述开合右滑块安装在开合右螺母上，开合右滑块的内端可滑动的安装在开合滑槽内，开合右滑块的外端与所述右上端滑板的内端固定连接；

所述封装箱体上设有顶升滑槽，顶升滑槽与所述电场测量顶升机构对应设置；电场测量顶升机构包括顶升螺杆、顶升螺母、顶升滑块、顶升支架、顶升电机和顶升固定座，顶升固定座固定安装在顶升滑槽的两端，顶升螺杆的两端可转动的安装在顶升固定座上，顶升电机的动力输出端与顶升螺杆的动力输入端连接，顶升螺母匹配连接在顶升螺杆上，顶升滑块固定安装在顶升螺母上，顶升滑块的内端可滑动的安装在顶升滑槽内；顶升支架的内端与所述的顶升滑块固定连接，顶升支架的外端与所述的电场测量系统的旋转支架连接；

所述电场测量系统可升降的安装在所述的封装箱体内，电场测量系统包括电场测量探头和电场测量旋转驱动机构；电场测量旋转驱动机构包括电场测量旋转驱动电机和电场测量转轴，电场测量旋转驱动电机通过底座固定安装在所述顶升支架上，电场测量旋转驱动电机的动力输出轴与所述电场测量转轴的动力输入端固定连接，所述的电场测量探头安装在电场测量转轴的顶端。

进一步的，所述封装箱体的下端采用凹陷结构，凹陷结构与安全帽本体的顶端相配合，凹陷结构内设有吸盘。

进一步的，所述的报警系统安装在所述安全帽本体的一侧，报警系统包括麦克和报警灯。

进一步的，所述封装箱体采用正方体空腔结构。

进一步的，所述封装箱体的前端板和后端板的上端外侧均设有滑轨，所述左上端滑板和右上端滑板的两侧均设有滑槽，滑槽与所述滑轨对应设置。

发明内容中提供的效果仅仅是实施例的效果，而不是发明所有的全部效果，上述技术方案中的一个技术方案具有如下优点或有益效果：

(1)在安全帽本体上设置电场测量系统，能够测量在一定范围内测量电场大小，当电场达到一定值时，能够通过报警系统对施工人员进行提示，防止意外情况的发生。

(2)当施工人员不施工时，所述的封装箱系统能够对电场测量系统进行封存；当施工人员达到施工环境后，封装箱系统又能在控制系统作用下打开，并将电场测量系统移出封装箱体进行探测工作。

附图说明

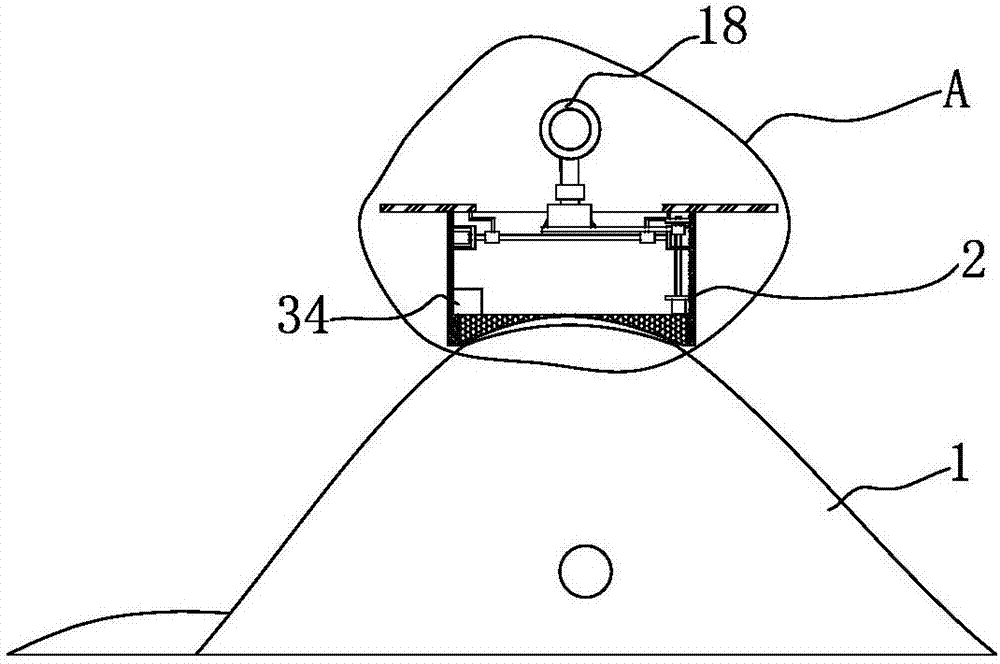

图1为本发明实施例中电场测量系统处于工作状态时的整体结构主视示意图；

图2为图1中封装箱体剖开后的示意图；

图3为图2中a处局部放大示意图；

图4为图3中b处局部放大示意图；

图中：1.安全帽本体；2.封装箱体；3.底板；4.左上端滑板；5.右上端滑板；6.开合滑槽；7.开合驱动电机；8.开合驱动双向螺杆；9.开合左螺母；10.开合右螺母；11.开合左滑块；12.开合右滑块；13.顶升螺杆；14.顶升螺母；15.顶升滑块；16.顶升支架；17.顶升电机；18.电场测量探头；19.电场测量旋转驱动电机；20.电场测量转轴；33.麦克；34.控制器。

具体实施方式

为了能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本发明进行详细阐述。应当注意，在附图中所图示的部件不一定按比例绘制。本发明省略了对公知组件和技术描述以避免不必要地限制本发明。

如图1至图4所示，一种输变电安全施工语音提示器，包括安全帽本体1、封装箱系统、电场测量系统、报警系统和控制系统。

所述的封装箱系统安装在安全帽本体1的顶部，封装箱系统包括封装箱体2、封装箱开合驱动机构和电场测量顶升机构，封装箱开合驱动机构水平安装在封装箱体2内的后端面上，用于实现封装箱顶部的开合，电场测量顶升机构垂直安装在封装箱体2内的右端面上，用于实现电场测量系统伸出或缩回封装箱体2内。所述封装箱体2采用正方体空腔结构，包括四周的侧围板、底板3、左上端滑板4和右上端滑板5，所述底板3固定安装在侧围板的底端，左上端滑板4和右上端滑板5可滑动的对称安装在侧围板的上端。所述底板3的下端采用凹陷结构，凹陷结构与安全帽本体1的顶端相配合适应；凹陷结构内设有吸盘，吸盘吸附在安全帽本体1的顶端；为了提高底板3与安全帽连接的牢固性，底板3通过螺钉与安全帽本体1连接。所述侧围板的前端板和后端板的上端外侧均设有滑轨，所述左上端滑板4和右上端滑板5的两侧均设有滑槽，滑槽与所述滑轨对应设置，左上端滑板4和右上端滑板5对称可滑动的安装在侧围板的顶端。所述侧围板的后端板的内侧上部水平方向上设有开合滑槽6，开合滑槽6与所述的封装箱开合驱动机构对应设置。所述封装箱开合驱动机构包括开合驱动电机7、开合驱动双向螺杆8、开合左螺母9、开合右螺母10、开合左滑块11、开合右滑块12和开合驱动固定座，所述开合驱动固定座对称的安装在所述开合滑槽6的下方两端，开合驱动双向螺杆8的两端可转动的安装在开合驱动固定座上，开合驱动电机7的动力输出端与开合驱动双向螺杆8的动力输入端连接；开合驱动电机7与所述的控制系统电连接；所述开合左螺母9和开合右螺母10分别匹配螺接在开合驱动双向螺杆8的正向螺纹和反向螺纹上。所述开合左滑块11安装在开合左螺母9上，开合左滑块11的内端可滑动的安装在开合滑槽6内，开合左滑块11的上端与所述左上端滑板4的内端固定连接；所述开合右滑块12安装在开合右螺母10上，开合右滑块12的内端可滑动的安装在开合滑槽6内，开合右滑块12的上端与所述右上端滑板5的内端固定连接。在开合驱动电机7的带动下，开合驱动双向螺杆8转动，从而开合左滑块11和开合右滑块12分别沿开合滑槽6向两侧反向或相向移动，进而实现左上端滑板4和右上端滑板5相对打开或闭合。所述侧围板的右端板上，竖直方向上设有顶升滑槽，顶升滑槽与所述电场测量顶升机构对应设置。所述电场测量顶升机构包括顶升螺杆13、顶升螺母14、顶升滑块15、顶升支架16、顶升电机17和顶升固定座，所述顶升固定座固定安装在所述顶升滑槽的两端，顶升螺杆13的两端可转动的安装在顶升固定座上，顶升电机17的动力输出端与顶升螺杆13的动力输入端连接，顶升螺母14匹配连接在顶升螺杆13上，顶升滑块15固定安装在顶升螺母14上，顶升滑块15的内端可滑动的安装在顶升滑槽内，顶升支架16的内端与所述的顶升滑块15固定连接，顶升支架16的外端与所述的电场测量系统固定连接；顶升电机17与所述的控制系统电连接。顶升电机17通过带动顶升螺杆13转动，从而顶升滑块15沿顶升滑槽上下移动，进而有顶升支架16带动电场测量系统进出所述的封装箱体2。

当施工人员佩戴安全帽到作业现场后，所述的电场测量系统用于测试电场大小，如果电场达到一定值，控制系统即通过报警系统报警，提示施工人员处于危险情况，需停止作业，远离施工环境。电场测量系统包括电场测量探头18和电场测量旋转驱动机构。电场测量旋转驱动机构包括电场测量旋转驱动电机19和电场测量转轴20，电场测量旋转驱动电机19通过底座固定安装在所述顶升支架16上，电场测量旋转驱动电机19的动力输出轴与所述电场测量转轴20的动力输入端固定连接，电场测量转轴20竖直安装；所述的电场测量探头18安装在电场测量转轴20的顶端，电场测量探头18和电场测量旋转驱动电机19分别与所述的控制系统电连接。电场测量旋转驱动电机19通过驱动电场测量转轴20的转动，进而带动顶端的电场测量探头18转动，探测周围的电场强弱。

所述的报警系统安装在所述安全帽本体1的一侧，报警系统包括麦克33和报警灯，报警系统与所述的控制系统电连接。所述的控制系统包括控制器34(单片机)和操作盘，所述控制器34安装在所述的封装箱体2内，并与所述的相应功能部件电连接；所述的操作盘安装在安全帽本体1的一侧，操作盘上设有相应的多个控制键(如开关键、电场报警设定键等)。

本发明实施例的优点在于：在安全帽本体1上设置电场测量系统，能够测量在一定范围内测量电场大小，当电场达到一定值时，能够通过报警系统对施工人员进行提示，防止意外情况的发生。当施工人员不施工时，所述的封装箱系统能够对电场测量系统进行封存；当施工人员达到施工环境后，封装箱系统又能在控制系统作用下打开，并将电场测量系统移出封装箱体2进行探测工作。

除说明书所述的技术特征外，均为本专业技术人员的已知技术。

上述虽然结合附图对本发明的具体实施方式进行了描述，但并非对本发明保护范围的限制，在本发明技术方案的基础上，本领域技术人员不需要付出创造性的劳动即可做出的各种修改或变形仍在本发明的保护范围内。
