隐形拉链的制作方法

本实用新型涉及一种拉链，特别是涉及一种隐形拉链。

背景技术：

随着人类社会经济和科学技术的发展，拉链由最初的金属材料向非金属材料，单一品种单一功能向多品种多规格综合功能发展，由简单构造到今天的精巧美观，五颜六色，经过了漫长的演变过程，其中隐形拉链不能用力大，容易损坏，发生氧化，对衣料造成污染。

技术实现要素：

本实用新型所要解决的技术问题是提供一种隐形拉链，其牢固性高，不容易损坏，寿命更长，不会污染衣料。

本实用新型是通过下述技术方案来解决上述技术问题的：一种隐形拉链，其包括布带、带筋、筋绳、链牙、牙链带、前带头、双开尾档件、插销、插座、加强胶带、拉头、拉片、中间连接件、锁扣、防护漆层，带筋位于布带与链牙之间，筋绳位于带筋的中间，链牙位于布带、带筋与筋绳的上方，牙链带通过链牙与带筋、筋绳组合而成，牙链带位于布带上方，前带头与牙链带一端的连接，双开尾档件与牙链带的另一端连接，插销与双开尾档件左侧连接，插座与布带连接，加强胶带与双开尾档件连接，拉头在牙链带上，拉片通过中间连接件与拉头连接，中间连接件固定在拉头上，锁扣位于前带头旁边，链牙上涂有防护漆层。

优选地，所述锁扣中设置有一个弹簧。

优选地，所述拉片包括牵拉部，所述牵拉部上一体连接有连接部，所述连接部包括竖直设置的根部，所述根部与牵拉部连接，所述根部上一体连接有弯曲部，所述弯曲部沿根部向一侧弯曲。

本实用新型的积极进步效果在于：本实用新型牢固性高，不容易损坏，寿命更长，不会污染衣料，结构简单，成本低。

附图说明

图1为本实用新型隐形拉链的结构示意图。

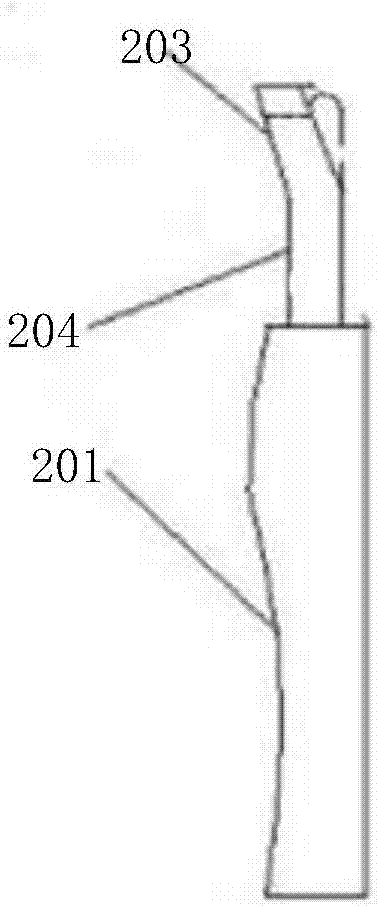

图2为本实用新型中拉片的结构示意图。

具体实施方式

下面结合附图给出本实用新型较佳实施例，以详细说明本实用新型的技术方案。

如图1所示，本实用新型隐形拉链包括布带1、带筋2、筋绳3、链牙4、牙链带5、前带头6、双开尾档件7、插销8、插座9、加强胶带10、拉头11、拉片12、中间连接件13、锁扣14、防护漆层15，布带1位于最底层，带筋2位于布带1与链牙4之间，筋绳3位于带筋2的中间，链牙4位于布带1、带筋2与筋绳3的上方，牙链带5通过链牙4与带筋2、筋绳3组合而成，牙链带5位于布带1上方，前带头6与牙链带5一端的连接，双开尾档件7与牙链带5的另一端连接，插销8与双开尾档件7左侧连接，插座9与布带1连接，加强胶带10与双开尾档件7连接，拉头11在牙链带5上，拉片12通过中间连接件13与拉头11连接，中间连接件13固定在拉头11上，锁扣14位于前带头6旁边，链牙4上涂有防护漆层15。

本实用新型隐形拉链的防护漆层制作包含如下步骤：

步骤一，将1～2克磷酸二氢铵、1.5克异构十醇聚氧乙烯醚、0.5克硼酸吗啉、1.5克六偏磷酸钠、17克异丁醇醚化脲醛树脂依次投入25克去离子水中，搅拌均匀；

步骤二，再依次投入2.5克硫代二丙酸双酯、1.2克仲烷基磺酸钠、0.4克2-氨乙基十七烯基咪唑啉、1.6克2-磷酸基-1，2，4-三羧酸丁烷、2.1克嵌段聚氧乙烯-聚氧丙烯醚，继续搅拌；

步骤三，搅拌至充分混合均匀，制得防护漆层。

锁扣14中设置有一个弹簧，方便了单手操作。

布带1上设有两个定位孔16，这样方便进行定位。

如图2所示，所述拉片2包括牵拉部201，所述牵拉部201上一体连接有连接部，所述连接部包括竖直设置的根部204，所述根部204与牵拉部201连接，所述根部204上一体连接有弯曲部203，所述弯曲部203沿根部204向一侧弯曲，这样有效的防止了拉片翘起，使得拉片与口袋平服。

本实用新型的工作原理如下：布带用于承载链牙及其他拉链组件，带筋用于加强布带的承载，筋绳用于加固带筋，这样牢固性高，不容易损坏，寿命更长。链牙用于与带筋、筋绳组合成牙链带，牙链带用于拉链啮合，前带头用于限止牙链带拉合时拉头滑出牙链带的止动件，双开尾档件用于与插管配合的管形档件，插销用于完全分开牙链带的管形件，插座用于完全分开牙链带的方块件。加强胶带用于增强插管、插座与布带结合强度，这样提高牢固性，不容易损坏，寿命更长。拉头用于拉开链牙啮合的运动部件，拉片用于方便拉开链牙啮合，中间连接件用于连接拉头与拉片，锁扣用于手拿拉链拉片使其扣入锁扣，并使得弹簧形变，然后手松开拉链，锁扣回弹使得拉片不能掉出锁扣，实现上锁。防护漆层用于保障牙链带长期使用，不会污染衣料。

综上所述本实用新型牢固性高，不容易损坏，寿命更长，不会污染衣料。

以上所述的具体实施例，对本实用新型的解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
