一种电动滑行旅行箱的制作方法

本实用新型涉及一种旅行箱，尤其涉及一种电动滑行旅行箱。

背景技术：

目前，国内的旅行箱工具存在以下技术缺陷：体积大、重量重、携带不方便，特别在乘飞机旅行时，在托运的过程中旅行箱容易丢失，而且一般的旅行箱都需要手拉，对于重量比较大的行李箱来说，在搬运过程中存在一定的不便性。

技术实现要素：

为解决上述技术问题，本实用新型提出一种电动滑行旅行箱，该电动滑行旅行箱可以自动控制滑行，且装有GPS定位系统，方便追踪行李箱。

为了达到上述目的，本实用新型的技术方案如下：一种电动滑行旅行箱，包括箱体，所述箱体的底部设置有四个万向轮、所述四个万向轮分别连接有一个直流电机，所述箱体上还设置有CPU、与CPU电连接的定位跟踪器、驱动模块、GPS定位模块以及通信模块，所述驱动模块用于控制直流电机驱动万向轮运动。

作为优选，每个所述直流电机都连接有一个减速机，因考虑到变向的震动以及电机的中心轴强度问题，故在每个直流电机上连接一个减速机，在保证直流电机低速运转的情况，来实现其驱动万向轮。

作为优选，所述箱体上还设置有与CPU电连接的陀螺仪和加速度传感器，陀螺仪和加速度传感器的设置可以精确控制旅行箱的运动轨迹和速度，不至于影响公共交通安全。

作为优选，所述定位跟踪器与安装在手机APP应用中的定位发射信号相配合工作用以跟随定位，在手机APP应用中设定发射信号，定位跟踪器通过追踪手机上的发射信号，可实现旅行箱在短距离内的自动追随动作，只要人拿着手机，启动滑行按钮，旅行箱就可以保持在短距离内随人运动，十分智能。

作为优选，所述箱体上还设置锂电池动力源，所述锂电池动力源为石墨烯基18650电池，锂离子快充技术，实现了快速充电。

本实用新型的有益效果：本旅行箱可在短距离内自动滑行，不用手拉，大大节省了人力，将人从体力搬运过程中解放出来；且可以与手机在短距离内自动连接，与手机自动跟随滑行。采用锂离子快充技术，实现了快速充电；自动GPS定位，行李在托运和分拣过程中不会丢失，方便追踪行李位置。

附图说明

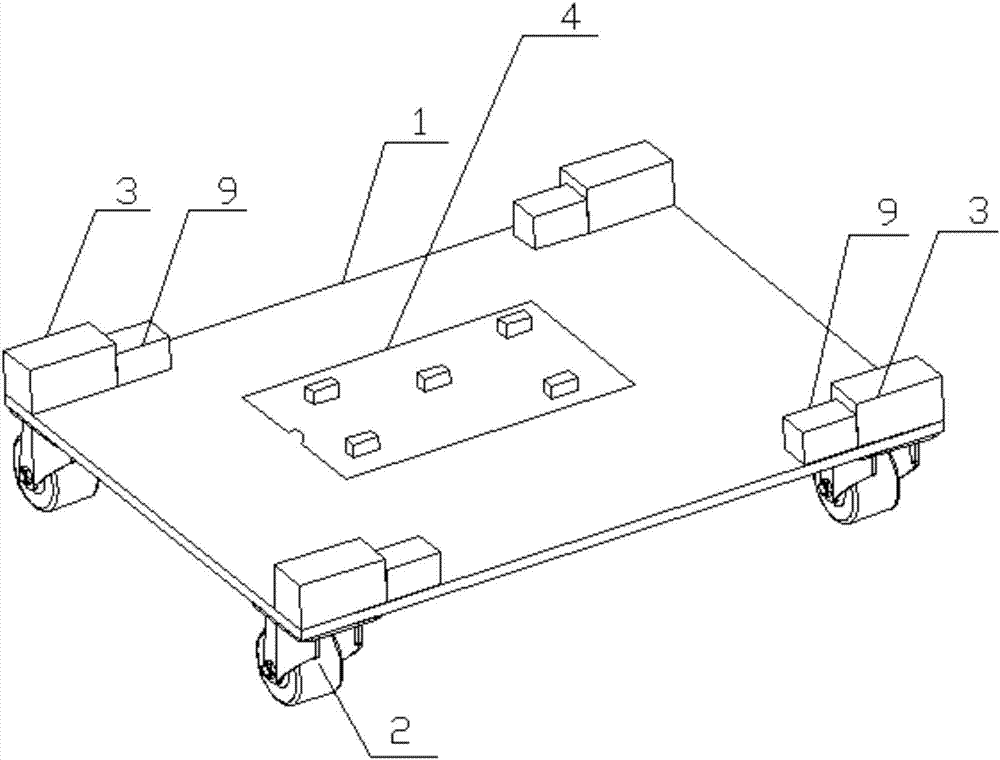

图1为本实用新型的结构示意图；

图2为图1中万向轮的结构示意图；

图3为CPU的结构示意图；

其中：1.箱体，2.万向轮，3.直流电机，4.CPU，5.定位跟踪器，6.驱动模块，7.GPS定位模块，8.通信模块，9.减速机，10.陀螺仪，11.加速度传感器，12.锂电池动力源。

具体实施方式

下面结合具体实施方式对本实用新型作进一步详细的说明。

如图1至图3所示，本实用新型公开了一种电动滑行旅行箱，包括箱体1，所述箱体1的底部设置有四个万向轮2、所述四个万向轮2分别连接有一个直流电机3，所述箱体1上还设置有CPU4、与CPU电连接的定位跟踪器5、驱动模块6、GPS定位模块7以及通信模块8，所述驱动模块6用于控制直流电机3驱动万向轮2运动。

每个所述直流电机3都连接有一个减速机9，因考虑到变向的震动以及电机的中心轴强度问题，故在每个直流电机3上连接一个减速机，在保证直流电机3低速运转的情况，来实现其驱动万向轮。

所述箱体1上还设置有与CPU电连接的陀螺仪10和加速度传感器11，陀螺仪10和加速度传感器11的设置可以精确控制旅行箱的运动轨迹和速度，不至于影响公共交通安全。

所述定位跟踪器5与安装在手机APP应用中的定位发射信号相配合工作用以跟随定位，在手机APP应用中设定发射信号，定位跟踪器4通过追踪手机上的发射信号，可实现旅行箱在短距离内的自动追随动作，只要人拿着手机，启动滑行按钮，旅行箱就可以保持在短距离内随人运动，十分智能。对于随行的速度和距离，使用者可以在手机APP上进行设置。

所述箱体1上还设置锂电池动力源12，所述锂电池动力源12为石墨烯基18650电池，锂离子快充技术，实现了快速充电。

本旅行箱可在短距离内自动滑行，不用手拉，大大节省了人力，将人从体力搬运过程中解放出来；且可以与手机在短距离内自动连接，与手机自动跟随滑行。采用锂离子快充技术，实现了快速充电；自动GPS定位，行李在托运和分拣过程中不会丢失，方便追踪行李位置。
