两侧开合的箱包的制作方法

本实用新型属于生活用品技术领域，尤其涉及一种两侧开合的箱包。

背景技术：

现有的箱包通常为箱、盖一体结构包体外观和结构固定，不能根据使用者在不同使用需求下进行更换调整。这使得箱包在打开时容易受到外部环境限制无法正常打开，另外，取放箱包内放置的物品，也会因箱包固定打开方式而受到一定的限制，现有箱包内部存放空间分区固定，不能针对性的为不同大小的物品提供存放位置，造成存放混乱取拿不便。使用者要全部打开包盖，经过翻找才能找到所需物品。

实用新型的内容

针对现有技术的不足，本实用新型要解决背景技术中的部分问题。

为了解决上述问题，本实用新型提供了一种两侧开合的箱包，包括箱包体，所述箱包体包括前壁，所述前壁与顶壁、后壁以及底壁依次首尾相连使箱包体形成贯通的通孔，所述箱包体的两侧分别设有第一侧盖和第二侧盖，当箱包体打开时，所述第一侧盖或所述第二侧盖能够转动；当所述第一侧盖转动时，转轴为所述箱包体一侧的边沿上任意位置的点；当所述第二侧盖转动时，转轴为所述箱包体另一侧的边沿上任意位置的点。

在一些实施例中，所述第一侧盖包括第一盖顶，围绕所述第一盖顶设有第一盖侧壁；所述第二侧盖包括第二盖顶，围绕所述第二盖顶设有第二盖侧壁；所述箱包体与所述第一侧盖壁、第二侧盖壁之间通过开尾拉链连接，

在一些实施例中，所述第一侧盖包括第一盖顶，围绕所述第一盖顶设有第一盖侧壁；所述第二侧盖包括第二盖顶，围绕所述第二盖顶设有第二盖侧壁；所述箱包体包覆有外套，该外套与所述第一侧盖壁之间通过开尾拉链连接。

在一些实施例中，所述第一侧盖包括第一盖顶，围绕所述第一盖顶设有第一盖侧壁；所述第二侧盖包括第二盖顶，围绕所述第二盖顶设有第二盖侧壁；所述第一侧盖壁与所述第二盖侧壁之间通过插扣、日字扣、粘扣或子母扣连接；所述第一侧盖壁、所述第二侧盖壁内侧与所述箱包体之间通过粘扣、子母扣或锁扣连接。

在一些实施例中，所述后壁外侧还设有背带，所述背带包括肩带，所述肩带一端设有旋转塑胶件，所述旋转塑胶件通过螺钉安装在所述后壁的上部，所述螺钉与所述旋转塑胶件之间设有垫片；所述肩带另一端连接副带，所述副带安装在所述后壁的下部。

在一些实施例中，所述箱包体内还包括隔布，所述隔布能够被拆卸，通过所述隔布将箱包体内分隔成用于盛放不同形状大小物品的的空间。

在一些实施例中，所述第一侧盖、所述第二侧盖上设有数条折痕，所述折痕的位置对应所述隔布的位置；所述折痕的形式包括但不限于纵向、横向或纵横交错。

在一些实施例中，所述顶壁外侧还设有第一支架包，所述第一支架包包括第一支架包体，所述第一支架包体上位于前壁侧设有第一支架包盖，所述第一支架包盖与所述第一支架包体之间采用旋转限位连接结构。

在一些实施例中，所述前壁外侧还设有第二支架包，所述第二支架包包括第二支架包体，所述第二支架包体上位于所述包体一侧设有第二支架包盖，所述第二支架包盖与所述第二支架包体之间采用旋转限位连接结构。

在一些实施例中，所述箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实用新型通过采用贯通的通孔式箱包体，箱包内可以根据放置物品的形状大小设置对应的隔层，侧盖可以以任意角度打开不受限制，使得使用者在打开箱包及取放物品时更加方便，不会受到箱包打开方式的限制。侧盖与箱包体采用分离式结构，使用者可根据使用需求更换不同花色、材质、功能的侧盖。

附图说明：

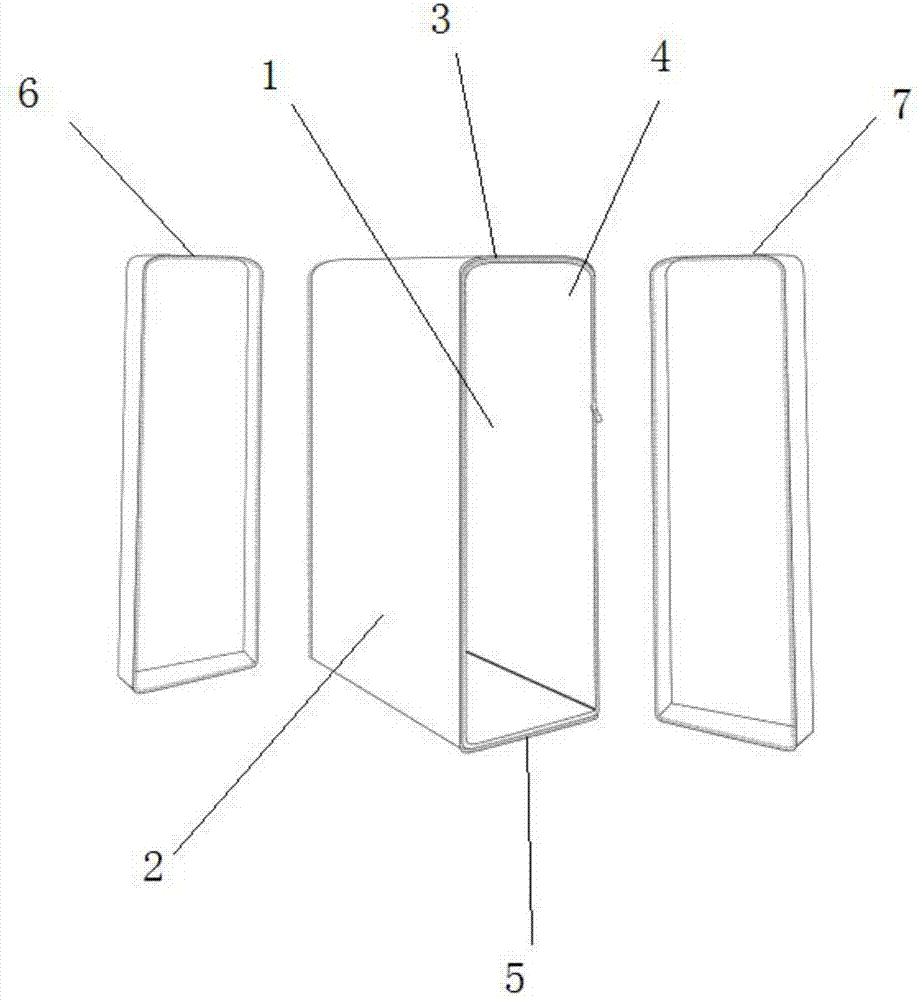

图1是本实用新型两侧开合的箱包体的结构示意图；

图2是本实用新型的两侧开合的箱包实施例1的结构示意图；

图3是本实用新型的两侧开合的箱包实施例2的结构示意图；

图4是本实用新型的两侧开合的箱包实施例3的结构示意图；

图5是本实用新型的两侧开合的箱包实施例4的结构示意图；

图6是本实用新型的两侧开合的箱包实施例4的结构示意图；

图7是本实用新型的两侧开合的箱包实施例5的结构示意图；

图8是本实用新型的两侧开合的箱包实施例6的结构示意图；

图9是本实用新型的两侧开合的箱包实施例7的结构示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当说明的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

实施例1：如图1所示，本实用新型提供了一种两侧开合的箱包，包括箱包体1，箱包体包括前壁2，前壁2与顶壁3、后壁4以及底壁5依次首尾相连使箱包体1形成贯通的通孔，箱包体1的两侧分别设有第一侧盖6和第二侧盖7，当箱包体打开时，第一侧盖6或第二侧盖7能够转动；当第一侧盖6转动时，转轴为箱包体1一侧的边沿上任意位置的点；当第二侧盖7转动时，转轴为箱包体1另一侧的边沿上任意位置的点。

在本实施例一些可选的实施方式中，如图2所示，箱包体1内还包括隔布11，隔布11能够被拆卸，通过隔布11将箱包体1内分隔成用于盛放不同形状大小物品的的空间，例如将隔布横置，在顶部设置用于放置充电器的区域，又例如将隔布竖起，设置用于放置笔记本电脑或ipad的区域。

在本实施例一些可选的实施方式中，隔布与箱包体内侧通过粘扣、子母扣或锁扣方式连接。

在本实施例一些可选的实施方式中，隔布11为数条纵向放置的隔布。

在本实施例一些可选的实施方式中，隔布11为数条横向放置的隔布。

在本实施例一些可选的实施方式中，隔布11为数条纵向、横向交错放置的隔布。

在本实施例一些可选的实施方式中，第一侧盖6、第二侧盖7上设有数条折痕12，折痕12的位置对应隔布11的位置。

在一些实施例中，折痕的形式包括但不限于纵向、横向或纵横交错。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过贯通的通孔式箱包体，侧盖与箱包体采用分离式结构，侧盖可以以任意角度打开不受限制，使得使用者在打开箱包体时更加方便；隔布的设计让使用者可以对箱包体1内的空间进行随意的分隔，用于放置不同形状大小的物品，使得放置物品更加方便，不会受到箱包体打开方式的限制。

实施例2：如图3所示，与实施例1结构基本相同，其中，第一侧盖6包括第一盖顶61，围绕第一盖顶61设有第一侧盖侧壁62；第二侧盖7包括第二盖顶71，围绕第二盖顶71设有第二侧盖侧壁72；箱包体1与第一侧盖壁62和第二侧盖壁72之间通过开尾拉链连接，拉头81与拉头82同时反方向拉开或单独向一侧拉开，拉头所停留的位置，即是第一侧盖或第二侧盖开合的轴点。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有数与隔布11位置对应的纵向折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有与隔布11位置对应的横向折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有数与隔布11位置对应的纵向、横向交错的折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过采用贯通的通孔式箱包体，侧盖与箱包体采用开尾拉链结构，拉链拉开后侧盖可以以任意角度打开不受限制，使得使用者在打开箱包体时更加方便。

实施例3：如图4所示，与实施例1结构基本相同，其中，第一侧盖包6括第一盖顶61，围绕第一盖顶61设有第一侧盖侧壁62；第二侧盖7包括第二盖顶71，围绕第二盖顶71设有第二侧盖侧壁72；箱包体1还包覆有外套8，该外套8与第一侧盖壁62和第二侧盖壁72之间通过开尾拉链连接，拉头81与拉头82反方向拉开后的闭合处即是第一侧盖或第二侧盖开合的轴点。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有数与隔布11位置对应的纵向折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有与隔布11位置对应的横向折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有数与隔布11位置对应的纵向、横向交错的折痕12，开尾拉链打开到折痕12处，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过采用贯通的通孔式箱包体，侧盖与箱包体采用开尾拉链结构，拉链拉开后侧盖可以以任意角度打开不受限制，使得使用者在打开箱包体时更加方便。

实施例4：如图5所示，与实施例1结构基本相同，其中，第一侧盖6包括第一盖顶61，围绕第一盖顶61设有第一侧盖侧壁62；第二侧盖7包括第二盖顶71，围绕第二盖顶71设有第二侧盖侧壁72；第一侧盖壁62与第二盖侧壁72之间通过插扣、日字扣、粘扣或子母扣连接；第一侧盖壁62、第二侧盖壁72内侧与箱包体1之间通过数个粘扣、子母扣或锁扣连接。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有与隔布11位置对应的纵向折痕12，第一侧壁62或第二侧盖壁72内侧与箱包体1之间的部分粘扣、子母扣或锁扣打开，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有与隔布11位置对应的横向折痕12，第一侧壁62或第二侧盖壁72内侧与箱包体1之间的部分粘扣、子母扣或锁扣打开，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，第一侧盖6或第二侧盖7设有与隔布11位置对应的纵向、横向交错的折痕12，第一侧壁62或第二侧盖壁72内侧与箱包体1之间的部分粘扣、子母扣或锁扣打开，第一侧盖6或第二侧盖7即可部分弯折打开。

在本实施例一些可选的实施方式中，如图5所示，第一侧盖壁62与第二盖侧壁72之间通过插口90连接。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过采用贯通的通孔式箱包体，侧盖与箱包体采用扣合连接结构，侧盖解扣后可以以任意角度打开不受限制，使得使用者在打开箱包体时更加方便。

实施例5：如图6所示，与实施例1结构基本相同，其中，顶壁3外侧还设有第一支架包30，第一支架包30包括第一支架包体31，第一支架包体31上位于前壁2侧设有第一支架包盖32，第一支架包盖32与第一支架包体31之间采用旋转限位连接结构，该旋转限位连接结构为本领域技术人员惯用的技术手段。

在本实施例一些可选的实施方式中，如图7所示，第一支架包体31底部以及顶壁3设有贯通的通孔，通过螺钉穿过通孔将手机支架固定在第一支架包体31内。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过设置第一支架包，当把手机放置在第一支架包上，就起到支撑手机的作用。可以释放双手从而避免长时间握持手机时引起的关节间的软骨组织退化，和手指出现骨关节炎。利用箱包体自身的高度可以避免因长时间低头看手机所引起的的不适，过长时间低头看手机会给脊柱、脖颈和背部带来更大压力，会造成颈椎和背部肌肉的损伤。

实施例6：如图8所示，与实施例1结构基本相同，其中，前壁2外侧还设有第二支架包20，第二支架包20包括第二支架包体21，第二支架包体21上位于箱包体1一侧设有第二支架包盖22，第二支架包盖22与第二支架包体21之间采用旋转限位连接结构，该旋转限位连接结构为本领域技术人员惯用的技术手段。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

由于采用了上述技术方案，与现有的技术相比，本实施例通过设置第二支架包，当把ipad、平板电脑或笔记本放置在第二支架包上，就起到支撑的作用。可以释放双手从而避免长时间握持手机时引起的关节间的软骨组织退化，和手指出现骨关节炎。利用箱包体自身的高度可以避免因长时间低头看手机所引起的的不适，过长时间低头看手机会给脊柱、脖颈和背部带来更大压力，会造成颈椎和背部肌肉的损伤。

实施例7：如图9所示，与实施例1结构基本相同，其中，后壁4外侧还设有背带，背带包括肩带41，肩带41一端设有旋转塑胶件，旋转塑胶件通过螺钉安装在后壁4的上部，螺钉与旋转塑胶件之间设有垫片；肩带41另一端连接副带42，副带42安装在后壁4的下部。

由于采用了上述技术方案，与现有的技术相比，本实施例通过在肩带设置旋转塑胶件，可以根据人体的肩斜度等进行调整，这样在背负箱包体时可以使双肩达到均衡的受力从而减轻对双肩的压力及损害。

在本实施例一些可选的实施方式中，箱包包括但不限于书包、旅行包、拉杆箱、单肩背包、双肩背包、手提包、电脑包或化妆箱。

以上结合附图详细描述了本实用新型的优选方式，但是，本实用新型并不限于上述实施方式中的具体细节，在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，这些简单变型均属于本实用新型的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不予矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本实用新型多各种可能的组合方式不再另行说明。

此外，本实用新型的各种不同的实施方式之间也可以进行任意组合，只要其不违背本实用新型的思想，其同样应当视为本实用新型所公开的内容。
