一种气门可调的电吹风机的制作方法

本实用新型属于小电器产品，具体地涉及一种气门可调的电吹风机。

背景技术：

电吹风现已成为人们必不可少的生活用品，给人们的日常生活带来了极大的便利，但现有的电吹风一般进风口风量大小不可调，出风口风量大小一般也不可调。为了解决不管是在夏天还是在冬天，人们都可以根据自己的需要调节风力的热量和大小，进而获得更符合心意的冷风和热风的问题，设计一种通过调整气门打开量控制进风量大小，从而控制出风口风量大小和温度的电吹风机，以满足人们的日常需求，物尽其用。

技术实现要素：

本发明要解决的技术问题就是克服现有技术的不足，提供一种通过调整气门打开量控制进风量大小，从而控制出风口风量大小和温度的电吹风机。

为克服现有技术的不足，本实用新型采取以下技术方案：

一种气门可调的电吹风机，包括温控开关、电吹风机壳、进风口、调节旋钮、手柄、电源开关、电流热保护继电器、电源线接口和套嘴，其特征在于：电吹风机壳出风口端能更换、配合套嘴，套嘴有多种型号便于更换获得不同的风吹效果，电吹风机壳出风口与套嘴连接位置设有温控开关，电吹风机壳内风机位置设有进风口和调节旋钮，进风口中心设有轴套，进风口下部设有定位销，调节旋钮与轴一端通过螺纹连接，轴上套有弹簧，弹簧两端分别与电吹风机壳和调节旋钮端面连接，轴的另一端穿过轴套固定在可旋气门盘中心位置，可旋气门盘上也设有相同进风口和行程控制的滑槽，可旋气门盘通过轴与轴套灵活配合并限制轴向运动，电吹风机壳上的进风口和可旋气门盘上的进风口均为一致扇形，电吹风机壳下端设有手柄，手柄侧面设有电源开关，手柄内下部设有电流热保护继电器，手柄下端设有电源线接口。

所述温控开关，在出风口温度达到保护值高限时，能自动切断电吹风机内电热丝的电源停止发热，避免吹风机出风温度过高影响安全使用。

所述电流热保护继电器，在电吹风机工作电流超出额定值时切断电源实现过载保护，自动断电功能有利安全也能延长电吹风机使用寿命。

电吹风机接电使用时，打开电源开关电吹风机开始工作，通过调节旋钮带动可旋气门盘旋转，从而调节电吹风机壳上的进风口和可旋气门盘上的进风口的重合度，控制进风量的大小，当电吹风机壳上的进风口和可旋气门盘上的进风口适度错开时，进风口关小，套嘴出口风量能达到较小；当电吹风出风温度过高，达到温控开关保护值时，温控开关断开，切断电热丝的电源，电热丝停止发热，当电吹风机壳上的进风口和可旋气门盘上的进风口重合时，进风口完全开启，套嘴出口风量最大，套嘴出口风的温度相对最低。通过调节电吹风机壳上的进风口和可旋气门盘上的进风口重合度的大小，能控制套嘴出口风量大小与温度高低，定位销与行程控制的滑槽可以限制气门盘旋转行程，限定进风口调节行程在恰当范围。

与现有技术相比，本实用新型的有益效果在于：

本实用新型通过调节旋钮调整电吹风机壳上进风口和可旋气门盘上进风口重合度，调节电吹风出口风量大小同时实现温度调节；通过温控开关自动工作，防范吹风温度过高，也有利延长电热丝使用寿命；通过电流热保护继电器实现电流过载保护，延长电吹风机使用寿命。

附图说明

图1是本实用新型平面结构示意图。

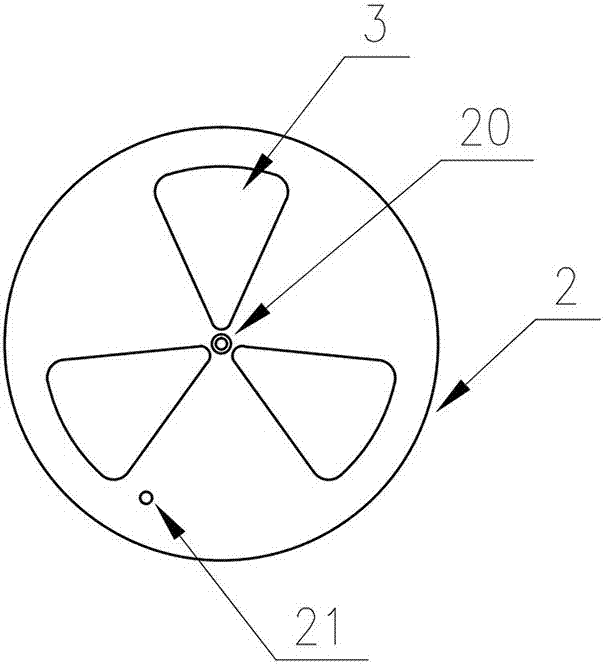

图2是电吹风机壳开孔结构示意图。

图3是可旋气门盘结构示意图。

图4是气门装配结构平面图。

图5是气门装配结构剖面图。

图中所示数字标注表示为：1、温控开关；2、电吹风机壳；3、进风口；4、调节旋钮；5、手柄；6、电源开关；7、电流热保护继电器；8、电源线接口；9、套嘴；20、轴套；21、定位销；22、可旋气门盘；23、轴；24、滑槽；25弹簧。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进一步具体说明。

如图1、图2、图3、图4和图5所示一种气门可调的电吹风机，包括温控开关1、电吹风机壳2、进风口3、调节旋钮4、手柄5、电源开关6、电流热保护继电器7、电源线接口8和套嘴9，其特征在于：电吹风机壳2出风口端能更换、配合套嘴9，套嘴有多种型号便于更换获得不同的风吹效果，电吹风机壳2出风口与套嘴9连接位置设有温控开关1，电吹风机壳2内风机位置设有进风口3和调节旋钮4，进风口3中心设有轴套20，进风口3下部设有定位销21，调节旋钮4与轴23一端通过螺纹连接，轴23上套有弹簧25，弹簧25两端分别与电吹风机壳2和调节旋钮4端面连接，轴23的另一端穿过轴套20固定在可旋气门盘22中心位置，可旋气门盘22上也设有相同进风口3和行程控制的滑槽24，可旋气门盘22通过轴23与轴套20灵活配合并限制轴向运动，电吹风机壳2上的进风口3和可旋气门盘22上的进风口3均为一致扇形，电吹风机壳2下端设有手柄5，手柄5侧面设有电源开关6，手柄5内下部设有电流热保护继电器7，手柄5下端设有电源线接口8。

所述温控开关1，在出风口温度达到保护值高限时，能自动切断电吹风机内电热丝的电源停止发热，避免吹风机出风温度过高影响安全使用。

所述电流热保护继电器7，在电吹风机工作电流超出额定值时切断电源实现过载保护，自动断电功能有利安全也能延长电吹风机使用寿命。

电吹风机接电使用时，打开电源开关6电吹风机开始工作，通过调节旋钮4带动可旋气门盘22旋转，从而调节电吹风机壳2上的进风口3和可旋气门盘22上的进风口3的重合度，控制进风量的大小，当电吹风机壳2上的进风口3和可旋气门盘22上的进风口3适度错开时，进风口关小，套嘴9出口风量能达到较小；当电吹风出风温度过高，达到温控开关1保护值时，温控开关1断开，切断电热丝的电源，电热丝停止发热，当电吹风机壳2上的进风口3和可旋气门盘22上的进风口3重合时，进风口完全开启，套嘴9出口风量最大，套嘴9出口风的温度相对最低。通过调节电吹风机壳2上的进风口3和可旋气门盘22上的进风口3重合度的大小，能控制套嘴9出口风量大小与温度高低，定位销21与行程控制的滑槽24可以限制气门盘旋转行程，限定进风口调节行程在恰当范围。

上述只是本实用新型的较佳实施例，并非对本实用新型作任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围的情况下，都可利用上述揭示的技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型技术实质对以上实施例所做的任何简单修改、等同变化及修饰，均应落在本实用新型技术方案保护的范围内。
