滴管及具备该滴管的化妆品容器的制作方法

本发明涉及化妆品容器领域，尤其涉及滴管及具备该滴管的化妆品容器。

背景技术：

当前，眼线、唇彩等已经成为女士们随身携带的常用化妆品，但是现有的用来装眼线、唇彩，粉底液，护肤等)的容器却并不能满足使用的(特殊)需要。普通的容器都是一个瓶体配合一个蘸头，化妆品装盛在瓶体内，需要使用的时候，直接用蘸头从瓶体内不断的蘸取，直到化妆完成为止。但是，这种容器使用起来非常的不方便，需要不断的蘸取。而且很多化妆品的化学活性都是很强的，不断的蘸取过程中，会不断的接触到空气，化妆品会非常容易变质。同时，普通的化妆品容器在蘸取化妆品的时候，根本无法准确的控制蘸取的量。如果化妆品一下蘸取的量太多了，就无法正常的化妆了。

技术实现要素：

本发明的目的是要提供一种方便使用的化妆品容器。

根据本发明的目的，本发明的一个方面，提供一种滴管，其包括弹性帽、管体和头部件，弹性帽与所述管体的一端密封连接，保证弹性帽与管体之间不会漏气，头部件与管体的另一端连接，头部件与管体之间尽量也是密封不漏气的连接，管体为空心管体，弹性帽能够发生形变且内部为空心结构，管体的内部空心部分与所述弹性帽的内部空心部分相通，头部件上设有供流体状物质通过的联通结构，流体状物质能够通过联通结构进入到管体内或者从管体内流出。

其有益效果是，本发明中的弹性帽可以采用橡胶帽，也可以是从上往下按压的弹性帽，弹性帽需要可以实现的功能是，在对弹性帽进行按、压、挤等操作时，弹性帽可以发生形变，并在产生形变时产生一定的吸力。在使用的时候，使用者可以先用挤压弹性帽，然后松开，将化妆品物质吸到 管体内，然后再慢慢的通过弹性帽的形变，慢慢控制管体内的化妆品物质通过联通结构流出来，同时，可以在慢慢流出的过程中进行使用。使用这种滴管可以只需要进行一次提取即可以，不需要进行多次蘸取，可以保护化妆品不会变质。同时，使用者稍微有意识的控制弹性帽的形变量，还可以有目的地控制提取的化妆品的量，提取的量多或者量少，可以根据使用者的需要来决定。

在一些实施方式中，头部件为棉头，棉头包括一体成型的连接部和接触部，接触部的外径大于所述连接部的外径，连接部插入所述管体内，接触部上设有接触面，联通结构为设置在所述接触面上的通孔，通孔与所述管体的内部空心部分相通。其有益效果是，化妆品可以从接触面的通孔处慢慢的流出，然后使用者可以通过接触部的接触面进行涂抹或者擦拭等化妆操作。

在一些实施方式中，头部件为毛刷，毛刷包括刷柄和刷毛，刷柄的一端插入到所述管体内，刷柄的另一端与刷毛连接，刷柄为空心结构，联通结构为刷毛之间的空隙，流体状物质能够通过刷毛之间的空隙和刷柄的空心结构进入到管体内或者从管体内流出。其有益效果是，化妆品可以从刷毛之间的空隙处慢慢的流出，然后使用者可以通过刷毛进行涂抹或者擦拭等化妆操作。

在一些实施方式中，弹性帽的外部套设有顶盖，顶盖内部设有容置空间，弹性帽设于所述顶盖内部，顶盖的侧壁设有缺口，弹性帽与缺口相对应。其有益效果是，设置顶盖可以防止弹性帽受到破坏，同时设置缺口又不会妨碍使用者正常的挤压弹性帽。

在一些实施方式中，缺口设有两个，两个缺口对称设置于顶盖的侧壁上，缺口的剖面视图呈弧形。其有益效果是，设置两个缺口，方便使用者同时采用食指和拇指两个手指来进行挤压操作。

在一些实施方式中，弹性帽为按压式弹性帽，按压式弹性帽的上方设有按压盖，按压盖与所述顶盖相配合。其有益效果是，本发明的弹性帽也可以采用按压式的弹性帽，通过控制按压式弹性帽的形变量，从而准确定量的提取化妆品。

根据本发明的另一个方面，提供了一种化妆品容器，其包括容器体和和滴管，容器体具有容纳流体性物质的功能，滴管伸入到所述容器体内。其有益效果是，通过在化妆品容器当中搭配一个本发明提供的滴管，就可 以先将化妆品物质吸到管体内，然后再慢慢控制管体内的化妆品物质通过联通结构流出来，同时，可以在慢慢流出的过程中进行使用。这种化妆品容器可以极大的方便使用者，尤其适用于便携式的化妆品。

在一些实施方式中，管体的顶部还包括端盖，端盖的顶部为空心设计，端盖顶部设有凸沿，所述弹性帽底部外侧设有与凸沿相配合的边沿。其有益效果是，通过凸沿和边沿的配合，可以实现端盖与弹性帽的良好连接。

在一些实施方式中，弹性帽的外部套设有顶盖，顶盖内部设有容置空间，弹性帽设于所述顶盖内部，顶盖的侧壁设有缺口，弹性帽与所述缺口相对应，缺口设有两个，两个缺口对称设置于顶盖的侧壁上，缺口的剖面视图呈弧形。其有益效果是，设置顶盖可以防止弹性帽受到破坏，同时设置缺口又不会妨碍使用者正常的挤压弹性帽，设置两个缺口，方便使用者同时采用食指和拇指两个手指来进行挤压操作。

在一些实施方式中，化妆品容器还包括空心结构的塞头，所述塞头位于所述容器体的顶部，所述塞头插入并固设于容器体的开口处，所述管体穿过所述塞头并插入到容器体内部，所述塞头的内径与所述管体的外径相匹配。其有益效果是，一方面，塞头与管体一起配合，实现较好的密封效果，防止容器体内的化妆品流出来；另一方面，当滴管拔出来的时候，头部件会从塞头的空心结构中通过，由于塞头的内径与所述管体的外径相匹配，所以塞头的内侧壁就可以将头部件上面沾到的多余的化妆品刮去，防止头部件上沾到过多的化妆品而影响使用。

附图说明

图1为本发明一实施方式的滴管的结构示意图；

图2为本发明又一实施方式的滴管的结构示意图；

图3为带如图1所示滴管的化妆品容器的结构示意图；

图4为图3另一个角度的示意图；

图5为图3的分解状态示意图；

图6为带如图2所示滴管的化妆品容器的结构示意图；

图7为本发明一实施方式的化妆品容器的结构示意图。

具体实施方式

下面结合附图1至附图7对本发明作进一步详细的说明。

首先，对本发明提供的滴管进行详细说明，如图1所示，本发明一实施方式的滴管，其包括弹性帽101、管体102和头部件，其中，弹性帽101与管体102的一端密封连接，保证弹性帽101与管体102之间不会漏气，在弹性帽101发生形变的时候，管体102内的气压就会发生变化，产生负压，从而产生吸力。头部件与管体102的另一端连接，管体102为空心管体102，弹性帽101能够发生形变且内部为空心结构，管体102的内部空心部分与弹性帽101的内部空心部分相通，头部件上设有供流体状物质通过的联通结构，流体状物质能够通过联通结构进入到管体102内或者从管体102内流出。

本发明中的弹性帽101可以采用橡胶帽，也可以是从上往下按压的弹性帽，弹性帽101需要可以实现的功能是，在对弹性帽101进行按、压、挤等操作时，弹性帽101可以发生形变，并在产生形变时产生一定的吸力，在使用的时候，使用者可以先用挤压弹性帽101，然后松开，将化妆品物质吸到管体102内，然后再慢慢的通过弹性帽101的形变，慢慢控制管体102内的化妆品物质通过联通结构流出来，同时，可以在慢慢流出的过程中进行使用。使用这种滴管可以只需要进行一次提取即可以，不需要进行多次蘸取，可以保护化妆品不会变质。同时，使用者稍微有意识的控制弹性帽101的形变量，还可以有目的地控制提取的化妆品的量，提取的量多或者量少，可以根据使用者的需要来决定。

其中，本发明当中的头部件可以有多种形式。如图1所示的实施例一，该实施例中的头部件为棉头，棉头包括一体成型的连接部1031和接触部1032，接触部1032的外径大于连接部1031的外径，连接部1031插入管体102内，连接部1031与管体102之间的连接不是密封的。在使用的时候，需要将整个棉头以及管体102的一部分插入到化妆品内，从而产生一个液封，防止漏气。从而将化妆品顺利的吸入到管体102内。接触部1032上设有接触面1033，联通结构为设置在接触面1033上的通孔1034，通孔1034与管体102的内部空心部分相通。其有益效果是，化妆品可以从接触面1033的通孔1034处慢慢的流出，然后使用者可以通过接触部1032的接触面1033进行涂抹或者擦拭等化妆操作。

实施例二提供了一种更优的方案，与实施例一的区别是：连接部1031与管体102是密封不漏气的连接，那样的话使用者就可以仅将棉头的接触部插入待吸的化妆品中，不需要将整个棉头都插入到化妆品内，管体102 的侧壁上面不会沾上化妆品，方便使用者使用。

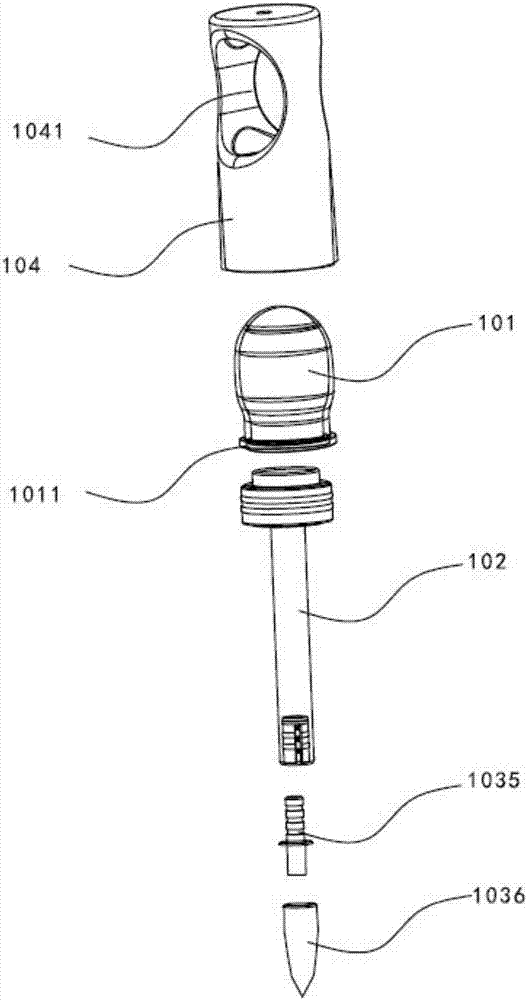

如图2所示的实施例三，该实施例中的头部件为毛刷，毛刷包括刷柄1035和刷毛1036，刷柄1035与管体102之间的连接不是密封的。在使用的时候，需要将整个毛刷以及管体102的一部分插入到化妆品内，从而产生一个液封，防止漏气。从而将化妆品顺利的吸入到管体102内。刷柄1035的一端插入到管体102内，刷柄1035的另一端与刷毛1036连接，刷柄1035为空心结构，联通结构为刷毛1036之间的空隙，流体状物质能够通过刷毛1036之间的空隙和刷柄1035的空心结构进入到管体102内或者从管体102内流出。其有益效果是，化妆品可以从刷毛1036之间的空隙处慢慢的流出，然后使用者可以通过刷毛1036进行涂抹或者擦拭等化妆操作。

实施例四提供了一种更优的方案，与实施例三的区别是：刷柄1035与管体102是密封不漏气的连接，那样，使用者就可以仅将毛刷的刷柄1035插入待吸的化妆品中，不需要将整个毛刷都插入到化妆品内，管体102的侧壁上面不会沾上化妆品，方便使用者使用。

为了尽量的保护弹性帽101，在弹性帽101的外部可以套设有顶盖104，顶盖内部设有容置空间，弹性帽101设于顶盖104内部，顶盖104的侧壁设有缺口1041，弹性帽101与缺口1041相对应。其有益效果是，设置顶盖104可以防止弹性帽101受到破坏，同时设置缺口1041又不会妨碍使用者正常的挤压弹性帽101。

顶盖104上的缺口1041可以设置两个，两个缺口1041对称设置于顶盖104的侧壁上，缺口1041的剖面视图呈弧形。其有益效果是，设置两个缺口1041，方便使用者同时采用食指和拇指两个手指来进行挤压操作。

除了上述实施方式，本发明的弹性帽101也可以有多种实施方式，如图7所示，本发明的弹性帽还可以是按压式弹性帽101，按压式弹性帽101上方设有按压盖1042，按压盖1042与顶盖104相配合，通常可以在顶盖104的顶部设置一个圆孔，然后按压盖设置于圆孔内。通过准确的控制按压式弹性帽101的形变量，从而准确定量的提取化妆品。

然后，对本发明提供的具有上述滴管的化妆品容器进行说明，如图所示，如图3-5所示，根据本发明的另一个方面提供的一种化妆品容器，其包括容器体201和和滴管，容器体201具有容纳流体性物质的功能，滴管包括弹性帽101、管体102和头部件，弹性帽101与管体102的一端密闭连接，头部件与管体102的另一端紧密连接。滴管伸入到容器体201内。其 中，头部件为棉头，棉头包括一体成型的连接部1031和接触部1032，接触部1032的外径大于连接部1031的外径，连接部1031插入管体102内，接触部1032上设有接触面1033，联通结构为设置在接触面1033上的通孔1034，通孔1034与管体102的内部空心部分相通。化妆品可以从接触面1033的通孔1034处慢慢的流出，然后使用者可以通过接触部1032的接触面1033进行涂抹或者擦拭等化妆操作。通过在化妆品容器当中搭配一个本发明提供的滴管，就可以先将化妆品物质吸到管体102内，然后再慢慢控制管体102内的化妆品物质通过联通结构流出来，同时，可以在慢慢流出的过程中进行使用。这种化妆品容器可以极大的方便使用者，尤其适用于便携式的化妆品。

同时，本发明的化妆品容器的管体102顶部还包括端盖202，端盖202的顶部为空心设计，端盖202顶部设有凸沿204，弹性帽101底部外侧设有与凸沿204相配合的边沿1011。其中，通过凸沿204和边沿1011的配合，可以实现内盖202与弹性帽101的良好连接。

为了保护弹性帽101，同时可以在弹性帽101的外部套设有顶盖104，顶盖内部设有容置空间，弹性帽101设于顶盖104内部，顶盖104的侧壁设有缺口1041，弹性帽101与缺口1041相对应，缺口1041设有两个，两个缺口1041对称设置于顶盖104的侧壁上，缺口1041的剖面视图呈弧形。其有益效果是，设置顶盖104可以防止弹性帽101受到破坏，同时设置缺口1041又不会妨碍使用者正常的挤压弹性帽101，设置两个缺口1041，方便使用者同时采用食指和拇指两个手指来进行挤压操作。

同时，化妆品容器还包括空心结构的塞头206，塞头206位于容器体201的顶部，塞头206插入并固设于容器体201的开口处，管体102穿过塞头206并插入到容器体201内部，塞头206的内径与管体102的外径相匹配。其有益效果是，一方面，塞头206与管体102一起配合，实现较好的密封效果，防止容器体201内的化妆品流出来；另一方面，当滴管拔出来的时候，头部件会从塞头206的空心结构中通过，由于塞头206的内径与管体102的外径相匹配，所以塞头206的内侧壁就可以将头部件上面沾到的多余的化妆品刮去，防止头部件上沾到过多的化妆品而影响使用。

如图6所示，为本发明又一实施方式的化妆品容器，与图3-5所示化妆品容器的区别在于，本实施例的化妆品容器搭配的滴管不同，本实施例所搭配的滴管的头部件为毛刷，毛刷包括刷柄1035和刷毛1036，刷柄1035 的一端插入到管体102内，刷柄1035的另一端与刷毛1036连接，刷柄1035为空心结构，联通结构为刷毛1036之间的空隙，流体状物质能够通过刷毛1036之间的空隙和刷柄1035的空心结构进入到管体102内或者从管体102内流出。化妆品可以从刷毛1036之间的空隙处慢慢的流出，然后使用者可以通过刷毛1036进行涂抹或者擦拭等化妆操作。

以上的仅是本发明的一些实施方式。对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围，本发明的实施例仅以唇彩与眼线的化妆品容器为例进行了说明，同时本发明还可以适用于粉底液，护肤等化妆品的容器，这都属于本发明的保护范围，同时本发明包括不同按压类型的化妆品滴管。
