组合式自行车头盔的制作方法

本实用新型涉及一种电子产品用的胶带，尤其涉及一种组合式自行车头盔。

背景技术：

随着人们生活水平的提高，人们对健康的追求也越来越高，而自行车作为传统的健身方式，在人们生活中受到越来越广泛的追捧。大多数骑行者在骑自行车时通常会戴上头盔，以对其头部进行保护，而常规的头盔通常都只具有保护的功能。对于夜骑爱好者来讲，夜骑的乐趣是白天所不能比的，而夜骑的风险通常也会比白天大得多，在夜间行驶时，自行车没有夜间警示灯，后方车辆驾驶人员就无法看到前方是否有人，从而无法做到提前避让或制动，对骑行的人存在安全隐患。

技术实现要素：

基于此，本实用新型提供一种抗拉伸、防尘绝缘的组合式自行车头盔。

为了实现本实用新型的目的，本实用新型采用以下技术方案：

一种组合式自行车头盔，包括一头盔主体、安装在头盔主体的内部的顶部的内衬、连接头盔主体及内衬的连接块、安装在头盔主体前部的帽舌、及安装在头盔主体上的多功能组件；所述多功能组件包括微处理器、连接微处理器的对讲装置、连接微处理器的存储模块、连接微处理器的警示灯开关、连接警示灯开关的警示灯条；所述警示灯条安装在头盔主体的后部及相对两侧；所述对讲装置包括分别连接所述微处理器的扬声器、按键模组、传声器、WIFI模组；该按键模组连接所述扬声器及传声器。

本实用新型的组合式自行车头盔，通过头盔主体上安装警示灯条上，达到警示的作用，方便实用；而且多功能组件将警示灯条及对讲装置集成，通过手机可以进行对讲，行车时沟通方便。

在其中一个实施例中，所述头盔主体设有若干前后延伸的透气槽，该头盔主体的前端设有二贯穿的安装孔，所述头盔主体的后端设有嘴状的安装槽。

在其中一个实施例中，所述内衬上设有若干与所述透气槽对应的条形槽；内衬的前端向前延伸二安装柱，所述安装柱对应嵌入所述头盔主体的安装孔中；所述内衬的后端设有嘴状的固定槽，该固定槽与所述安装槽对应。

在其中一个实施例中，所述连接块呈弧形舌状设置，该连接块插入头盔主体的安装槽及内衬的固定槽中。

在其中一个实施例中，所述警示灯条为彩色LED灯条。

附图说明

图1为本实用新型的一较佳实施例的组合式自行车头盔的组装示意图。

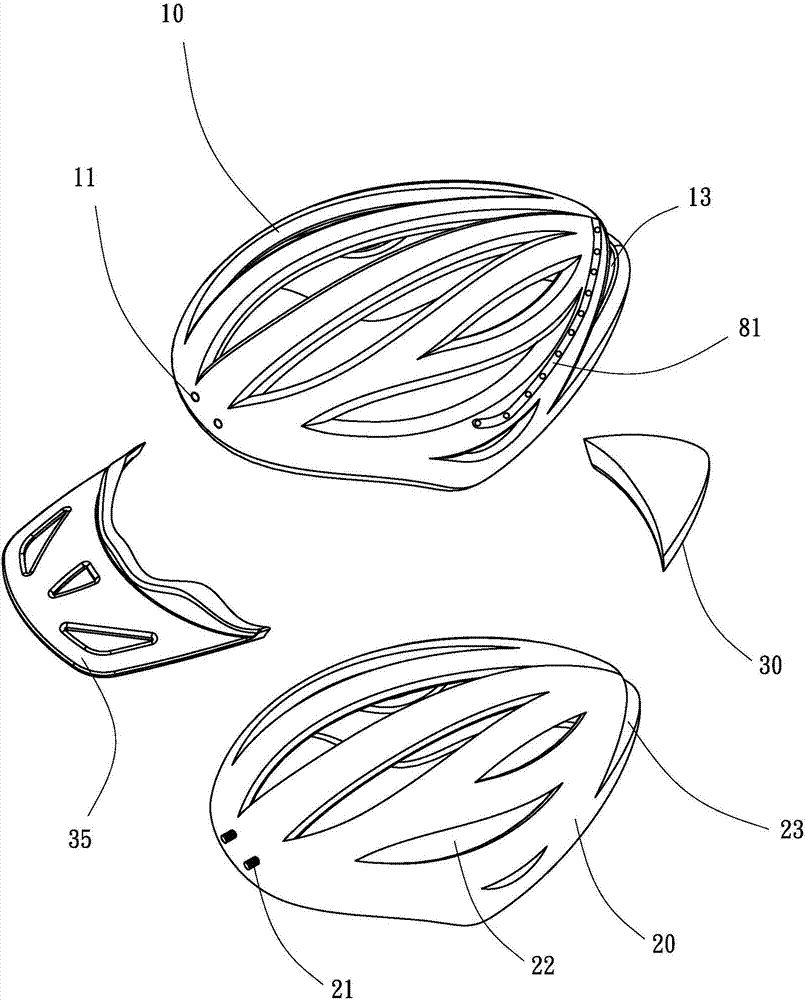

图2为图1的组合式自行车头盔的分解示意图。

图3为图1的组合式自行车头盔的多功能组件的连接示意图。

具体实施方式

为了便于理解本实用新型，下面将对本实用新型进行更全面的描述。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

请参阅图1至图3，为本实用新型的一较佳实施方式的组合式自行车头盔，包括一头盔主体10、安装在头盔主体10的内部的顶部的内衬20、连接头盔主体10及内衬20的连接块30、安装在头盔主体10前部的帽舌35、及安装在头盔主体10上的多功能组件。所述多功能组件包括微处理器40、连接微处理器40的对讲装置50、连接微处理器40的存储模块60、连接微处理器40的警示灯开关80、连接警示灯开关80的警示灯条81；所述警示灯条81安装在头盔主体10的后部及相对两侧。所述对讲装置50包括分别连接所述微处理器40的扬声器51、按键模组52、传声器53、WIFI模组54；该按键模组52连接所述扬声器51及传声器53。在本实施例中，所述警示灯条81为彩色LED灯条。

所述头盔主体10呈半球形壳体状设置，设有若干前后延伸的透气槽12。该头盔主体10的前端设有二贯穿的安装孔11，所述头盔主体10的后端设有嘴状的安装槽13。

所述内衬20安装在所述头盔主体10的内部用于保护头部并达到缓冲的作用；内衬20与所述头盔主体10的形状相似，内衬20尺寸比头盔主体10的尺寸小。内衬20上设有若干与所述透气槽12对应的条形槽22；内衬20的前端向前延伸二安装柱21，所述安装柱21对应嵌入所述头盔主体10的安装孔11中；所述内衬20的后端设有嘴状的固定槽23，该固定槽23与所述安装槽13对应。所述帽舌35也起到遮挡安装孔11及安装柱21的作用。

所述连接块30呈弧形舌状设置，在内衬20的安装柱21对应嵌入所述头盔主体10的安装孔11后，连接块30插入头盔主体10的安装槽13及内衬20的固定槽23中，通过魔术贴或者其它易连接的方式固定连接块30，从而将内衬20安装固定在头盔主体10上。

当天黑或者光线不足时，按下警示灯开关80即可控制警示灯条81的开启与关闭，达到警示后方车辆的作用。需要对讲时，按下对讲装置50按键模组52，可以实现按键通话功能、调节音量、关闭通话等功能，说话的声音通过传声器53及WIFI模组54传递至手机上，通过手机的网络传递至同伴的手机上，然后传递给同伴的对讲装置上；而同伴的语言同理通过手机传递至WIFI模组54上，再传递给扬声器51进行播放，通过手机的作为中转工具，有效地实现不同使用者之间远距离通话的效果。可以理解地，所述对讲装置50集成安装在头盔主体10靠近使用者耳边的位置上(图未示)，达到最佳的传音效果。

本实用新型的组合式自行车头盔通过头盔主体10上安装警示灯条81上，达到警示的作用，方便实用；而且多功能组件将警示灯条81及对讲装置50集成，通过手机可以进行对讲，行车时沟通方便；另外，所述内衬20的前后端设置使得内衬20跟头盔主体10更好地结合。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
