一种便携式服药拐杖的制作方法

本实用新型涉及拐杖，尤其涉及一种便携式服药拐杖。

背景技术：

现阶段，随着老龄化社会的步入，老年人这类特殊的群体越来越需要我们的关注，子女往往也因工作繁忙无法照顾老人，绝大多数老年人都是独自去户外散步、下棋、唱歌、锻炼身体等。而老年人因身体原因大多行动不方便，需要使用拐杖帮助行走，再加上患有老年病需要长期服药；人的记忆力会随着年龄的增长而显著下降，由于老年人记忆力衰退，经常会忘记吃药，因此提供一种方便携带、服用药品，能够在动态环境下及时提醒老年人吃药的拐杖是非常有必要的。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足之处，提供一种便携式服药拐杖，设计合理，结构简单，方便使用，便于携带、服用药品，并且能够在动态环境下及时提醒老年人按时吃药。

本实用新型所述的一种便携式服药拐杖，包括有拐杖把手、拐杖杆体、按压杆和推拉药盒，拐杖把手的下面连接有拐杖杆体，所述的拐杖把手与拐杖杆体均为内部中空的结构，所述的拐杖把手其一端封闭，另一端开口，拐杖把手的内部，开口处的两侧分别设置有固定滑条，拐杖把手内通过固定滑条设置有推拉药盒，所述的推拉药盒的两侧设置有与固定滑条相对应的滑槽，在拐杖把手内，推拉药盒的后面设置有滑杆固定部，滑杆固定部上设置有滑孔，滑孔内设置有推杆，所述的推杆可以在滑孔内前后滑动，其末端与推拉药盒接触，并且可以推动推拉药盒，拐杖把手封闭端的下面设置有通孔，通孔内设置有按压杆，所述的按压杆可以在通孔内上下滑动，按压杆的内端部连接有旋转拐臂，所述的旋转拐臂通过设置于拐杖把手内的销轴，以其为圆心转动，并在其尾端连接有一活动连杆，活动连杆另一端连接推杆，通过按压杆的上下运动，可以方便的带动推杆前后运动。

所述的，旋转拐臂的中心处为一圆盘的形式，所述的圆盘中心处设置有通孔，通过销轴设置在拐杖把手的内部，且可以在销轴上转动，所述旋转拐臂的一端与按压杆的上部铰接，其另一端铰接有活动连杆，活动连杆的另一端与推杆的一端铰接。

所述的，拐杖杆体的中间位置设置有计时响铃装置，计时响铃装置下方的拐杖杆体内设置有电池盒，电池盒内设置有电池，拐杖把手内与按压杆顶端相对应的位置设置有计时响铃装置触碰开关，所述的计时响铃装置触碰开关与计时响铃装置和电池盒电连接。

本实用新型所述的一种便携式服药拐杖，设计合理，结构简单，方便使用，便于携带、服用药品，并且能够在动态环境下及时提醒老年人按时吃药。

附图说明

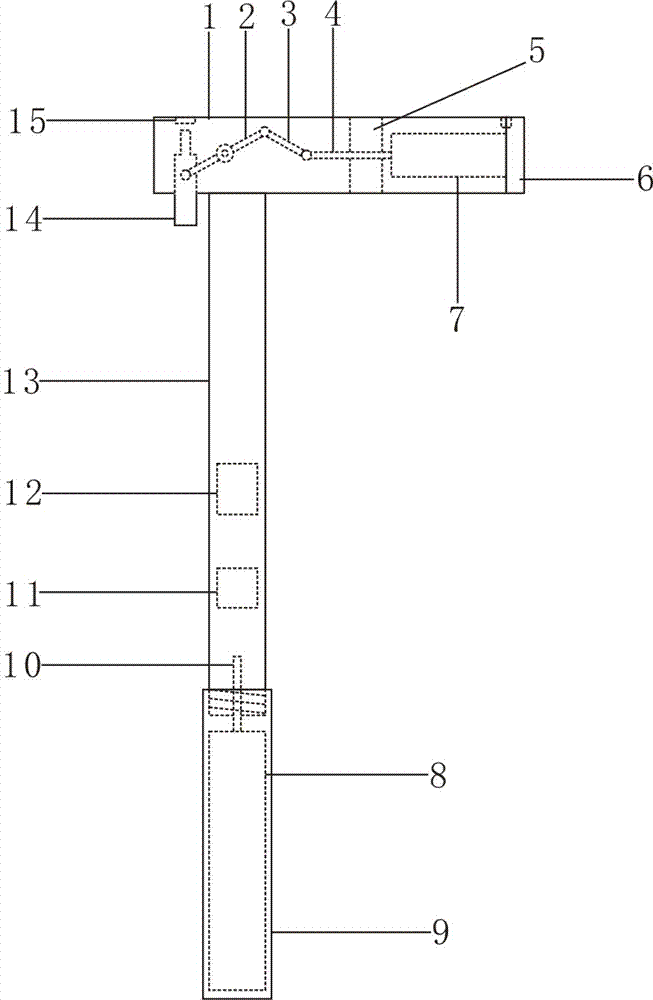

附图1是本实用新型所述的一种便携式服药拐杖的结构示意图。

附图2是本实用新型所述的一种便携式服药拐杖拐杖把手的结构示意图。

附图3是本实用新型所述的一种便携式服药拐杖推拉药盒的结构示意图。

1—拐杖把手 2—旋转拐臂 3—活动连杆 4—推杆 5—滑杆固定部 6—封盖 7—推拉药盒 8—保温内胆 9—拐杖底座 10—吸管 11—电池盒 12—计时响铃装置 13—拐杖杆体 14—按压杆 15—计时响铃装置触碰开关 16—固定滑条 17—滑槽。

具体实施方式

现参照附图1、附图2和附图3，结合具体实施例，说明如下：本实用新型所述的一种便携式服药拐杖，包括有拐杖把手1、拐杖杆体13、按压杆14和推拉药盒7，拐杖把手1的下面连接有拐杖杆体13，所述的拐杖把手1与拐杖杆体13均为内部中空的结构，所述的拐杖把手1其一端封闭，另一端开口，拐杖把手1的内部，开口处的两侧分别设置有固定滑条16，所述的固定滑条16为横向滑条，并且与拐杖把手1的内壁固定连接，拐杖把手1内通过固定滑条16设置有推拉药盒7，所述的推拉药盒7的两侧设置有与固定滑条16相对应的滑槽17，在拐杖把手1内，推拉药盒7的后面设置有滑杆固定部5，所述的滑杆固定部5为一承托块体，固定设置在拐杖把手1内，其外部形状与拐杖把手1的内部腔体契合。滑杆固定部5中部设置有滑孔，滑孔内设置有推杆4，所述的推杆4可以在滑孔内前后滑动，其末端与推拉药盒7接触，并且可以推动推拉药盒7，拐杖把手1封闭端的下面设置有通孔，通孔内设置有按压杆14，所述的按压杆14可以在通孔内上下滑动，按压杆14的内端部连接有旋转拐臂2，所述的旋转拐臂2通过设置于拐杖把手1内的销轴，以其为圆心转动，并在其尾端连接有一活动连杆3，所述的销轴固定设置在拐杖把手1内，活动连杆3另一端连接推杆4，通过按压杆14的上下运动，可以方便的带动推杆4前后运动。

所述的，旋转拐臂2的中心处为一圆盘的形式，所述的圆盘中心处设置有通孔，通过销轴设置在拐杖把手1的内部，且可以在销轴上转动，所述旋转拐臂2的一端与按压杆14的上部铰接，其另一端铰接有活动连杆3，活动连杆3的另一端与推杆4的一端铰接。

所述的，拐杖杆体13的中间位置设置有计时响铃装置12，所述的拐杖杆体13的内部设置有与计时响铃装置12相对应的上凹槽，计时响铃装置12设置在拐杖杆体13内的上凹槽内，计时响铃装置12下方的拐杖杆体13内设置有电池盒11，所述的拐杖杆体13内设置有与电池盒相11对应的下凹槽，电池盒11设置在拐杖杆体13内的下凹槽内，电池盒11内设置有电池，拐杖把手1内与按压杆14顶端相对应的位置设置有计时响铃装置触碰开关15，所述的计时响铃装置触碰开关15与计时响铃装置12和电池盒11电连接，计时响铃装置触碰开关15固定设置在拐杖把手1内。

所述的，拐杖杆体13的底部设置有外螺纹，并通过外螺纹螺接有拐杖底座9，所述的拐杖底座9为内部中空结构，其内腔中设置有保温内胆8，拐杖底座9上部的内壁上设置有内螺纹，保温内胆8的上面连接有吸管10，所述的吸管10竖直向上延伸到拐杖杆体13内。

进一步的，在所述推拉药盒7的外端部固定连接有与拐杖把手（1）开口相对应的封盖6，在封盖6和拐杖把手1开口处分别设置有相对应的磁铁。

使用时，将药片放置推拉药盒内，通过计时响铃装置设定好服药的时间，等到达服药时间时，计时响铃装置开始工作，发出响声，按动按压杆，按压杆带动旋转拐臂转动，旋转拐臂通过活动连杆推动推杆，即可推出推拉药盒，取出药片，拧下拐杖底座，通过吸管饮水，服用药片。

本实用新型所述的一种便携式服药拐杖，设计合理，结构简单，方便使用，便于携带、服用药品，并且能够在动态环境下及时提醒老年人按时吃药。
