一种可拆装的带护踝体操鞋的制作方法

本实用新型涉及运动器材技术领域，具体为一种可拆装的带护踝体操鞋。

背景技术：

广义的体操是对所有体操项目的总称，现代奥运会体操项目设有竞技体操、艺术体操和蹦床三个大项，除此以外还有竞技健美操、技巧运动等非奥项目，狭义的体操是竞技体操，它是体操的一个分支，简称为体操，体操运动往往都需要用到专用的体操鞋。

目前市场上现有的体操鞋主要针对方便穿戴等方面进行改进，如中国专利CN 201332729 Y提供的一种体操鞋，具有方便不同脚型的人穿戴的优点，但该体操鞋在实际使用过程中无法在平时训练中和比赛中为体操运动员的脚踝提供保护，且增加的保护脚踝的护踝一般都是一体式无法拆卸的，不方便使用，故而提出一种可拆装的带护踝体操鞋来解决上述所提出的问题。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可拆装的带护踝体操鞋，具备护踝方便拆卸和安装等优点，解决了目前市场上现有的体操鞋不具有方便拆装，不方便使用的问题。

(二)技术方案

为实现上述护踝方便拆卸和安装目的，本实用新型提供如下技术方案：一种可拆装的带护踝体操鞋，包括鞋底，所述鞋底的顶部固定安装有鞋框，所述鞋框的顶部固定安装有鞋面，所述鞋面的顶部固定安装有固定带，所述鞋面的前表面上固定安装有卡住装置，所述卡住装置的前表面上固定安装有卡扣，所述卡扣的外侧固定安装有位于鞋面顶部和固定带右侧的脚踝防护带，所述脚踝防护带的内腔底部开设有位于鞋面顶部的透气孔，所述脚踝防护带的顶部固定安装有松紧带，所述脚踝防护带的底部固定安装有位于鞋面内腔顶部的防护块，所述脚踝防护带的底部固定安装有位于鞋面内腔和防护块右侧的连接条，所述连接条的右侧固定安装有位于鞋面内腔右侧壁上的魔术贴，所述连接条的底部固定安装有鞋面内腔和魔术贴左侧的插接条。

所述插接条的底部固定安装有外凸部，所述外凸部的左侧开设有位于鞋框内腔的卡槽，所述外凸部的右侧开设有位于鞋框内腔的外凸槽，所述插接条的底部固定安装有位于鞋框内腔的往复弹簧。

优选的，所述卡住装置包括有安装板，所述安装板的内腔固定安装有安装圈，所述安装圈的内腔开设有圆槽。

优选的，所述鞋底上设置有条纹状凸起。

优选的，所述固定带的内腔设置有数量不少于五根的加强筋。

优选的，所述魔术贴的右侧与鞋面的内腔右侧壁粘接。

优选的，所述往复弹簧的数量为两个，所述往复弹簧以外凸部的纵向中线为对称轴对称分布。

(三)有益效果

与现有技术相比，本实用新型提供了一种可拆装的带护踝体操鞋，具备以下有益效果：

1、该可拆装的带护踝体操鞋，通过设置鞋面上的卡住装置和卡住装置上安装板、安装圈和圆槽之间的结构连接，可以有效保证与脚踝防护带上的卡扣之间方便卡接在一起，且在拆卸时只需直接拉开便可，方便了护踝的拆装。

2、该可拆装的带护踝体操鞋，通过设置脚踝防护带底部位于鞋面内腔的魔术贴与连接条和插接条的粘接作用，可以有效将连接条和插接条固定在鞋面的内腔右侧壁上，通过插接条底部外凸部、卡槽、外凸槽和往复弹簧之间的结构连接，可以方便护踝直接与鞋框卡接在一起，有效提供了体操鞋与护踝之间方便安装和方便拆卸的优点。

附图说明

图1为本实用新型结构示意图；

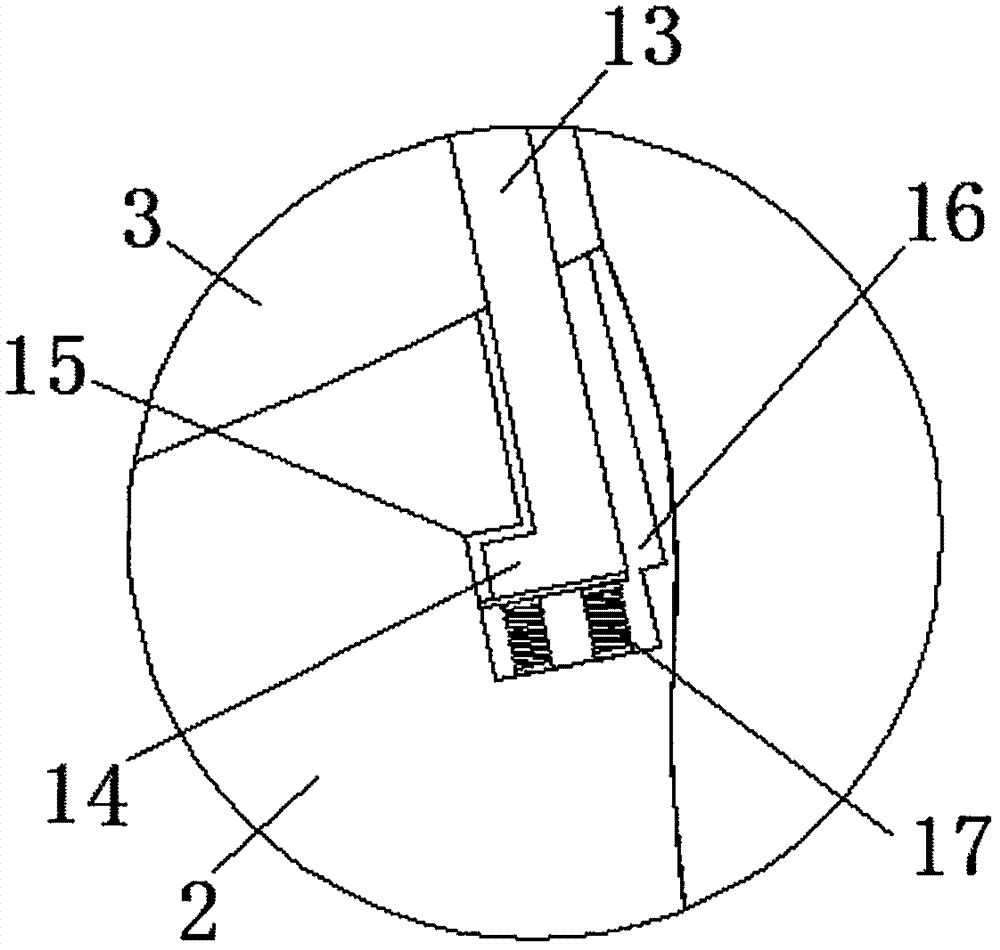

图2为图1中A处放大图；

图3为本实用新型卡住装置的结构示意图。

图中：1鞋底、2鞋框、3鞋面、4固定带、5卡住装置、51安装板、52安装圈、53圆槽、6脚踝防护带、7卡扣、8透气孔、9松紧带、10防护块、11连接条、12魔术贴、13插接条、14外凸部、15卡槽、16外凸槽、17往复弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种可拆装的带护踝体操鞋，包括鞋底1，鞋底1上设置有条纹状凸起，鞋底1的顶部固定安装有鞋框2，鞋框2的顶部固定安装有鞋面3，鞋面3的顶部固定安装有固定带4，固定带4的内腔设置有数量不少于五根的加强筋，鞋面3的前表面上固定安装有卡住装置5，卡住装置5包括有安装板51，安装板51的内腔固定安装有安装圈52，安装圈52的内腔开设有圆槽53，卡住装置5的前表面上固定安装有卡扣7，通过设置鞋面3上的卡住装置5和卡住装置5上安装板51、安装圈52和圆槽53之间的结构连接，可以有效保证与脚踝防护带6上的卡扣7之间方便卡接在一起，且在拆卸时只需直接拉开便可，方便了护踝的拆装，卡扣7的外侧固定安装有位于鞋面3顶部和固定带4右侧的脚踝防护带6，脚踝防护带6的内腔底部开设有位于鞋面3顶部的透气孔8，脚踝防护带6的顶部固定安装有松紧带9，脚踝防护带6的底部固定安装有位于鞋面3内腔顶部的防护块10，脚踝防护带6的底部固定安装有位于鞋面3内腔和防护块10右侧的连接条11，连接条11的右侧固定安装有位于鞋面3内腔右侧壁上的魔术贴12，魔术贴12的右侧与鞋面3的内腔右侧壁粘接，连接条11的底部固定安装有鞋面3内腔和魔术贴12左侧的插接条13。

插接条13的底部固定安装有外凸部14，外凸部14的左侧开设有位于鞋框2内腔的卡槽15，外凸部14的右侧开设有位于鞋框2内腔的外凸槽16，插接条13的底部固定安装有位于鞋框2内腔的往复弹簧17，往复弹簧17的数量为两个，通过设置脚踝防护带6底部位于鞋面3内腔的魔术贴12与连接条11和插接条13的粘接作用，可以有效将连接条11和插接条13固定在鞋面3的内腔右侧壁上，通过插接条13底部外凸部14、卡槽15、外凸槽16和往复弹簧17之间的结构连接，可以方便护踝直接与鞋框2卡接在一起，有效提供了体操鞋与护踝之间方便安装和方便拆卸的优点，往复弹簧17以外凸部14的纵向中线为对称轴对称分布。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该可拆装的带护踝体操鞋，通过设置鞋面3上的卡住装置5和卡住装置5上安装板51、安装圈52和圆槽53之间的结构连接，可以有效保证与脚踝防护带6上的卡扣7之间方便卡接在一起，且在拆卸时只需直接拉开便可，方便了护踝的拆装，通过设置脚踝防护带6底部位于鞋面3内腔的魔术贴12与连接条11和插接条13的粘接作用，可以有效将连接条11和插接条13固定在鞋面3的内腔右侧壁上，通过插接条13底部外凸部14、卡槽15、外凸槽16和往复弹簧17之间的结构连接，可以方便护踝直接与鞋框2卡接在一起，有效提供了体操鞋与护踝之间方便安装和方便拆卸的优点，解决了目前市场上现有的体操鞋不具有方便拆装，不方便使用的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
