鞋面保护罩及鞋的制作方法

本实用新型涉及鞋类技术领域，特别是涉及一种鞋面保护罩。

背景技术：

现有技术的鞋面一般都在鞋舌位置设有鞋带或粘扣，通过鞋带或粘扣对鞋面的松紧度进行调节，从而将鞋子束紧，防止鞋子脱落。但是，现有技术的鞋带都是采用窄带，即使采用粘扣束紧，也无法覆盖足够的鞋面面积，只是起到束紧的作用，不能实现对足部的较好的支撑保护。

技术实现要素：

本实用新型为解决上述问题，提供了一种鞋面保护罩及鞋，通过保护罩对足部进行包裹，不仅能够起束紧作用，还能够实现对足部较好的支撑保护作用。

为实现上述目的，本实用新型采用的技术方案为：

一种鞋面保护罩，包括第一保护罩(11)和连接件(30)，所述第一保护罩(11)设置在鞋面(10)上，所述连接件(30)与鞋面(10)或鞋后跟(20)相连接并将所述第一保护罩(11)固定在所述鞋面(10)上。

优选的，所述连接件(30)固定设置在所述鞋后跟(20)，所述鞋面(10)或所述第一保护罩(11)设有与所述连接件(30)相连接的第一固定部(12)。

进一步的，所述鞋后跟(20)设有第二固定部(22)，所述连接件(30)通过该第二固定部(22)与所述鞋后跟(20)固定连接。

优选的，所述鞋后跟(20)还设有第二保护罩(21)，所述连接件(30)将所述鞋面(10)的第一保护罩(11)与所述鞋后跟(20)的第二保护罩(21)相连接。

进一步的，所述连接件(30)固定设置在所述第二保护罩(21)，所述第一保护罩(11)设有与所述连接件(30)相连接的第一固定部(12)；或者，所述连接件(30)固定设置在所述第一保护罩(11)，所述第二保护罩(21)设有与所述连接件(30)相连接的第二固定部(22)。

进一步的，所述第一保护罩(11)设有第一固定部(12)，所述第二保护罩(21)设有第二固定部(22)，所述连接件与所述第一固定部(12)和所述第二固定部(22)相连接并将所述第一保护罩(11)固定在所述鞋面(10)上以及将所述第二保护罩(21)固定在所述鞋后跟(20)上。

优选的，所述连接件(30)为连接绳或粘扣带。

优选的，所述第一保护罩(11)覆盖于所述鞋面(10)之上并从鞋面(10)的中间向两侧延伸。

优选的，所述第二保护罩(21)从鞋后跟(20)的中间向两侧延伸。

另外，本实用新型还提供一种鞋，其包括上述任一项所述的鞋面保护罩。

本实用新型的有益效果是：

(1)、本实用新型的保护罩通过连接件与鞋后跟相连接，对足部进行包裹，从而实现对足部更好的支撑保护作用，从而减少足部在运动中受伤的几率；

(2)、本实用新型的保护罩包括鞋面的第一保护罩和鞋后跟的第二保护罩，提供360°锁紧包裹，从而实现更好的支撑保护作用。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

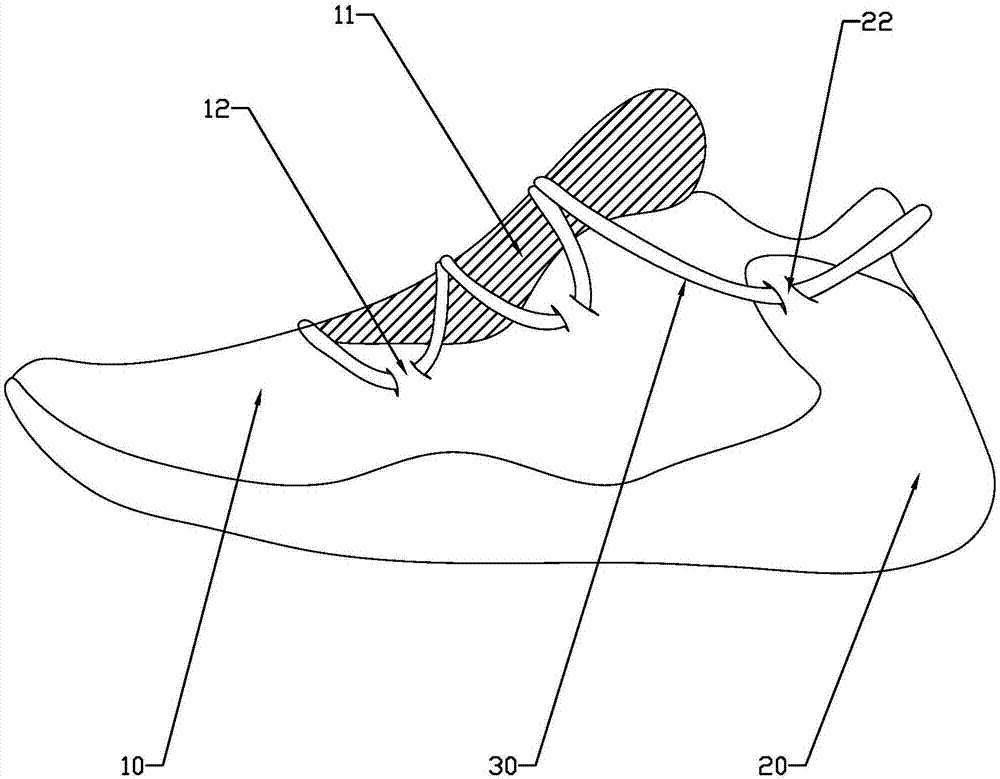

图1为本实用新型第一实施例的鞋面保护罩的结构示意图；

图2为本实用新型第二实施例的鞋面保护罩的结构示意图；

图3为本实用新型第三实施例的鞋面保护罩的结构示意图；

图4为本实用新型第四实施例的鞋面保护罩的结构示意图；

图中：

10-鞋面；11-第一保护罩；12-第一固定部

20-鞋后跟；21-第二保护罩；22-第二固定部

30-连接件(连接绳或粘扣带)。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

第一实施例：

如图1所示，本实施例的鞋面保护罩包括第一保护罩11、第二保护罩21、连接件30。

本实施例中，所述第一保护罩11设置在鞋面10上，所述连接件30固定设置在所述鞋后跟20的第二保护罩21的第二固定部22上，所述鞋面10设有与所述连接件30相连接的第一固定部12。其中，所述连接件30采用连接绳，所述第一固定部12和所述第二固定部22均采用固定孔，连接绳穿过固定孔将第一保护罩21固定在鞋面上。

或者，所述第一固定部12不一定设置在鞋面10上，还可设置在所述第一保护罩11上，所述第二保护罩21设有第二固定部22，所述连接件与所述第一固定部12和所述第二固定部22相连接并将所述第一保护罩11固定在所述鞋面10上以及将所述第二保护罩21固定在所述鞋后跟20上。

第二实施例：

如图2所示，本实施例的鞋面保护罩包括第一保护罩11、第二固定部22、连接件30。

本实施例中，所述第一保护罩11设置在鞋面10上，所述第一保护罩11设有与所述连接件30相连接的第一固定部12，所述鞋后跟20设有第二固定部22，所述连接件30通过该第二固定部22与所述鞋后跟20固定连接。即，所述连接件30将鞋面10与鞋后跟20相连接并将所述第一保护罩11固定在所述鞋面10上。其中，所述连接件30采用连接绳，所述第一固定部12和所述第二固定部22均采用固定孔，连接绳穿过固定孔将第一保护罩21固定在鞋面上。

第三实施例：

如图3所示，本实施例的鞋面保护罩包括第一保护罩11、第二保护罩21、连接件30。

本实施例中，所述第一保护罩11设置在鞋面10上，所述鞋后跟20还设有第二保护罩21，所述连接件30固定设置在所述鞋后跟20的第二保护罩21上，所述第一保护罩11设有与所述连接件30相连接的第一固定部12，所述连接件30将所述鞋面10的第一保护罩11与所述鞋后跟20的第二保护罩21相连接。其中，所述连接件30采用粘扣带，所述第一固定部12采用固定孔，粘扣带穿过固定孔进行粘接固定从而将第一保护罩21固定在鞋面上。

或者还可反过来设置，即，所述连接件30固定设置在所述第一保护罩11，所述第二保护罩21设有与所述连接件30相连接的第二固定部22。

第四实施例：

如图4所示，本实施例的鞋面保护罩包括第一保护罩11、连接件30。

本实施例中，所述连接件30固定设置在所述鞋后跟20，所述第一保护罩11设有与所述连接件30相连接的第一固定部12。其中，所述连接件30可采用连接绳或粘扣带，本实施例为粘扣带。

上述各个实施例中，所述第一保护罩11覆盖于所述鞋面10之上并从鞋面10的中间向两侧延伸，所述第二保护罩21从鞋后跟20的中间向两侧延伸，能够实现较好的包裹作用。并且，所述第一保护罩11可采用下端与鞋面10固定连接，上端可活动并通过连接绳固定；所述第二保护罩21可采用整体与鞋后跟20固定连接，也可采用下端与鞋后跟20固定连接，上端通过第二固定部22与连接件30固定连接。不以此为限。

另外，本实用新型还提供一种鞋，其包括上述任一项所述的鞋面保护罩。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
