一种基于多层安保结构的电力施工安全帽的制作方法

本实用新型涉及电力设备技术领域，具体为一种基于多层安保结构的电力施工安全帽。

背景技术：

电力施工中，工作人员需要佩戴安全帽，电力安全帽对人体头部受坠落物及其他特定因素引起的伤害起防护作用，在空间相对较小的环境中施工时，头部很容易无意间接触到周围的带电设备，现有的安全帽机构简单，功能单一，会引发不安全因素，由于电场强度过强导致触电的危险，而且现有的安全帽的缓冲效果不好，无法保证工作人员的头部的安全，例如中国专利申请号为201320710686.4提出的一种电力施工安全帽，其内容包括：一种电力施工安全帽，包括壳体、下颚带和弹性绝缘杆，在壳体内设有帽衬，下颚带的两端分别连接壳体的两侧下端，所述壳体的下部外缘面上设有多根弹性绝缘杆，所述多根弹性绝缘杆呈放射状分布。本实用新型所述的电力施工安全帽，通过在安全帽的壳体上设置多根弹性绝缘杆，利用弹性绝缘杆的触碰带电设备，提醒施工人员与带电设备保持距离本实用新型设置的电场感应报警器所发出的警示音还可进一步提醒施工人员接近带电设备时及时调整安全距离。以上专利虽然可以提醒工作人员调整安全距离，但是无法解决工作人员在工作时触电以及无法有效的防止工作人员的头部受到撞击，为此，我们提出一种基于多层安保结构的电力施工安全帽。

技术实现要素：

本实用新型的目的在于提供一种基于多层安保结构的电力施工安全帽，以解决上述背景技术中提出的现有的安全帽机构简单，功能单一，会引发不安全因素，由于电场强度过强导致触电的危险，而且现有的安全帽的缓冲效果不好，无法保证工作人员的头部的安全的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于多层安保结构的电力施工安全帽，包括壳体，所述壳体的前壁设置有帽檐，所述壳体的左侧设置有蜂鸣器和电场感应器，所述壳体的底部边缘位置设置有两根帽带，左侧所述帽带的另一端安装有卡扣，右侧所述帽带的另一端安装有与卡扣相匹配的卡槽，所述壳体的前端设置有照明灯，所述壳体内壁安装有固定带，所述固定带的右侧设置有调节器，所述壳体的内壁设置有防静电PVC板，所述防静电PVC板的外壁与固定带连接，所述防静电PVC板的中央位置安装有防静电有机玻璃板，所述防静电有机玻璃板与壳体之间连接有缓冲层，所述电场感应器的右侧设置有控制器，所述控制器分别与蜂鸣器、电场感应器和照明灯电性连接。

优选的，所述帽带为橡皮条。

优选的，所述缓冲层包括聚苯乙烯泡沫板，所述聚苯乙烯泡沫板的底部设置有缓冲气垫，所述缓冲气垫的底部设置有缓冲海绵垫。

优选的，所述防静电有机玻璃板和防静电PVC板的表面均设置有吸水树脂层。

与现有技术相比，本实用新型的有益效果是：该电力施工安全帽，通过在外壳的外壁上安装电场感应器，当进入高压危险地区时通过蜂鸣器来提醒注意高压危险，内腔设置有防静电玻璃板和防静电PVC板，进一步的保证了施工人员的安全，当发生意外时，缓冲层会很好的保护施工人员的头部，该装置结构简单，实用性强。

附图说明

图1为本实用新型结构示意图；

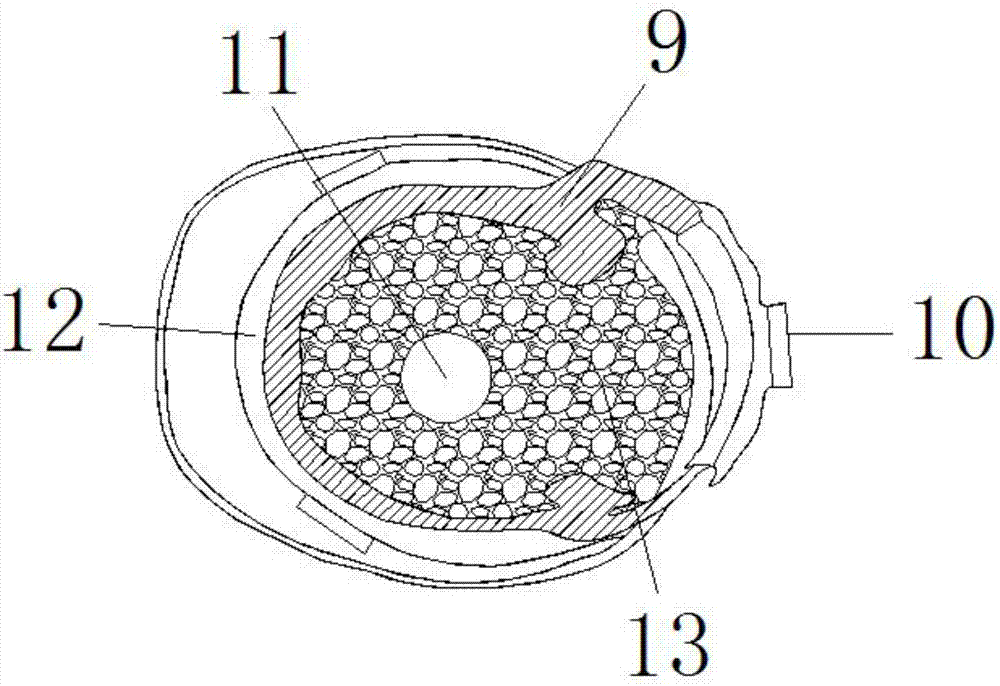

图2为本实用新型结构壳体内腔结构示意图；

图3为本实用新型缓冲层结构示意图。

图中：1壳体、2帽檐、3蜂鸣器、4电场感应器、5帽带、6卡扣、7卡槽、8照明灯、9固定带、10调节器、11防静电有机玻璃板、12缓冲层、121缓冲海绵垫、122缓冲气垫、123聚苯乙烯泡沫板、13防静电PVC板、14控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种基于多层安保结构的电力施工安全帽，包括壳体1，所述壳体1的前壁设置有帽檐2，所述壳体1的左侧设置有蜂鸣器3和电场感应器4，所述壳体1的底部边缘位置设置有两根帽带5，左侧所述帽带5的另一端安装有卡扣6，右侧所述帽带5的另一端安装有与卡扣6相匹配的卡槽7，所述壳体1的前端设置有照明灯8，所述壳体1内壁安装有固定带9，所述固定带9的右侧设置有调节器10，所述壳体1的内壁设置有防静电PVC板13，所述防静电PVC板13的外壁与固定带9连接，所述防静电PVC板13的中央位置安装有防静电有机玻璃板11，所述防静电有机玻璃板11与壳体1之间连接有缓冲层12，所述电场感应器4的右侧设置有控制器14，所述控制器14分别与蜂鸣器3、电场感应器4和照明灯8电性连接。

其中，所述帽带5为橡皮条，使工作人员佩戴起来更加舒适，可调性强，所述壳体1的后侧外壁开有散热孔，减少工作人员的出汗情况，所述缓冲层12包括聚苯乙烯泡沫板123，所述聚苯乙烯泡沫板123的底部设置有缓冲气垫122，所述缓冲气垫122的底部设置有缓冲海绵垫121，聚苯乙烯泡沫板123不仅具有机械性能好，缓冲性能优异，而且还具有温度适应性强，抗辐射性能优异的特点，缓冲气垫122具有很好的缓冲防震作用，缓冲海绵垫121缓冲效果好，成本低廉，所述防静电有机玻璃板11和防静电PVC板13的表面均设置有吸水树脂层，吸水树脂层能有效的吸收工作人员在工作时头部流出的汗液，保证工作人员的舒适性。

工作原理：工作人员佩戴安全帽以后，当进入维修区域后，电场感应器4会检测到该区域的电场强度，并将检测信号反馈至控制器14，当电场强度过大时，控制器14控制蜂鸣器3会立马报警，起到了安全提醒的作用，照明灯8方便工作人员在视野不好的条件下工作，防静电有机玻璃板11不仅防静电效果好，还具有很好的耐候性和耐高温性能，防静电PVC板13的绝缘性好，耐腐蚀性能强，机械强度高，缓冲层12包括缓冲海绵垫121、缓冲气垫122和聚苯乙烯泡沫板123，聚苯乙烯泡沫板123不仅具有机械性能好，缓冲性能优异，而且还具有温度适应性强，抗辐射性能优异的特点，缓冲气垫122具有很好的缓冲防震作用，缓冲海绵垫121缓冲效果好，成本低廉，缓冲层12大大的减轻了当出现意外时对头部的碰撞，该装置结构简单，实用性强。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
