一种新型皮带扣用扣体的制作方法

本实用新型涉及皮带扣技术领域，更具体的说涉及一种新型皮带扣。

背景技术：
：

现有的皮带扣的扣体的前部安装饰板体，其一般通过粘结剂固定或者是通过压制固定，其固定牢固，拆卸麻烦，无法根据需要进行更换，使得其效果单一，当使用者想要更换饰板体，使得皮带扣产生不同的效果时，只能将整个皮带扣更换，需要购买新的皮带扣，成本高。

技术实现要素：
：

本实用新型的目的是克服现有技术的不足，提供一种新型皮带扣，它的前弧形饰板体采用可拆卸式安装，方便拆卸更换，从而可以根据需要进行更换，而无需将整个皮带扣更换，其更换成本低，效果好。

本实用新型解决所述技术问题的方案是：

一种新型皮带扣用扣体，包括主扣体，所述主扣体为弧形块体，主扣体的左右两侧的后壁面上具有后卡槽，主扣体的前壁面的中部具有主凹槽，主凹槽的左右两侧与对应的后卡槽相通；

所述主扣体的左侧和右侧均成型有一个定位通孔和一个螺接通孔，左侧的定位通孔与右侧的定位通孔呈对角对应，左侧的螺接通孔和右侧的螺接通孔也呈对角对应。

所述主凹槽中卡置有前弧形饰板体，前弧形饰板体的左右两侧具有卡置部，卡置部卡置在后卡槽中。

所述定位通孔中卡置有定位销，定位销的前端卡置在前弧形饰板体的后壁面上具有的定位孔中，螺接通孔中螺接有定位螺钉，定位螺钉的头部螺接在前弧形饰板体的后壁面上具有的对应的定位螺孔中。

所述前弧形饰板体的后壁面的两侧具有凹槽，凹槽中嵌套并固定有铁质块。

所述铁质块对应的主凹槽的后壁面上具有后凹槽，后凹槽中插套有缓冲弹簧和永磁铁块，缓冲弹簧的后端固定在后凹槽的后壁面上，缓冲弹簧的前端固定在永磁铁块的后壁面上，永磁铁块与铁质块相吸附，前弧形饰板体的后壁面与主凹槽的后壁面相紧贴。

本实用新型的突出效果是：

与现有技术相比，它的前弧形饰板体采用可拆卸式安装，方便拆卸更换，从而可以根据需要进行更换，而无需将整个皮带扣更换，其更换成本低，效果好。

附图说明：

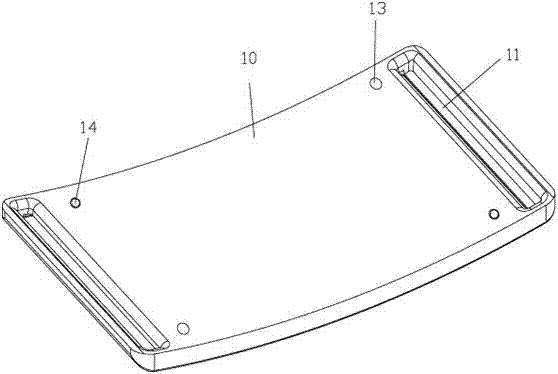

图1是本实用新型的未安装其他部件的主扣体的局部结构示意图；

图2是图1的换角度结构示意图；

图3是本实用新型的局部剖视图；

图4是本实用新型安装前弧形饰板体的局部剖视图。

具体实施方式：

下面结合附图和具体的较佳实施例对本实用新型进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，这些实施例仅仅是例示的目的，并不旨在对本实用新型的范围进行限定。

实施例，见如图1至图4所示，一种新型皮带扣用扣体，包括主扣体10，所述主扣体10为弧形块体，主扣体10的左右两侧的后壁面上具有后卡槽11，主扣体10的前壁面的中部具有主凹槽12，主凹槽12的左右两侧与对应的后卡槽11相通；

所述主扣体10的左侧和右侧均成型有一个定位通孔13和一个螺接通孔14，左侧的定位通孔13与右侧的定位通孔13呈对角对应，左侧的螺接通孔14和右侧的螺接通孔14也呈对角对应。

进一步的说，所述主凹槽12中卡置有前弧形饰板体20，前弧形饰板体20的左右两侧具有卡置部21，卡置部21卡置在后卡槽12中。

进一步的说，所述定位通孔13中卡置有定位销1，定位销1的前端卡置在前弧形饰板体20的后壁面上具有的定位孔22中，螺接通孔14中螺接有定位螺钉2，定位螺钉2的头部螺接在前弧形饰板体20的后壁面上具有的对应的定位螺孔23中。

进一步的说，所述前弧形饰板体20的后壁面的两侧具有凹槽24，凹槽24中嵌套并固定有铁质块25。

进一步的说，所述铁质块25对应的主凹槽12的后壁面上具有后凹槽15，后凹槽15中插套有缓冲弹簧16和永磁铁块17，缓冲弹簧16的后端固定在后凹槽15的后壁面上，缓冲弹簧16的前端固定在永磁铁块17的后壁面上，永磁铁块17与铁质块25相吸附，前弧形饰板体20的后壁面与主凹槽12的后壁面相紧贴。

工作原理：通过将定位螺钉2拧出，然后，将两个卡置部21从后卡槽12中挤出，即可将前弧形饰板体20卸下，前弧形饰板体20为弹性块体，安装拆卸方便，而通过定位销1、定位螺钉2和永磁铁块17可以使得前弧形饰板体20固定更加牢固，位置准确。

以上实施方式仅用于说明本实用新型，而并非对本实用新型的限制，有关技术领域的普通技术人员，在不脱离本实用新型的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本实用新型的范畴，本实用新型的专利保护范围应由权利要求限定。
