一种护手的塑料提手的制作方法

本实用新型涉及塑料提手技术领域，具体来说，涉及一种护手的塑料提手。

背景技术：

我们日常买菜或超市购物后，需要提拎塑料袋，如果购买物品较多或较重,也即塑料袋里的物品较重时，方便袋的袋绳或者拎手部位比较细，塑料袋拧上一段时间，往往会勒手，会给人们带来疼痛和不适，如果拧的距离较远或时间较长，会发现手指上会勒出道道红痕，手指酸疼不已，且多个塑料袋一起提易产生缠绕，十分不方便，方便袋使用时，方便袋中途会被扯坏，还会给人们的财产带来损失，影响人们的生活，因此，确有必要对现有技术进行改进以解决现有技术之不足。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

本实用新型的目的在于提供一种护手的塑料提手，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种护手的塑料提手，其特征在于：包括拉手、支撑柱和圆盘，所述圆盘的中间设置有所述支撑柱，所述支撑柱的两侧均设置有所述伸缩杆，所述伸缩杆的上端分别设置有若干个所述伸缩档杆，所述伸缩杆的表面设置有若干个所述夜行灯，所述支撑柱的上端设置有所述支撑杆，所述支撑杆的上端设置有所述拉手，所述支撑柱与支撑杆的连接处设置有所述螺柱，所述支撑柱的底部设置有所述固定扣，所述固定扣的上端设置有所述旋转钮，所述旋转钮的两侧设置有所述第一挂钩，所述旋转钮的上端设置有所述卡槽，所述圆盘上且在支撑柱的周围分别设置有六个所述圆孔，所述圆孔的内部设置有防漏网，所述圆盘的周围侧壁设置有若干个所述伸缩挂钩，所述圆盘的一侧设置有所述海绵防护层，所述圆盘底部的圆孔间均设置有所述安装孔，所述安装孔上设置有所述吊绳，所述吊绳的下端设置有所述第二挂钩。

进一步的，所述拉手与所述支撑杆是是固定连接，所述拉手上设置有厚橡胶层。

进一步的，所述支撑柱的长度可上下伸缩，所述支撑柱与支撑杆是活动连接。

进一步的，所述夜行灯的制作材料为荧光灯。

进一步的，所述第一挂钩上设置有所述卡扣，所述第一挂钩的长度与所述旋转钮到卡槽的长度一致。

进一步的，所述第一挂钩与所述支撑柱是活动连接，所述第二挂钩与所述吊绳是固定连接。

进一步的，所述海绵防护层与所述圆盘是固定连接，所述海绵防护层是圆弧状。

与现有技术相比，本实用新型具有以下有益效果：

(1)、该装置的拉手的设置使手拿着更加方便，而拉手上专门设置有厚的橡胶层有利于保护使用者的手是使用过程中不受伤害。

(2)、该装置的圆孔的设置可以用来放置瓶装或者罐装的饮品，可以增加塑料提手的使用功能，加大放置东西的容量，圆孔的内部的防漏网是为了防止物品掉落。

(3)、该装置使用时若物品少则可以将支撑柱和支撑杆单独拿出来使用，方便又轻巧，易于携带，支撑柱的长度还可以根据需求来调整。

(4)、该装置第一挂钩上的卡扣设置不仅能防止塑料袋掉落，还可以卡在卡槽里方便携带使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

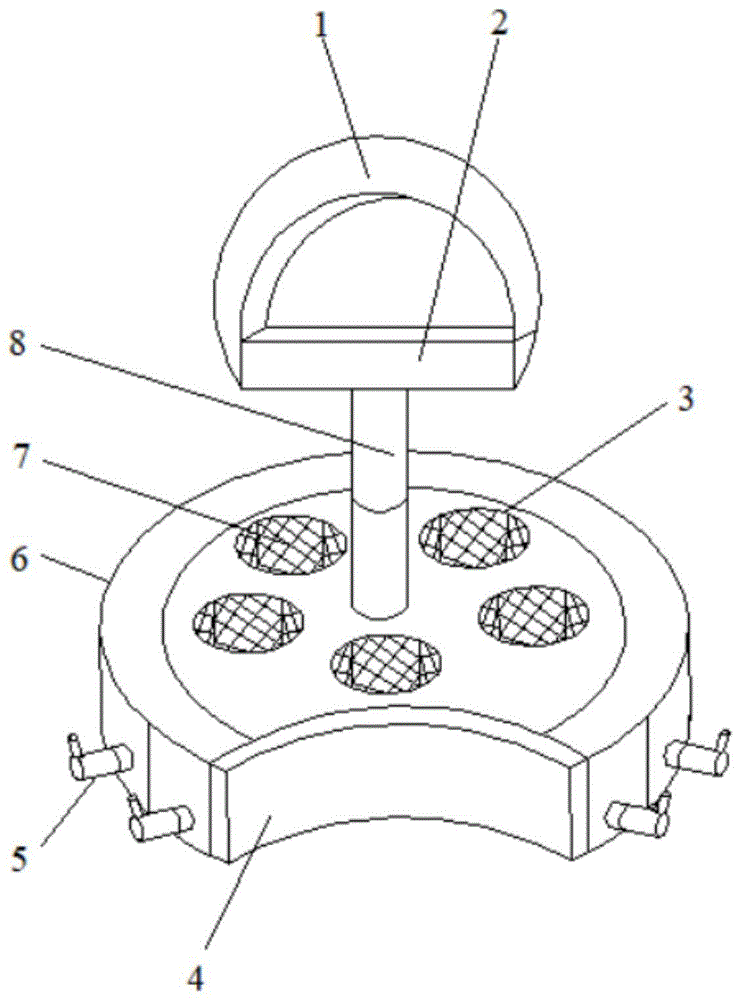

图1是根据本实用新型实施例的一种护手的塑料提手的结构示意图；

图2是根据本实用新型实施例的一种护手的塑料提手支撑杆的结构示意图；

图3是根据本实用新型实施例的一种护手的塑料提手支撑柱的结构示意图；

图4是根据本实用新型实施例的一种护手的塑料提手圆盘底部的结构示意图。

附图标记：

1、拉手；2、支撑杆；3、圆孔；4、海绵防护层；5、伸缩挂钩；6、圆盘；7、防漏网；8、支撑柱；9、伸缩挡杆；10、伸缩杆；11、夜行灯；12、螺柱；13、卡扣；14、卡槽；15、第一挂钩；16、旋转钮；17、固定扣；18、吊绳；19、安装孔；20、第二挂钩。

具体实施方式

下面，结合附图以及具体实施方式，对实用新型做出进一步的描述：

请参阅图1-4，根据本实用新型实施例的一种护手的塑料提手，包括拉手1、支撑柱8和圆盘6，其特征在于：所述圆盘6的中间设置有所述支撑柱8，所述支撑柱8的两侧均设置有所述伸缩杆10，所述伸缩杆10的上端分别设置有若干个所述伸缩档杆9，所述伸缩杆10的表面设置有若干个所述夜行灯11，所述支撑柱8的上端设置有所述支撑杆2，所述支撑杆2的上端设置有所述拉手1，而拉手1上专门设置有厚的橡胶层有利于保护使用者的手是使用过程中不受伤害，所述支撑柱8与支撑杆2的连接处设置有所述螺柱12，所述支撑柱8的底部设置有所述固定扣17，所述固定扣17的上端设置有所述旋转钮16，所述旋转钮16的两侧设置有所述第一挂钩15，所述旋转钮16的上端设置有所述卡槽14，所述圆盘6上且在支撑柱8的周围分别设置有六个所述圆孔3，所述圆孔3的内部设置有防漏网7，所述圆盘6的周围侧壁设置有若干个所述伸缩挂钩5，物品过多时可将伸缩挂钩5拉出挂东西，物品少时则可以将支撑柱8和支撑杆2单独拿出来使用，方便又轻巧，易于携带，所述圆盘6的一侧设置有所述海绵防护层4，所述圆盘6底部的圆孔3间均设置有所述安装孔19，圆孔3可以用来放置瓶装或者罐装的饮品，可以增加塑料提手的使用功能，加大放置东西的容量，圆孔3的内部的防漏网7是为了防止物品掉落，所述安装孔19上设置有所述吊绳18，所述吊绳18的下端设置有所述第二挂钩20。

通过本实用新型的上述方案，所述拉手1与所述支撑杆2是固定连接，所述拉手1上设置有厚橡胶层，所述支撑柱8的长度可上下伸缩，所述支撑柱8与支撑杆2是活动连接，所述夜行灯11的制作材料为荧光灯，所述第一挂钩15上设置有所述卡扣13，所述第一挂钩15的长度与所述旋转钮16到卡槽14的长度一致，所述第一挂钩15与所述支撑柱8是活动连接，所述第二挂钩20与所述吊绳18是固定连接，所述海绵防护层4与所述圆盘6是固定连接，所述海绵防护层4是圆弧状，圆孔3的内部的防漏网7是为了防止物品掉落，物品过多时可将伸缩挂钩5拉出挂东西，物品少时则可以将支撑柱8和支撑杆2单独拿出来使用，方便又轻巧，易于携带，支撑柱8的长度还可以根据需求来调整，第一挂钩15上的卡扣13设置不仅能防止塑料袋掉落，还可以卡在卡槽14里方便携带使用。

在具体应用时，通过圆孔3可以用来放置瓶装或者罐装的饮品，可以增加塑料提手的使用功能，加大放置东西的容量，圆孔3的内部的防漏网7是为了防止物品掉落，物品过多时可将伸缩挂钩5拉出挂东西，物品少时则可以将支撑柱8和支撑杆2单独拿出来使用，方便又轻巧，易于携带，支撑柱8的长度还可以根据需求来调整，第一挂钩15上的卡扣13设置不仅能防止塑料袋掉落，还可以卡在卡槽14里方便携带使用，该装置的使用方便快捷，有利于提高人们的生活水平。

综上所述，所述拉手1与所述支撑杆2是固定连接，拉手1的设置使手拿着更加方便，而拉手1上专门设置有厚的橡胶层有利于保护使用者的手是使用过程中不受伤害，所述拉手1上设置有厚橡胶层，所述支撑柱8的长度可上下伸缩，所述支撑柱8与支撑杆2是活动连接，所述夜行灯11的制作材料为荧光灯，所述第一挂钩15上设置有所述卡扣13，所述第一挂钩15的长度与所述旋转钮16到卡槽14的长度一致，所述第一挂钩15与所述支撑柱8是活动连接，所述第二挂钩20与所述吊绳18是固定连接，所述海绵防护层4与所述圆盘6是固定连接，所述海绵防护层4是圆弧状，圆孔3的内部的防漏网7是为了防止物品掉落，物品过多时可将伸缩挂钩5拉出挂东西，物品少时则可以将支撑柱8和支撑杆2单独拿出来使用，方便又轻巧，易于携带，支撑柱8的长度还可以根据需求来调整，第一挂钩15上的卡扣13设置不仅能防止塑料袋掉落，还可以卡在卡槽14里方便携带使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
