一种学生安全报警书包的制作方法

本实用新型涉及学生书包技术领域，更具体地说，特别涉及一种学生安全报警书包。

背景技术：

学生放学时如果天色昏暗，由于低年级学生不配置手机，不能使用手机的手电筒功能，导致学生不能看清道路状况，如果道路上有坑井，很容易发生危险，还有可能遭遇坏人，而且现在的学生书包中一般会装很多书，行走过程中，书包对学生的肩膀造成的负担很大，舒适度不高，长久如此，可能造成肩膀不适和驼背的情况。

技术实现要素：

本实用新型的目的在于提供一种学生安全报警书包。

为了达到上述目的，本实用新型采用的技术方案如下：一种学生安全报警书包，包括硬质书包，所述硬质书包内侧表面设置有背板，背板相反于硬质书包的一侧表面固定安装有两组背带，背板另一侧表面两端均竖向开设有滑槽口，背板内部在滑槽口位置开设有容纳腔，容纳腔上下端均滑动设置有滑板，所述硬质书包一侧表面上下端相对于滑槽口位置均固定安装有连接板，连接板另一端均活动插设对应位置的滑槽口内，且连接板与滑板固定连接，所述容纳腔内部上下端均固定安装有弹簧，弹簧另一端均分别与对应位置的滑板贴合，所述硬质书包一侧表面开设有装置槽，装置槽内设置有折板，折板一端活动铰接在装置槽内，折板另一端侧表面固定安装有照射灯，所述背板位于背带位置的一侧表面固定安装有电源盒和蜂鸣器，两组所述背带表面分别安装有第一开关和第二开关，所述照射灯和蜂鸣器分别通过第一开关和第二开关与电源盒内电池连接。

优选地，所述折板下表面固定安装有第一磁石，折板靠近装置槽内表面位置的一侧表面固定安装有第二磁石，所述装置槽内表面固定安装有铁片。

优选地，所述硬质书包为硬塑结构。

优选地，所述背板的长宽尺寸等于硬质书包的长宽尺寸。

与现有技术相比，本实用新型的优点在于：

本实用新型学生书包具有灯光照射和报警功能，学生在夜晚或者昏暗路段行走时，可以将折板从装置槽中翻折起来，打开第一开关能够开启照射灯，照射灯能够照亮学生前面的道路，使学生能够看清路况，当学生遇到危险时，启动第二开关，蜂鸣器能够鸣声报警，从而使周围的人能够及时发现，保证了学生的安全，且学生行走过程中，随着行走的步伐，通过弹簧的缓冲作用，硬质书包能够在背板上产生上下滑动，从而降低书包对学生肩膀造成的负担。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

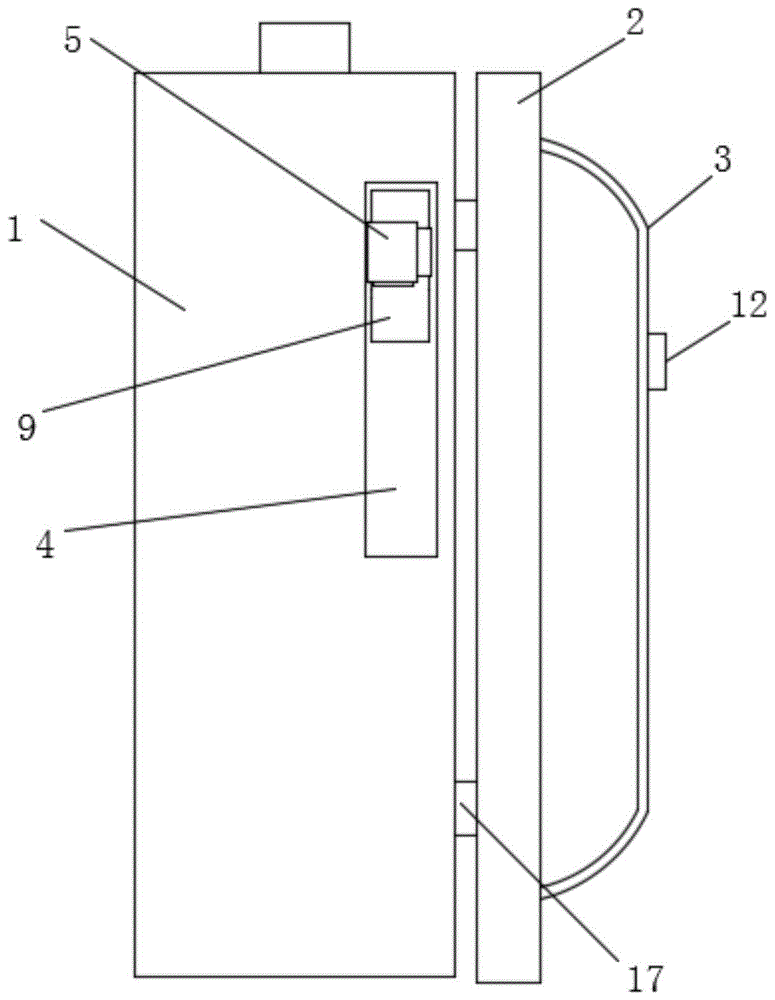

图1是本实用新型一种学生安全报警书包的结构图；

图2是本实用新型一种学生安全报警书包的后视图；

图3是本实用新型的背板结构图；

图4是本实用新型的背板剖视图；

图5是本实用新型的折板结构图。

图中：1硬质书包、2背板、3背带、4装置槽、5折板、6照射灯、7第一磁石、8第二磁石、9铁片、10电源盒、11蜂鸣器、12第一开关、13第二开关、14容纳腔、15滑槽口、16滑板、17连接板、18弹簧。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1-图4所示，本实用新型提供一种学生安全报警书包，包括硬质书包1，硬质书包1内侧表面设置有背板2，背板2相反于硬质书包1的一侧表面固定安装有两组背带3，背板2另一侧表面两端均竖向开设有滑槽口8，背板2内部在滑槽口8位置开设有容纳腔14，容纳腔14上下端均滑动设置有滑板16，硬质书包1一侧表面上下端相对于滑槽口8位置均固定安装有连接板17，连接板17另一端均活动插设对应位置的滑槽口8内，且连接板17与滑板16固定连接，容纳腔14内部上下端均固定安装有弹簧18，弹簧18另一端均分别与对应位置的滑板16贴合，硬质书包1一侧表面开设有装置槽4，装置槽4内设置有折板5，折板5一端活动铰接在装置槽4内，折板5另一端侧表面固定安装有照射灯6，背板2位于背带3位置的一侧表面固定安装有电源盒10和蜂鸣器11，两组背带3表面分别安装有第一开关12和第二开关13，照射灯6和蜂鸣器11分别通过第一开关12和第二开关13与电源盒10内电池连接。

如图5所示，本实施例中，折板5下表面固定安装有第一磁石7，折板5靠近装置槽4内表面位置的一侧表面固定安装有第二磁石8，装置槽4内表面固定安装有铁片9，当第一磁石7与铁片9吸附，折板5能够稳定的收纳进装置槽4，当第二磁石8与铁片9吸附，折板5能够稳定垂直于装置槽4，此时方便照射灯6照亮学生前方的道路。

本实施例中，硬质书包1为硬塑结构，结构强度较高，便于装置槽4的设置。

本实施例中，背板2的长宽尺寸等于硬质书包1的长宽尺寸，便于学生的舒适佩戴。

工作原理：学生在夜晚或者昏暗路段行走时，可以将折板5从装置槽4中翻折起来，使第二磁石8与铁片9吸附，打开第一开关12能够开启照射灯6，照射灯6能够照亮学生前面的道路，使学生能够看清路况，当学生遇到危险时，启动第二开关13，蜂鸣器11能够鸣声报警，从而使周围的人能够及时发现，学生行走过程中，随着行走的步伐，通过弹簧18的缓冲作用，硬质书包1能够在背板2上产生上下浮动，从而降低书包对学生肩膀造成的负担。

虽然结合附图描述了本实用新型的实施方式，但是专利所有者可以在所附权利要求的范围之内做出各种变形或修改，只要不超过本实用新型的权利要求所描述的保护范围，都应当在本实用新型的保护范围之内。
