背包的肩带调节装置及护脊背包的制作方法

1.本实用新型涉及背包技术领域，特别涉及背包的肩带调节装置及护脊背包。


背景技术：

2.护脊背包一般为双肩包，与单肩包、斜挎包不同，双肩包可以避免孩子背负背包时，身体只有一侧受力的现象，减小体形歪斜的风险，现有技术中，为了使得背包在背负时尽量贴合使用者的背部曲线，通常会将肩带调节到适应使用者身体尺寸的大小，但是每个人的身体以及背包尺寸都存在一定差异，这也导致，在该状态下，部分使用者脱下背包会较为不易，需要先调松肩带才能顺畅的脱下背包，这也导致下次使用背包时，需要重新调节，十分不便，浪费时间。


技术实现要素：

3.因此，针对上述的问题，本实用新型提出一种结构简单、使用便捷、可以快速取下的护脊背包。
4.为实现上述目的，本实用新型的技术方案是提供了背包的肩带调节装置，包括：用于缝制在背包上部位于左侧或右侧的上肩带、用于缝制在背包底部位于左侧或右侧的下肩带，所述上肩带与下肩带通过挡扣相配合连接，所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。
5.进一步改进的是：所述快速调节装置包括：开设于所述上肩带上用于将上肩带分隔为第一上肩带与第二上肩带的开槽，所述第一上肩带与第二上肩带之间还设置有用于将第一上肩带与第二上肩带连接在一起的连接装置，所述第一上肩带与第二上肩带之间还设置有用于避免解开连接装置后书包直接掉落到地板上且便于使用者再次背负背包的缓冲连接装置。
6.进一步改进的是：所述连接装置包括：固定设置于所述第一上肩带上的插扣子扣、固定设置于所述第二上肩带上用于和插扣子扣相配合连接的插扣母扣。
7.进一步改进的是：所述缓冲连接装置包括：一端与第一上肩带固定连接一端与第二上肩带固定连接且具有弹力的弹力带。
8.护脊背包，包括：包体、设置于所述包体上的肩带,所述肩带包括：分别缝制在包体上部位于左侧以及右侧的上肩带、分别缝制在包体底部位于左侧以及右侧的下肩带，所述上肩带与下肩带通过挡扣相配合连接，所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。
9.进一步改进的是：所述快速调节装置包括：开设于所述上肩带上用于将上肩带分隔为第一上肩带与第二上肩带的开槽，所述第一上肩带与第二上肩带之间还设置有用于将第一上肩带与第二上肩带连接在一起的连接装置，所述第一上肩带与第二上肩带之间还设置有用于避免解开连接装置后书包直接掉落到地板上且便于使用者再次背负背包的缓冲连接装置。
10.进一步改进的是：所述连接装置包括：固定设置于所述第一上肩带上的插扣子扣、固定设置于所述第二上肩带上用于和插扣子扣相配合连接的插扣母扣。
11.进一步改进的是：所述缓冲连接装置包括：一端与第一上肩带固定连接一端与第二上肩带固定连接且具有弹力的弹力带。
12.进一步改进的是：所述包体与上肩带上还设置有用于反射光线从而增强使用者出行安全性的反光贴。
13.进一步改进的是：所述包体上还设置有用于与人体背部相贴合的背垫，所述背垫上开设有用于增强透气性的透气孔。
14.本实用新型的优点和有益效果在于：
15.1、结构简单，使用便捷，设置有快速调节装置，使用者需要脱包时，即可开始解开第一上肩带与第二上肩带上插扣的连接，使得背包即可在自身重力的作用下拉扯弹力带从而快速改变肩带的尺寸，此时使用者即可轻易的脱下肩带松垮的背包，再次背负时，重新口上插扣即可，避免了重复调节松紧度的烦恼。
16.2、包体和上肩带上设置有反光贴，可以增强使用者夜间出行的安全性。
17.3、包体背部设置有背垫，可以使得使用者背负背包时，背包更贴合使用者的背包，且开设增强透气性的透气孔。
附图说明

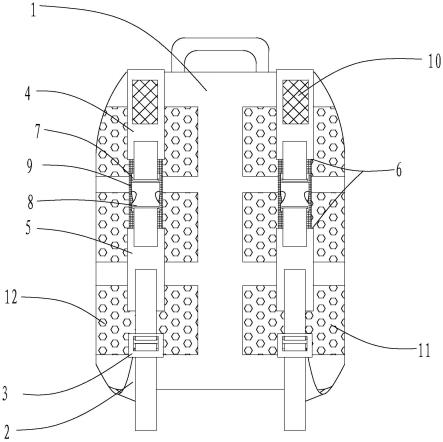

18.图1为本实用新型护脊背包包体与肩带示意图；
19.图中：1、包体；2、下肩带；3、挡扣；4、第一上肩带；5、第二上肩带；6、开槽；7、插扣子扣；8、插扣母扣；9、弹力带；10、反光贴；11、背垫；12、透气孔。
具体实施方式
20.下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。
21.如图1所示，护脊背包，包括：包体1、设置于所述包体1上的肩带,所述肩带包括：分别缝制在包体1上部位于左侧以及右侧的上肩带、分别缝制在包体1底部位于左侧以及右侧的下肩带2，所述上肩带与下肩带2通过挡扣3相配合连接，所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。
22.为了便于使用者快速脱下背包，以及避免再次调节背包肩带松紧度，所述快速调节装置包括：开设于所述上肩带上用于将上肩带分隔为第一上肩带4与第二上肩带5的开槽6，所述第一上肩带4与第二上肩带5之间还设置有用于将第一上肩带4与第二上肩带5连接在一起的连接装置，所述第一上肩带4与第二上肩带5之间还设置有用于避免解开连接装置后背包直接掉落到地板上且便于使用者再次背负背包的缓冲连接装置。
23.为了便于使用者快速松开肩带，所述连接装置包括：固定设置于所述第一上肩带4上的插扣子扣7、固定设置于所述第二上肩带5上用于和插扣子扣7相配合连接的插扣母扣8。
24.为了使得使用者解开连接装置时，背包不会垂到地板上以及便于使用者再次背
负，所述缓冲连接装置包括：一端与第一上肩带4固定连接一端与第二上肩带5固定连接且具有弹力的弹力带9。
25.为了增强使用者夜间出行安全性，所述包体1与上肩带上还设置有用于反射光线从而增强使用者出行安全性的反光贴10。
26.为了增强背包的护脊效果，所述包体1上还设置有用于与人体背部相贴合的背垫11，所述背垫11上开设有用于增强透气性的透气孔12。
27.工作原理：使用时，使用者先将背包背负于身上，此时使用者即可根据自身的尺寸以及背包的尺寸通过挡扣3对肩带的松紧度进行调节，从而使得背包充分贴合使用者的背包，增强背负舒适性，以及避免对身体健康造成危害。
28.当使用者要脱下背包时，即可解开第一上肩带4与第二上肩带5之间的插扣子扣7与插扣母扣8，使得第二上肩带5在背包重力的作用下向下垂落，此时设置于第一上肩带4与第二上肩带5与第二上肩带5之间的弹力带9发生作用使得肩带仅仅被背包的重力所拉开，而不会掉落到地下，随后使用者即可轻易取下具有宽松肩带的背包。
29.当使用者再次背负时，重新将背包背负于身上，随后将插扣子扣7与插扣母扣8卡合连接即可重新完成背负，避免再次调节松紧度，节约时间。
30.以上显示和描述了本实用新型的基本原理和主要特征及其优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.背包的肩带调节装置，包括：用于缝制在背包上部位于左侧或右侧的上肩带、用于缝制在背包底部位于左侧或右侧的下肩带，所述上肩带与下肩带通过挡扣相配合连接，其特征在于：所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。2.根据权利要求1所述的背包的肩带调节装置，其特征在于：所述快速调节装置包括：开设于所述上肩带上用于将上肩带分隔为第一上肩带与第二上肩带的开槽，所述第一上肩带与第二上肩带之间还设置有用于将第一上肩带与第二上肩带连接在一起的连接装置，所述第一上肩带与第二上肩带之间还设置有用于避免解开连接装置后书包直接掉落到地板上且便于使用者再次背负背包的缓冲连接装置。3.根据权利要求2所述的背包的肩带调节装置，其特征在于：所述连接装置包括：固定设置于所述第一上肩带上的插扣子扣、固定设置于所述第二上肩带上用于和插扣子扣相配合连接的插扣母扣。4.根据权利要求2所述的背包的肩带调节装置，其特征在于：所述缓冲连接装置包括：一端与第一上肩带固定连接一端与第二上肩带固定连接且具有弹力的弹力带。5.护脊背包，包括：包体、设置于所述包体上的肩带,其特征在于：所述肩带包括：分别缝制在包体上部位于左侧以及右侧的上肩带、分别缝制在包体底部位于左侧以及右侧的下肩带，所述上肩带与下肩带通过挡扣相配合连接，所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。6.根据权利要求5所述的护脊背包，其特征在于：所述快速调节装置包括：开设于所述上肩带上用于将上肩带分隔为第一上肩带与第二上肩带的开槽，所述第一上肩带与第二上肩带之间还设置有用于将第一上肩带与第二上肩带连接在一起的连接装置，所述第一上肩带与第二上肩带之间还设置有用于避免解开连接装置后书包直接掉落到地板上且便于使用者再次背负背包的缓冲连接装置。7.根据权利要求6所述的护脊背包，其特征在于：所述连接装置包括：固定设置于所述第一上肩带上的插扣子扣、固定设置于所述第二上肩带上用于和插扣子扣相配合连接的插扣母扣。8.根据权利要求6所述的护脊背包，其特征在于：所述缓冲连接装置包括：一端与第一上肩带固定连接一端与第二上肩带固定连接且具有弹力的弹力带。9.根据权利要求5所述的护脊背包，其特征在于：所述包体与上肩带上还设置有用于反射光线从而增强使用者出行安全性的反光贴。10.根据权利要求5所述的护脊背包，其特征在于：所述包体上还设置有用于与人体背部相贴合的背垫，所述背垫上开设有用于增强透气性的透气孔。

技术总结
本实用新型提出一种结构简单、使用便捷、可以快速取下的护脊背包，包括：包体、设置于所述包体上的肩带,所述肩带包括：分别缝制在包体上部位于左侧以及右侧的上肩带、分别缝制在包体底部位于左侧以及右侧的下肩带，所述上肩带与下肩带通过挡扣相配合连接，所述上肩带上还设置有用于避免使用者将肩带调节过紧后无法轻易脱下背包的快速调节装置。法轻易脱下背包的快速调节装置。法轻易脱下背包的快速调节装置。


技术研发人员：李惠军 庄培养 汪清彬 陈三煌
受保护的技术使用者：泉州市国新体育用品有限公司
技术研发日：2022.11.24
技术公布日：2023/3/30
