建筑规划用的测绘绘图工具的制作方法

本技术涉及测绘绘图工具，特别涉及建筑规划用的测绘绘图工具。

背景技术：

1、在建筑施工前为精准对施工建筑进行施工，往往会在施工前预先对施工位置进行手稿测绘测量，并使用相应的工具对施工区域进行施工位置的手稿绘图，使施工建筑得以按绘图进行精准施工。

2、为此，公开号为cn215936630u的专利说明书中公开了一种建筑规划设计用测绘绘图装置，属于绘图桌技术领域，其技术方案要点包括支架，所述支架的顶部活动连接有支撑板，所述支撑板的底部固定连接有调节机构，所述调节机构的底部活动连接有固定板，所述固定板的底部固定连接有调节杆，所述调节机构包括轴承，所述轴承的顶部与支撑板的底部固定连接，所述轴承的内壁固定连接有活动杆，所述活动杆的底部固定连接有活动球，解决了现有的绘图支架不具备灵活调节的功能，其只能保持在一个角度进行绘图，当使用者需要任意角度的调节时，使用者还需移动绘图支架进行绘图，同时绘图支架无法根据需要的角度进行调节，减少了灵活性和便捷性，无法达到灵活调节功能的问题。上述测绘绘图装置在进行使用时能够为工作人员提供较为稳定的测绘平台，但仍存在一些问题：

3、1、上述测绘绘图装置在进行使用时，由于其占地面积较大使得其便捷性不佳。

4、2、上述测绘装置在进行使用时，受限于支撑板的体积，使得其角度调节范围有限。

技术实现思路

1、(一)要解决的技术问题

2、本实用新型的目的是提供建筑规划用的测绘绘图工具，用以解决现有的测绘绘图工具便捷性不佳的缺陷。

3、(二)
技术实现要素：

4、为了解决上述技术问题，本实用新型提供如下技术方案：建筑规划用的测绘绘图工具，包括收纳箱、测绘板和分割架，所述收纳箱的一端设置有收纳结构，所述收纳结构包括翻转座、定位孔、外支撑管、弹簧卡扣、内支撑管、限位槽、调节螺杆和紧固螺帽，所述翻转座固定连接于收纳箱的一端，所述收纳箱的两侧均设置有角度调节结构，所述收纳箱两端的内部均设置有便捷携带结构，所述收纳箱的另一端铰接有测绘板，所述收纳箱的内部固定连接有分割架。

5、使用时，将绘图所用测量用具、绘图用具等测绘绘图相关用具放置于收纳箱的内部，并通过分割架将各个用具进行分类收纳，随后使用者通过背带可背负并携带该绘图工具至建筑施工场所，随后使用者可将收纳结构展开对收纳箱进行支撑，并调节测绘板的角度，使用者可拿取绘图用具与纸张对建筑施工测绘区域进行测绘。

6、优选的，所述翻转座两端的内部均开设有定位孔，所述翻转座的内侧转动连接有外支撑管，所述外支撑管两端一侧的内部均设置有弹簧卡扣，所述外支撑管的内部滑动连接有内支撑管，所述外支撑管两端的内部均开设有限位槽，所述内支撑管的两端均固定连接有调节螺杆，所述调节螺杆外侧壁的一端贯穿至限位槽的外侧且与紧固螺帽的内部螺纹连接，通过翻转座与外支撑管的转动结构对外支撑管进行翻转收纳与展开。

7、优选的，所述定位孔在翻转座一端设置有两组，且两组所述定位孔在翻转座的一端呈九十度夹角，以此使收纳箱的摆放高度得以进行调节。

8、优选的，所述角度调节结构包括支撑杆、紧固螺杆、滑座和滑轨座，所述支撑杆转动连接于收纳箱的两侧，所述支撑杆内部的顶端螺纹连接有紧固螺杆，所述紧固螺杆的一侧转动连接有滑座，所述测绘板的两侧均固定连接有滑轨座，当测绘板的角度翻转合适后拧紧紧固螺杆，使滑座挤压滑轨座的内壁并以此使支撑杆保持稳固并对测绘板进行支撑。

9、优选的，所述支撑杆关于收纳箱的垂直中心线呈对称分布，所述滑座与滑轨座内部之间呈滑动结构，以此使测绘板翻转后得以保持稳固。

10、优选的，所述便捷携带结构包括转轴座、支撑转轴、限位套和背带，所述转轴座固定连接于收纳箱两端的内部，所述转轴座的内部转动连接有支撑转轴，所述支撑转轴的顶端翻转连接有限位套，所述限位套的内部缠绕有背带，在收纳箱的两端均通过限位套缠绕捆绑背带，使用者可通过背带将该测绘绘图工具进行背负与携带。

11、优选的，所述转轴座与支撑转轴内部之间呈转动结构，所述转轴座关于收纳箱的垂直中心线呈对称分布，以此使背带在背负过程中不易产生磨损。

12、(三)有益效果

13、本实用新型提供的建筑规划用的测绘绘图工具，其优点在于：通过设置有收纳结构，在收纳箱一端的边角位置处固定翻转座，使用者可通过翻转座与外支撑管的转动结构对外支撑管进行翻转，并通过定位孔与弹簧卡扣的卡合使外支撑管可根据使用进行翻转收纳与对收纳箱的展开支撑，使该绘图用具的使用更加便捷，实现了对该测绘工具的便捷收纳；

14、通过设置有角度调节结构，在收纳箱与测绘板的铰接结构下可对测绘板进行翻转，并在此过程中滑座将沿滑轨座的内部进行滑动，当测绘板的角度翻转合适后拧紧紧固螺杆，使滑座挤压滑轨座的内壁并以此使支撑杆保持稳固并对测绘板进行支撑，以此使测绘板的角度可根据使用者需求进行大范围调节，实现了对测绘板的角度调节；

15、通过设置有便捷携带结构，在该测绘绘图工具进行使用时，由于收纳箱的内部携带大量测绘绘图用具，使得该工具整体质地较沉，将其携带至建筑施工场所较为不便，为此在收纳箱的两端均通过限位套缠绕捆绑背带，使用者可通过背带将该测绘绘图工具进行背负与携带，实现了对该测绘绘图工具的便捷携带。

技术特征：

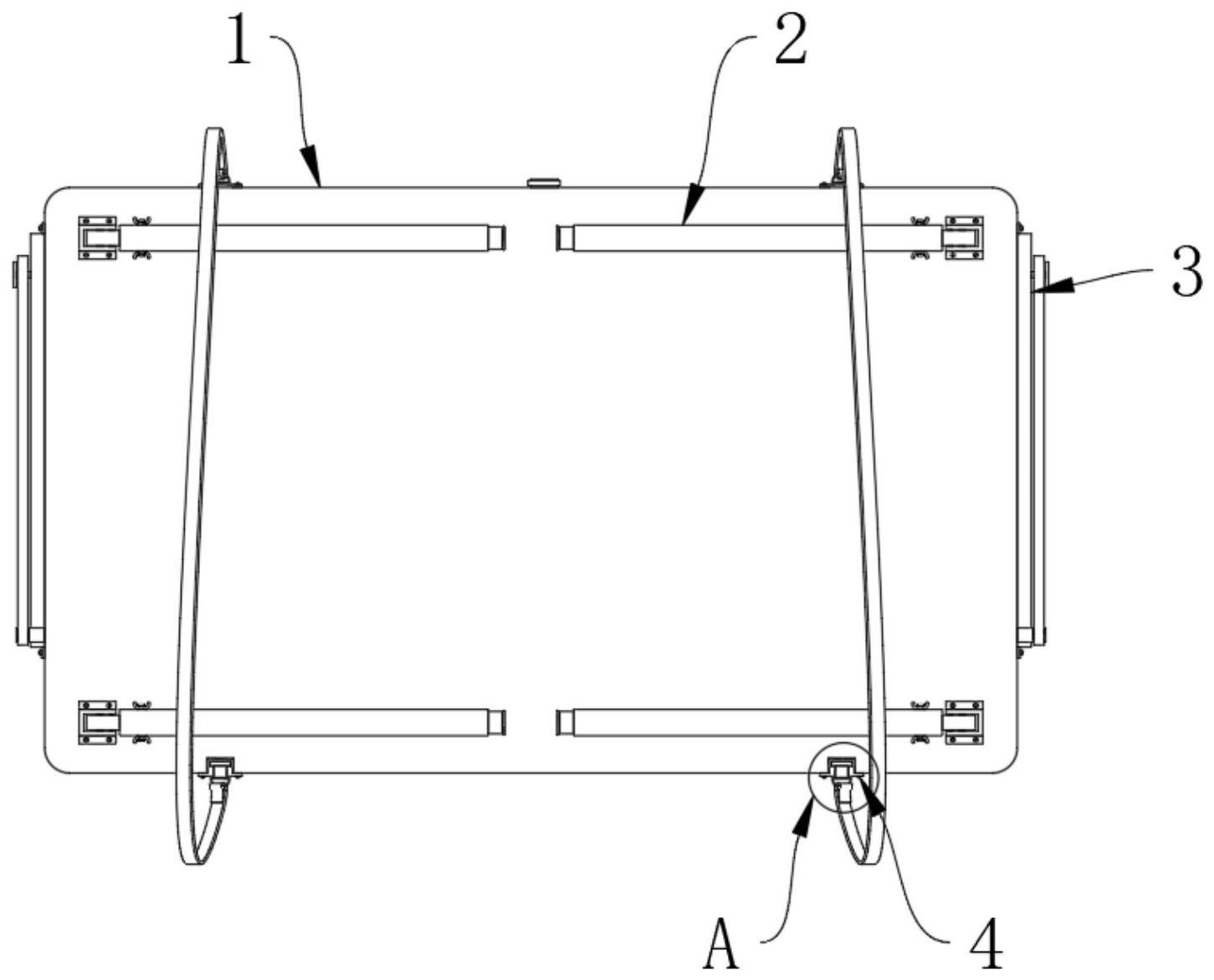

1.建筑规划用的测绘绘图工具，包括收纳箱(1)、测绘板(5)和分割架(6)，其特征在于：所述收纳箱(1)的一端设置有收纳结构(2)，所述收纳结构(2)包括翻转座(201)、定位孔(202)、外支撑管(203)、弹簧卡扣(204)、内支撑管(205)、限位槽(206)、调节螺杆(207)和紧固螺帽(208)，所述翻转座(201)固定连接于收纳箱(1)的一端，所述收纳箱(1)的两侧均设置有角度调节结构(3)，所述收纳箱(1)两端的内部均设置有便捷携带结构(4)；

2.根据权利要求1所述的建筑规划用的测绘绘图工具，其特征在于：所述翻转座(201)两端的内部均开设有定位孔(202)，所述翻转座(201)的内侧转动连接有外支撑管(203)，所述外支撑管(203)两端一侧的内部均设置有弹簧卡扣(204)，所述外支撑管(203)的内部滑动连接有内支撑管(205)，所述外支撑管(203)两端的内部均开设有限位槽(206)，所述内支撑管(205)的两端均固定连接有调节螺杆(207)，所述调节螺杆(207)外侧壁的一端贯穿至限位槽(206)的外侧且与紧固螺帽(208)的内部螺纹连接。

3.根据权利要求2所述的建筑规划用的测绘绘图工具，其特征在于：所述定位孔(202)在翻转座(201)一端设置有两组，且两组所述定位孔(202)在翻转座(201)的一端呈九十度夹角。

4.根据权利要求1所述的建筑规划用的测绘绘图工具，其特征在于：所述角度调节结构(3)包括支撑杆(301)、紧固螺杆(302)、滑座(303)和滑轨座(304)，所述支撑杆(301)转动连接于收纳箱(1)的两侧，所述支撑杆(301)内部的顶端螺纹连接有紧固螺杆(302)，所述紧固螺杆(302)的一侧转动连接有滑座(303)，所述测绘板(5)的两侧均固定连接有滑轨座(304)。

5.根据权利要求4所述的建筑规划用的测绘绘图工具，其特征在于：所述支撑杆(301)关于收纳箱(1)的垂直中心线呈对称分布，所述滑座(303)与滑轨座(304)内部之间呈滑动结构。

6.根据权利要求1所述的建筑规划用的测绘绘图工具，其特征在于：所述便捷携带结构(4)包括转轴座(401)、支撑转轴(402)、限位套(403)和背带(404)，所述转轴座(401)固定连接于收纳箱(1)两端的内部，所述转轴座(401)的内部转动连接有支撑转轴(402)，所述支撑转轴(402)的顶端翻转连接有限位套(403)，所述限位套(403)的内部缠绕有背带(404)。

7.根据权利要求6所述的建筑规划用的测绘绘图工具，其特征在于：所述转轴座(401)与支撑转轴(402)内部之间呈转动结构，所述转轴座(401)关于收纳箱(1)的垂直中心线呈对称分布。

技术总结
本技术公开了建筑规划用的测绘绘图工具，包括收纳箱、测绘板和分割架，收纳箱的一端设置有收纳结构，收纳结构包括翻转座、定位孔、外支撑管、弹簧卡扣、内支撑管、限位槽、调节螺杆和紧固螺帽，收纳箱的两侧均设置有角度调节结构，收纳箱两端的内部均设置有便捷携带结构，收纳箱的另一端铰接有测绘板，收纳箱的内部固定连接有分割架。本技术通过设置有收纳结构，在收纳箱一端的边角位置处固定翻转座，使用者可通过翻转座与外支撑管的转动结构对外支撑管进行翻转，并通过定位孔与弹簧卡扣的卡合使外支撑管可根据使用进行翻转收纳与对收纳箱的展开支撑，使该绘图用具的使用更加便捷，实现了对该测绘工具的便捷收纳。

技术研发人员：李娇
受保护的技术使用者：李娇
技术研发日：20230206
技术公布日：2024/1/11
