一种用于手术室的自消毒装置的制作方法

本发明属于医用领域，具体涉及一种用于手术室的自消毒装置。

背景技术：

手术室是外科诊治抢救病人的重要场所，是医院的重要技术部门，手术室的空气、手术所需的物品、医护人员的手指以及病人的皮肤，都需要消毒，以防止感染，确保手术的成功。高效安全的手术地面防护，无菌的手术室环境，可以满足器官移植、心脏、血管、人工关节置换等手术外界环境要求。在手术室的清洁操作中需要杀灭或清除传播媒介上病原微生物，使其达到无害化的处理，然后杀灭或清除传播媒介上一切微生物的处理，灭菌后的物品必须是完全无菌的；由此可见，手术室的清洁消毒属于一项系统性工作。

医院通常是要人工喷洒消毒药液对手术室进行消毒，这种方法不能做到对手术室空间、地面和角落进行全面的杀菌消毒，如消毒不彻底容易引起手术隐患。

技术实现要素：

本发明克服了上述技术问题的缺点，提供了一种用于手术室的自消毒装置，可以对手术室空间、地面和角落自动进行全面有效的杀菌消毒。

本发明的技术方案是：一种用于手术室的自消毒装置，包括消毒水管，还包括第一单片机、消毒水控制屏、臭氧发生器、臭氧导管、臭氧控制屏和第二单片机；其中：

所述消毒水管安装在手术室的天花板上，所述消毒水管具有注水控制阀和若干雾化喷嘴，所述注液控制阀用来与消毒液的提供管接通；所述雾化喷嘴均匀分布在天花板上并朝向室内；

所述第一单片机连接所述注液控制阀，并控制所述注液控制阀的开闭；

所述消毒水控制屏连接所述第一单片机；所述消毒水控制屏上设置有排液量+键、排液量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述注液控制阀是否开启的信号指示灯；

所述臭氧发生器设置在墙角处；

所述臭氧导管铺设在手术室的地板砖之间的缝隙内，所述臭氧导管设有若干个臭氧出气口；

所述第二单片机连接所述臭氧发生器，并控制所述臭氧发生器的工作；

所述臭氧控制屏连接所述第二单片机，所述臭氧控制屏上设置有排气量+键、排气量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述臭氧发生器是否开启的信号指示灯。

作为本发明的更进一步改进，所述自消毒装置还包括语音播报器，所述语音播报器安装在手术室的天花板上，并与所述第一单片机和第二单片机连接。

作为本发明的更进一步改进，所述自消毒装置还包括电子线路，所述电子线路将注水控制阀、第一单片机、消毒水控制屏、臭氧发生器、臭氧导管、臭氧控制屏和第二单片机连接。

作为本发明的更进一步改进，所述消毒水控制屏和臭氧控制屏设置在手术室的墙壁上。

作为本发明的更进一步改进，所述电子线路、第一单片机和第二单片机镶嵌于手术室的墙体内部。

作为本发明的更进一步改进，所述第一单片机采用的型号是AT89S52，所述第二单片机采用的型号是89C2051。

作为本发明的更进一步改进，所述臭氧发生器的个数为两个或以上。

由以上技术方案可知，本发明的有益效果在于：

1、本发明用于手术室的自消毒装置能够对手术室空间、地面和角落进行全面有效的杀菌消毒，省去了大量的劳动力和时间。通过设置消毒水管、第一单片机、消毒水控制屏、臭氧发生器、臭氧导管、臭氧控制屏和第二单片机，将所述消毒水管设置在天花板上，由所述第一单片机控制所述雾化喷嘴从天花板向室内各个角落喷洒消毒水，能够有效的对手术室进行消毒；将所述臭氧导管铺设在手术室内地板砖缝隙之间，由所述第二单片机控制所述臭氧发生器产生氧气，并通过臭氧导管排出，能够对地面、角落和手术室的空间进行进一步的杀菌消毒。本发明采用消毒水喷洒和臭氧释放组合的消毒工艺，不仅比单独的喷洒消毒水工艺节约能耗，而且能提高消毒效果。

2、本发明的自消毒装置设计合理，操作简单，能够充分利用手术室的空间，占地面积小，用户通过消毒水控制屏和臭氧控制器对本装置进行设置后，即可自动对手术室内做全方位消毒，确保手术的安全进行，能有效提高工作效率，节省人力资源，改善消毒条件。

附图说明

图1是本发明一种用于手术室的自消毒装置的总体框图；

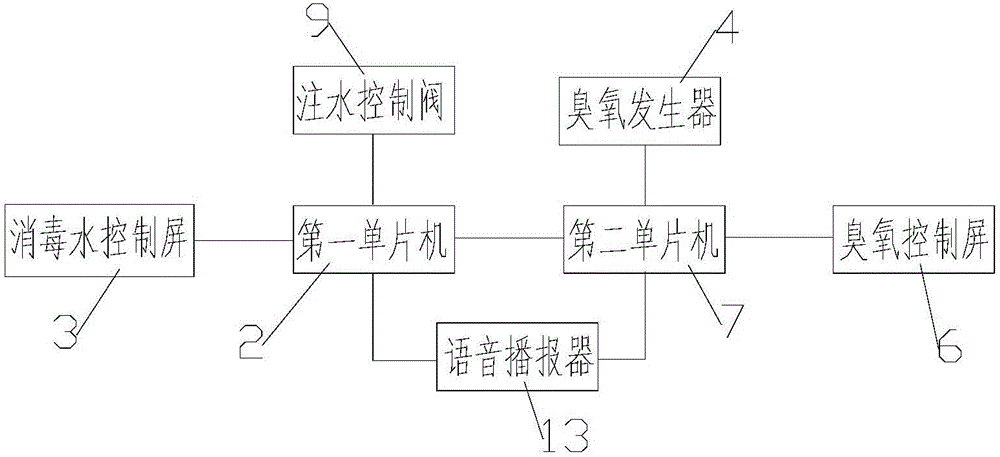

图2是本发明一种用于手术室的自消毒装置的控制原理图；

其中，附图标记：1-消毒水管；2-第一单片机；3-消毒水控制屏；4-臭氧发生器；5-臭氧导管；6-臭氧控制屏；7-第二单片机；8-天花板；9-注水控制阀；10-雾化喷嘴；11-墙角；12-地板砖；13-语音播报器。

具体实施方式

下面结合附图与实施例对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

请参阅图1至图2。

图1为本发明提供的一个较佳实施例的总体框图，一种用于手术室的自消毒装置，包括消毒水管1，还包括第一单片机2、消毒水控制屏3、臭氧发生器4、臭氧导管5、臭氧控制屏6和第二单片机7；其中：

所述消毒水管1安装在手术室的天花板8上，所述消毒水管1具有注水控制阀9(参阅图2)和若干雾化喷嘴10，所述注液控制阀用来与消毒液的提供管接通；所述雾化喷嘴10均匀分布在天花板8上并朝向室内；

所述第一单片机2连接所述注水控制阀9，并控制所述所述注水控制阀9的开闭；

所述消毒水控制屏3连接所述第一单片机2；所述消毒水控制屏3上设置有排液量+键、排液量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述注液控制阀是否开启的信号指示灯；

所述臭氧发生器4设置在墙角11处；

所述臭氧导管5铺设在手术室的地板砖12之间的缝隙内，所述臭氧导管5设有若干个臭氧出气口，这样的设计既能够充分利用手术室的有限空间，又能有效的杀灭地面、角落的细菌；

所述第二单片机7连接所述臭氧发生器4，并控制所述臭氧发生器4的工作；

所述臭氧控制屏6连接所述第二单片机7，所述臭氧控制屏6上设置有排气量+键、排气量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述臭氧发生器4是否开启的信号指示灯。

所述消毒水管1安装在手术室的天花板8上，所述消毒水管1上设置多个雾化喷嘴10，所述雾化喷嘴10与天花板8组合并朝向室内，雾化喷嘴10是一种能够将液体雾化喷出，而均匀悬浮于空气中的一种装置。其工作原理是通过内部压力，将内部的液体挤压进入喷嘴中，喷嘴内部放置有一块铁片，高速流动的液体撞击在铁片上，反弹后形成直径15-60微米左右的雾化颗粒，并通过喷嘴出口喷出。采用雾化喷嘴10喷洒消毒水，使消毒水在与空气中的细菌充分接触并将细菌杀灭，而且采用雾化喷洒，雾化效果好，能够减少消毒水的用量。

本发明的第一单片机2主要用于控制消毒水的喷洒工作。通过所述第一单片机2连接所述注水控制阀9以控制所述注水控制阀9的开闭。所述第一单片机2连接所述消毒水控制屏3；所述消毒水控制屏3上设置有排液量+键、排液量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述注液控制阀是否开启的信号指示灯。所述排液量+键和排液量-键的调节范围是分别控制在每分钟0～1000毫升；所述时间预设+键和所述时间预设-键的预设时间调节范围分别控制在0～60分钟，所述信号指示灯为发光二极管，所述排液量+键、排液量-键、时间预设+键、时间预设-键、LED显示屏以及信号指示灯均通过各自的导线与所述第一单片机2电性连接，所述LED显示屏显示排液量和时间预设值，当按住排液量键进入调节排液量预设排液量调节范围时，若按住所述排液量+键一次则排液量每分钟提高100毫升并依此类推直至达到升高预设的排液量为止，若按住所述排液量-键一次则排液量每分钟降低100毫升并依此类推直至达到降低预设的排液量为止，若按住所述时间预设+键一次则时间调高2分钟并依此类推直至达到升高预设时间为止，若按住所述时间预设-键一次则时间降低2分钟并依此类推直至达到降低预设时间为止，在预设时间段内所述第一单片机2控制所述注水控制阀9开启，并使所述喷嘴雾化器喷出消毒水进行消毒工作，达到预设时间后所述第一单片机2自动关闭所述注水控制阀9。

本发明的第二单片机7主要用于控制臭氧消毒的工作。所述第二单片机7连接所述臭氧发生器4并控制所述臭氧发生器4释放臭氧，所述第二单片机7连接所述臭氧控制屏6，所述臭氧控制屏6上设置有排气量+键、排气量-键、时间预设+键、时间预设-键、LED显示屏以及反映所述臭氧发生器4是否开启的信号指示灯。所述排气量+键和排气量-键的调节范围是分别控制在每分钟0～3000毫升；所述时间预设+键和所述时间预设-键的预设时间调节范围分别控制在0～30分钟，所述信号指示灯为发光二极管，所述排气量+键、排气量-键、时间预设+键、时间预设-键、LED显示屏以及信号指示灯均通过各自的导线与所述第二单片机7电性连接，所述LED显示屏显示排气量和时间预设值，当按住排气量键进入调节排气量预设排气量调节范围时，若按住所述排气量+键一次则排气量每分钟提高500毫升并依此类推直至达到升高预设的排气量为止，若按住所述排气量-键一次则排气量每分钟降低500毫升并依此类推直至达到降低预设的排气量为止，若按住所述时间预设+键一次则时间调高2分钟并依此类推直至达到升高预设时间为止，若按住所述时间预设-键一次则时间降低2分钟并依此类推直至达到降低预设时间为止，在预设时间段内所述第二单片机7控制所述臭氧发生器4开启，使所述臭氧出气喷出臭氧进行消毒工作，达到预设时间后所述第二单片机7自动关闭所述臭氧发生器4。

本实施例所用的臭氧发生器4采用空气中的氧气作为气源，通过高压变频放电产生臭氧，用臭氧对手术室内的各个地方进行杀菌消毒。本实施例设置的臭氧发生器4的个数为两个。臭氧在常温下为无色气体，是一种强氧化剂，灭菌过程属生物化学氧化反应，其可作用于细胞膜，导致细胞膜的通透性增加，细胞内物质外流，使细胞失去活动，可以使细胞活动必需的霉失去活性，或者破坏细胞内的遗传物质或使其失去功能，其杀菌过程非常迅速，作用于大肠杆菌、鼠伤寒沙门氏菌等可以全部杀灭，杀灭率高，能对地板以及手术室内的空间进行消毒灭菌。

作为本发明的更进一步改进，所述自消毒装置还包括语音播报器，所述语音播报器安装在手术室的天花板8上，并与所述第一单片机2和第二单片机7连接。所述第一单片机2和第二单片机7控制所述语音播报器进行语音提示，提醒在手术室的人员手术室将要进行消毒工作，方便人员提早做好准备走出手术室。

如图2所示，为了便于控制，所述自消毒装置还包括电子线路，所述电子线路将注水控制阀9、第一单片机2、消毒水控制屏3、臭氧发生器4、臭氧控制屏6、第二单片机7和语音播报器连接。

作为本发明的更进一步改进，所述消毒水控制屏3和臭氧控制屏6设置在手术室的墙壁上，便于对消毒工作进行操作，所述电子线路、第一单片机2和第二单片机7镶嵌于手术室的墙体内部。

作为本发明的更进一步改进，所述第一单片机2采用的型号是AT89S52，AT89S52单片机是一种低功耗、高性能的8位COMS微控制器，具有三个16位定时器/计数器，32位I/O口线，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路，可满足消毒水喷洒的控制需求；所述第二单片机7采用的型号是89C2051，89C2051单片机是一种低功耗、高性能的8位COMS微控制器，ATMEL的2051将具有多种功能的8位CPU与FPEROM结合在同一芯片上，为臭氧消毒的控制提供了高度灵活且价格适宜的方案。

本发明第一单片机和第二单片机的控制方法为：

(1)装置上电后，所述第一单片机2和第二单片机7初始化；

(2)当所述第一单片机2检测到消毒水控制屏3上的按键按下时，所述第一单片机2将操作信息发送到所述语音播报器13，通过声音的方式向用户告知将要进行的操作，此时第一单片机2发送相应的信息给所述注水控制阀控9制其打开并开始计时，且所述消毒水控制屏3上的信号指示灯闪亮，所述消毒水管1开始注入消毒水，并通过雾化喷嘴10向手术室内均匀喷洒消毒水进行消毒，当预设排液量和预设时间到，所述第一单片机2控制所述注水控制阀9关闭；

(3)当所述第二单片机7检测到臭氧控制屏6上的按键按下，所述第二单片机7将操作信息发送到所述语音播报器13，通过声音的方式向用户告知将要进行的操作，此时第二单片机7发送相应的信息给所述臭氧发生器4控制其制造臭氧并开始计时，且所述臭氧控制屏6上的信号指示灯闪亮，所述臭氧导管5开始输入臭氧，并通过臭氧出气口向手术室输送臭氧进行消毒，当预设排气量和预设时间到，所述第二单片机控制所述臭氧发生器停止工作。

本发明一种用于手术室的自消毒装置的工作原理：所述装置接通电源后，所述语音播报器进行语音提示，提醒在手术室的人员手术室将要进行消毒工作。手术室内需要消毒时，用户按下消毒水控制屏3上的按键，设置消毒水的排液量和消毒预设时间，按键产生信号，信号通过电子线路传输至第一单片机2，所述第一单片机2接收到信号，信号经第一单片机2分析处理后通过电子线路传输至消毒水管1的注水控制阀9并开始计时，所述注水控制阀9接收到信号，打开控制阀并向消毒水管1注入消毒水，消毒水通过雾化喷嘴10慢慢向室内均匀喷洒消毒水进行消毒，当预设时间到，所述第一单片机2发出信号通过电子线路传输至消毒水管1的注水控制阀9，注水控制阀9接收到信号后关闭控制阀停止向消毒水管1注消毒水。用户按下臭氧控制屏6上的按键，设置臭氧发生器4的臭氧排气量和臭氧排气预设时间，按键产生信号，信号通过电子线路传输至第二单片机7，所述第二单片机7接收到信号，信号经第二单片机7分析处理后通过电子线路传输至臭氧发生器4并开始计时，所述臭氧发生器4接到信号，开始制造臭氧并将产生的臭氧输入臭氧导管5，臭氧导管5通过臭氧出气口向手术室地面、角落等地方慢慢释放臭氧进行消毒，当预设时间到，所述第二单片机7发出信号通过电子线路传输至臭氧发生器4，臭氧发生器4接到信号后停止制造臭氧，臭氧消毒工作结束。

本发明的自消毒装置设计合理，操作简单，占地面积小，能有效提高工作效率，节省人力资源，改善消毒条件，用户通过消毒水控制屏3和臭氧控制器对本装置进行设置后，即可自动对手术室内做全方位消毒，消毒区域无死角，确保手术的安全进行。而且本发明采用消毒水喷洒和臭氧释放组合的消毒工艺，不仅比单独的喷洒消毒水工艺节约能耗，而且能提高消毒效果。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
