多功能按摩头的制作方法

本发明涉及按摩装置技术领域，尤其涉及一种多功能按摩头。

背景技术：

在现代社会中，人们无论在生活还是工作方面都呈现出越来越忙碌的状态，随之而来的健康问题也成为了很多人的困扰，为了保持身心健康，许多人开始注重养生保健。在众多的养生保健方式中，按摩作为一种将传统与科技相结合的手段，能够使人的身体与精神得到快速放松及恢复，已经在广泛的人群中得到推广。相对于到医院、医馆等专业的场所接受按摩理疗，现在的人们更倾向于购买具有不同功能的各种按摩装置。目前来说，按摩装置大多数功能单一，一个装置仅能实现震动按摩、红外理疗或热疗等一个功能，而少数一些集成了多种功能的按摩装置则在结构上过于复杂，体积庞大，不利于携带，也难以安装到U型枕等便携性要求高的产品上。

为解决上述问题，有必要提供一种结构简单紧凑，体积小巧便于随身携带，且能够集成多种功能的按摩设备。

技术实现要素：

本发明的目的在于提供一种结构简单紧凑，体积小巧便于随身携带，且能够集成多种功能的按摩设备。

为了实现上述目的，本发明提供了一种多功能按摩头，包括基座、功能组件及顶盖，顶盖安装于基座之上，且顶盖内具有容纳槽，功能组件容纳于容纳槽中。

与现有技术相比，本发明多功能按摩头中包括基座与顶盖，其中顶盖具有容纳槽并安装到基座上，多功能按摩头的功能组件可以设置在容纳槽中而被顶盖收纳，无需在基座上设置其他结构来承载功能组件，使多功能按摩头的结构简单紧凑，提高了便携性与适用性。同时，功能组件可以包括脉冲电极、发热元件及红外发射器等，使多种理疗功能集合于一体，提升了按摩效果。

较佳地，顶盖为导电体，且顶盖的顶部贯穿地开设有第一通孔，功能组件包括与顶盖呈相互间隔设置的中心件，中心件为导体，中心件的一端由第一通孔露出。中心件与顶盖皆为导电体且两者相互间隔开，将脉冲电路板的正负极分别接通到中心件与顶盖上后，中心件与顶盖就分别成为了脉冲正极与脉冲负极，由于中心件的一端从顶盖上露出，因此使用时中心件与顶盖能够同时接触人体皮肤，从而将脉冲微波输入人体，起到脉冲按摩作用。

具体地，中心件与顶盖之间设有隔离件，隔离件为绝缘体。设置隔离件的目的是将中心件与顶盖相互隔离开，防止两者接触而导致脉冲失效或电路板损坏。

更具体地，隔离件卡合于第一通孔的孔壁，隔离件具有供中心件穿过的第二通孔，且隔离件套紧于中心件。通过将隔离件卡合于第一通孔的孔壁并套在中心件上，能够使三者之间的结构更加紧凑，同时起到相互定位的作用。

较佳地，基座具有位于容纳槽内的凸台，功能组件包括设置于凸台与顶盖之间的发热片。发热片使多功能按摩头发出热量，实现热疗功能。凸台与顶盖可以将发热片夹紧，在解决了发热片定位问题的同时有利于减小多功能按摩头尺寸。

具体地，发热片与顶盖之间还设置有隔离片，隔离片为绝缘体。当顶盖也是导体时，为了防止顶盖与发热片接触，设置隔离片将两者隔离开。

较佳地，功能组件还包括红外线发射器。红外线发射器发出红外线，起到红外线理疗的效果。

较佳地，顶盖安装于基座的一端，基座的另一端具有安装槽，安装槽内设置震动马达。震动马达启动时整个多功能按摩头震动，实现震动按摩功能。

较佳地，基座设有第一对接部，顶盖设有第二对接部，顶盖藉由第一对接部与第二对接部的配合安装于基座。

具体地，第一对接部为插孔，第二对接部为插脚。顶盖上的插脚不仅用于插入基座上的插孔而实现定位，更可以作为顶盖连接电路板的接线脚。

附图说明

图1是本发明多功能按摩头的立体图。

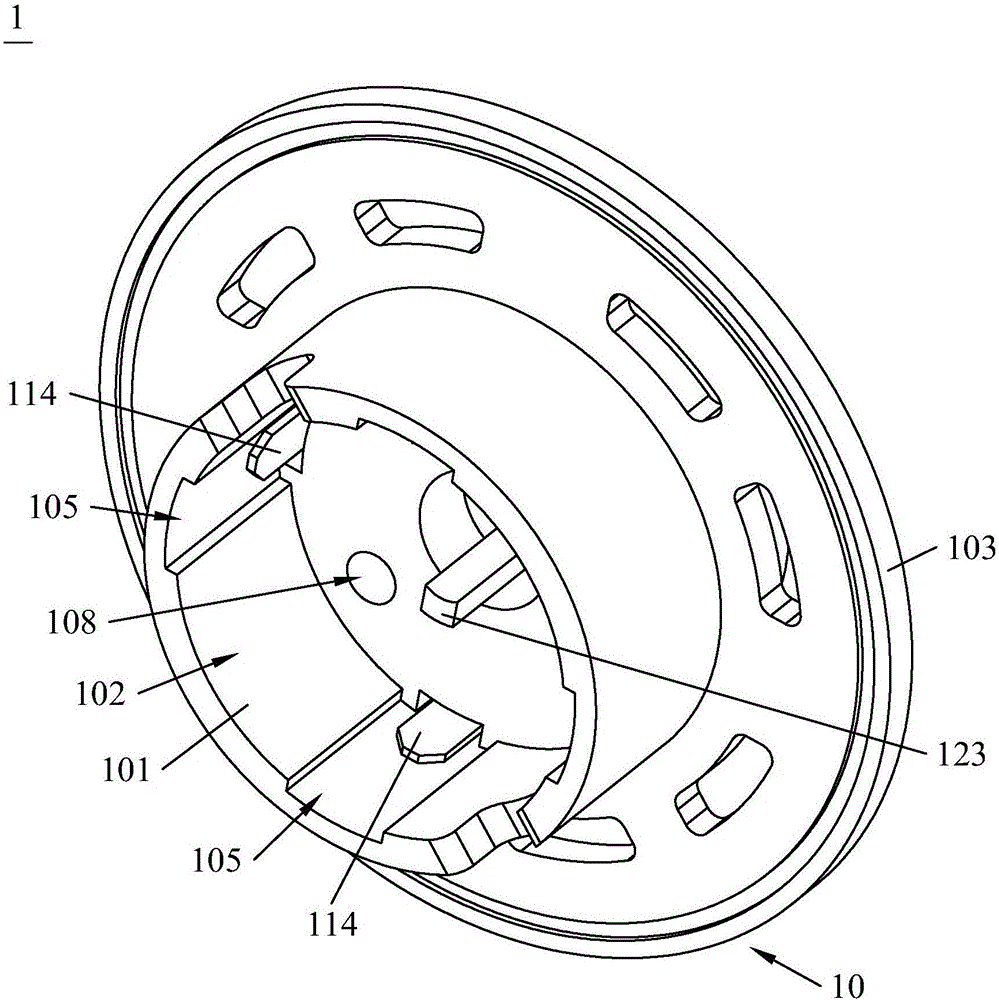

图2是多功能按摩头另一角度的立体图。

图3是多功能按摩头的爆炸图。

图4是多功能按摩头中基座的立体图。

图5是基座的俯视图。

图6是多功能按摩头中顶盖的立体图。

图7是顶盖另一角度的立体图。

图8是多功能按摩头中隔离件的立体图。

图9是多功能按摩头中中心件的立体图。

图10是多功能按摩头的剖视图。

图11是多功能按摩头装于U型枕的示意图。

具体实施方式

下面结合给出的说明书附图对本发明的较佳实施例作出描述。

如图1所示，本发明提供了一种多功能按摩头1，包括基座10、功能组件及顶盖11，顶盖11安装于基座10上，功能组件容纳于顶盖11内。多功能按摩头1在控制电路板的控制下可以对人体进行多种放松按摩。

结合图2、图3，基座10具有第一对接部，顶盖11具有第二对接部，顶盖11藉由第一对接部与第二对接部的配合安装于基座10。功能组件包括中心件12与发热片13，多功能按摩头1还包括隔离件14与隔离片15。以下先介绍各个元件的具体结构，再说明元件之间的装配关系。

参照图3至图5，基座10的一端具有凸起的凸台100，另一端具有向远离凸台100的方向延伸的凸肋101，凸肋101围成一安装槽102。基座10还具有位于凸台100与凸肋101之间的一圈安装部103，安装部103相对凸台100与凸肋101向外侧延伸扩张，安装部103的作用是作为多功能按摩头1安装到其他产品上时的对接固定结构。

本实施例中第一对接部为贯穿基座10的插孔104，插孔104从基座10的一端延伸到另一端并与安装槽102连通。插孔104的数量具体为四个，四个插孔104均匀分布在凸台100的外围。在安装槽102中，凸肋101的内表面凹陷地设置与四个插孔104分别对应的四个凹槽105。

凸台100的中间贯穿地设置一与安装槽102连通的长槽106，长槽106的两边具有两承载面107，承载面107相对凸台100的顶面呈下沉设置。凸台100上还贯穿地设置有两个穿线孔108，穿线孔108也与安装槽102连通。

基座10是由绝缘材料制成的绝缘体，比如在本实施例中采用绝缘硅胶制成。

如图6、图7所示，顶盖11包括一顶壁111以及与顶壁111固定并环绕顶壁111的周壁112，顶壁111与周壁112之间围成了一容纳槽113，安装时容纳槽113的开口朝向基座10。第二对接部为固定于周壁112并向远离顶壁111的方向延伸的插脚114，插脚114的数量也为四个，四个插脚114在周壁112上呈均匀分布设置并分别与基座10上的四个插孔104相对。

顶壁111的中心贯穿地开设有第一通孔115，第一通孔115与容纳槽113连通。顶壁111底部还设有环绕第一通孔115的定位环116，定位环116延伸方向与插脚114相同并位于容纳槽113中，定位环116的顶部为环绕第一通孔115的一圈定位面117，定位面117相对顶壁111的顶面呈下沉设置。

顶盖11是由导电材料制成的导电体，比如在本实施例中采用金属铜制成。顶盖11的顶面进行CD纹加工，增加其外观观赏性及与皮肤接触时的舒适度。

参照图8，隔离件14包括主体141与固定于主体141上的伞形部142，主体141与伞形部142均是回转体结构，伞形部142相对主体141沿径向向外扩张，即伞形部142的径向尺寸大于主体141的径向尺寸，主体141的尺寸小于第一通孔115的孔径。隔离件14的中心开设贯穿主体141与伞形部142的第二通孔140，第二通孔140的孔径大于中心件12的尺寸。主体141的底部设置有向外侧凸出的卡合部143，卡合部143的底面为斜面144，卡合部143的数量为四个，四个卡合部143绕主体141呈均匀分布设置。

隔离件14由绝缘材料制成的绝缘体，比如在本实施例中采用绝缘硅胶制成。

参照图9，中心件12包括主体121、固定于主体121上端的接触部122及固定于主体121下端的长条形的接线部123，接线部123的大小与凸台100上的长槽106的宽度对应。主体121呈中空结构，其内部形成一腔体124，腔体124的开口位于主体121的底部。中心件12是由导电材料制成的导电体，比如在本实施例中采用导电硅胶制成。

回看图3，发热片13与隔离片15都是扁平圆形结构，其大小都与凸台100相当，发热片13的中心开设有第三通孔131，隔离片15的中心开设第四通孔151。发热片13上具有用于连接电源线的两个接线孔132，两接线孔132接通电源正负极后发热片13可以进行发热。隔离片15由绝缘材料制成。

参照图10并回顾其他图示，中心件12的接线部123向下穿过长槽106并伸入安装槽102中，中心件12的主体承载于两承载面107上。发热片13置于凸台100上，其两个接线孔132分别与凸台100的两个穿线孔108对齐，隔离片15置于发热片13上，中心件12从第三通孔131、第四通孔151穿过。顶盖11的四个插脚114分别与底座的四个插孔104对齐，插脚114插入插孔104使顶盖11安装到基座10上，插入的插脚114伸入到安装槽102内并位于与插孔104对应的凹槽105中。安装后顶盖11的顶壁111将发热片13与隔离片15压在凸台100上。中心件12的接触部122从第一通孔115露出。隔离件14向下装入第一通孔115中，由于卡合部143底部设有斜面144，因此在抵触第一通孔115孔壁时卡合部143能够发生变形而顺利通过。卡合部143通过第一通孔115后形变恢复，卡合部143与伞形部142分别卡在定位环116的上下，伞形部142压在定位面117上。中心件12的上端被隔离件14套紧，中心件12的接触部122从第二通孔140中露出。中心件12的腔体124内设置红外线发射器(未图示)，而安装槽102内设置震动马达(未图示)，由于插脚114位于凹槽105中，因此插脚114不会对震动马达的安装及震动产生影响。

与本多功能按摩头1配套的控制电路板上包括脉冲电路、加热电路及红外灯电路。脉冲电路的正极通过导线连接到顶盖11的一个插脚114上，脉冲电路的负极通过导线连接到中心件12的接线部123上，顶盖11与中心件12的接触部122分别作为脉冲正负极与人体皮肤接触并向人体释放脉冲微波。加热电路的正负极导线引入安装槽102中并穿过穿线孔108后与发热片13连接。红外灯电路的导线引入安装槽102并伸入到中心件12的腔体124中与红外线发射器连接。

本发明与现有技术相比，由于将实现不同功能的功能组件都设置在了顶盖11的容纳槽113中，因此无需在基座10上设置其他结构来承载功能组件，使多功能按摩头1的结构简单紧凑，体积小巧，提高了便携性与适用性。同时，本多功能按摩头1将电脉冲理疗、热疗、红外线理疗以及震动按摩等多种功能集合于一体，提升了按摩效果，满足消费者需求。

如图11所示，本发明多功能按摩头可以装设在便于携带的U型枕2等产品上，为产品增加按摩功能。

以上所揭露的仅为本发明的较佳实例而已，其作用是方便本领域的技术人员理解并据以实施，当然不能以此来限定本发明之权利范围，因此依本发明申请专利范围所作的等同变化，仍属于本发明所涵盖的范围。
