防抖型儿童注射器的制作方法

本发明涉及一种医疗用具，特别的，是一种注射器。

背景技术：

肌肉注射是常见的医疗手段之一，在日常的门急诊输液室中，随处可见的便是医生手持注射器对患者进行输液治疗；对于成年人来讲，在输液时保持肢体不动较为容易，但是对儿童甚至是婴儿来讲，肌肉注射的难度将大大提高；由于肌肉注射伴随着一定的疼痛，儿童无法较好的忍耐并保持不动，因此，医生在扎针后，儿童的扭动将妨碍医生的有效推压药液，给注射带来困难，同时，这种扭动在注射过程中，会使得针头对肌肉造成更多的伤害，造成更大的痛苦，因此，传统的注射器在对儿童使用时，存在较大困难。

技术实现要素：

针对上述问题，本发明提供一种防抖型儿童注射器，该注射器能够有效防止儿童扭动带来的不便，提高注射效率，既能够提高注射速度，又能够减少儿童的疼痛感。

为解决上述问题，本发明所采用的技术方案是：本防抖型儿童注射器包括有针筒和推杆；在所述针筒内滑动设置有活塞块，所述推杆与活塞块固定连接；在所述针筒的底端设置有输液管；

在所述输液管的轴线上套设有密封滑片，所述密封滑片可沿输液管的轴线往复平移；在输液管的末端安装有防止密封滑片脱落的防脱扣；

在所述密封滑片上还固定有隔离网，所述隔离网笼罩在输液管的末端，且不与输液管接触；在所述密封滑片上还安装有滑动罩，滑动罩包裹隔离网，滑动罩可在密封滑片上自由滑动；滑动罩在沿密封滑片所在的平面滑动的过程中，滑动罩与密封滑片始终保持气密状态；

在滑动罩的底板上开设有导流管。

本发明的有益效果是：在所述导流管上安装有针头，通过牵拉、推压推杆即可完成药液的抽吸、注射；在对儿童进行注射时，医生用手指固定滑动罩，将针头扎入肌肉中，儿童因疼痛会晃动身体并带动针头晃动；针头的晃动被分解成水平的前后、左右方向和竖直方向；针头前后、左右晃动时，所述滑动罩将沿着密封滑片的表面同步移动，在针头竖直方向移动时，所述密封滑片将带动滑动罩一起沿输液管的轴线往复移动；因此在使用本发明时，儿童的小幅度晃动身体，将被滑动罩和密封滑片缓冲掉，因此医生握持的针筒能够保持稳定；医生在推压药液的过程中，药液从输液管流出，透过隔离网后充满滑动罩，再从导流管进入针头，最终进入人体。

综上，本发明结构精巧，操作方便，能够有效缓冲掉儿童晃动带来的不稳定性，促进药液的注射；从而大大提高儿童输液的速度，同时减轻儿童晃动带来的疼痛。

作为优选，在所述滑动罩与密封滑片接触的边缘包裹有弹性橡胶层；以便于提高滑动罩与密封滑片之间的气密性。

作为优选，所述隔离网的底面紧贴滑动罩的底板，隔离网与滑动罩通过磁吸力作用紧密吸合；该结构能够保证滑动罩紧贴密封滑片，在针头扭动的过程中不致于出现间隙，有效防止药液外流。

作为优选，所述滑动罩内部嵌设有铁磁性材料，密封滑片内部嵌设有永磁材料；通过磁力作用滑动罩可紧密的与密封滑片接合，进而保证气密性。

作为优选，在密封滑片和滑动罩上印制有卡通图案；以便于降低儿童对注射器的恐惧心理，从而促进儿童配合注射。

附图说明

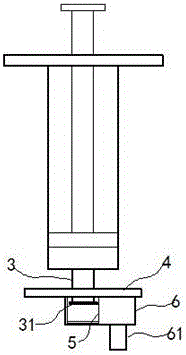

图1为本防抖型儿童注射器一个实施例在正常使用时的结构示意图。

图2为图1所示实施例在儿童扭动时的结构示意图。

具体实施方式

实施例

在图1、图2所示的实施例中，本防抖型儿童注射器包括有针筒1和推杆2；在所述针筒1内滑动设置有活塞块11，所述推杆2与活塞块11固定连接；在所述针筒1的底端设置有输液管3；

在所述输液管3的轴线上套设有密封滑片4，所述密封滑片4可沿输液管3的轴线往复平移；在输液管3的末端安装有防止密封滑片4脱落的防脱扣31；

在所述密封滑片4上还固定有隔离网5，所述隔离网5笼罩在输液管3的末端，且不与输液管3接触；在所述密封滑片4上还安装有滑动罩6，滑动罩6包裹隔离网5，滑动罩6可在密封滑片4上自由滑动；滑动罩6在沿密封滑片4所在的平面滑动的过程中，滑动罩6与密封滑片4始终保持气密状态；在所述滑动罩6与密封滑片4接触的边缘包裹有弹性橡胶层；为了保证滑动罩6能够紧密的与密封滑片4接触，同时尽量简化注射器的结构，本实施例中可采用磁力作用，将密封滑片4和滑动罩6相结合；磁力结合又分成两种：一、所述隔离网5的底面紧贴滑动罩6的底板，隔离网5与滑动罩6通过磁吸力作用紧密吸合，隔离网5由铁磁材料做成，滑动罩由永磁材料做成；二、所述滑动罩6内部嵌设有铁磁性材料，密封滑片4内部嵌设有永磁材料；即滑动罩6通过磁力作用吸附隔离网5或密封滑片4或同时吸附两者，来保证气密性；当然本发明还可有其他方式将滑动罩6于密封滑片4结合，并不限于磁力结合；在滑动罩6的底板上开设有导流管61。

本发明的有益效果是：在所述导流管61上安装有针头，通过牵拉、推压推杆2即可完成药液的抽吸、注射；在对儿童进行注射时，医生用手指固定滑动罩6，将针头扎入肌肉中，儿童因疼痛会晃动身体并带动针头晃动；针头的晃动被分解成水平的前后、左右方向和竖直方向；针头前后、左右晃动时，所述滑动罩6将沿着密封滑片4的表面同步移动，在针头竖直方向移动时，所述密封滑片4将带动滑动罩6一起沿输液管3的轴线往复移动；因此在使用本发明时，儿童的小幅度晃动身体，将被滑动罩6和密封滑片4缓冲掉，因此医生握持的针筒1能够保持稳定；医生在推压药液的过程中，药液从输液管3流出，透过隔离网5后充满滑动罩6，再从导流管61进入针头，最终进入人体。

在本实施例中，弹性橡胶层能够提高滑动罩6与密封滑片4之间的气密性，进一步防止漏液现象发生。

综上，本发明结构精巧，操作方便，能够有效缓冲掉儿童晃动带来的不稳定性，促进药液的注射；从而大大提高儿童输液的速度，同时减轻儿童晃动带来的疼痛。

在本实施例中，在密封滑片4和滑动罩6上印制有卡通图案；以便于降低儿童对注射器的恐惧心理，从而促进儿童配合注射。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
