一种吸奶器的制作方法

本发明涉及哺乳用品技术领域，特指一种具有防逆流功能的吸奶器。

背景技术：

目前市场上的吸奶器大都如附图1所示，是在吸奶器的外罩杯内产生负压，从而迫使使用者的乳房受压出奶。吸奶器的内罩杯20通过扣环30扣紧在外罩杯10内；通气孔柱101、102、103与主机相连。通气孔柱101、102的充气、吸气形成对乳房的按摩。通气孔柱103的吸气形成外罩杯内的负压，从而将哺乳者的乳汁从乳房吸出。但是，现有的结构，往往容易使乳汁顺着通气孔柱103逆流到主机内；从而造成主机的损坏。

技术实现要素：

本发明解决的技术问题在于提供一种吸奶器；解决乳汁逆流回主机的问题。

本发明解决上述技术问题的技术方案是：

所述吸奶器外罩杯连设有气压调节腔；所述的气压调节腔与外罩杯连通；在气压调节腔内设有一气囊；所述的气囊与主机气连接；气囊体积变化时，气压调节腔与气囊之间的空间体积发生变化；从而调节外罩杯内的气压。

所述的气压调节腔由上盖和下盖组成。

所述的气压调节腔的下盖通过连通孔与外罩杯连通。

所述的气囊开口通过设置在上盖上的通气孔柱可与主机相连。

所述的气囊由具有弹性回复力的软胶材料组成。

所述气压调节腔的上盖与下盖通过卡扣实现密封连接。

所述的连通孔为一个以上。

本发明通过上盖、下盖、气囊的设置；将外罩杯形成的空间与主机之间通过气囊隔绝；避免外罩杯内的乳汁从通气孔柱逆流到主机而将主机损坏。由于气囊悬空在上盖与下盖形成的空间内，且气囊由软胶材料制成；因而可以很好的响应主机的吸气、充气；使用效果上较好。

附图说明

下面结合附图对本发明进一步说明：

图1是现有吸奶器剖视图；

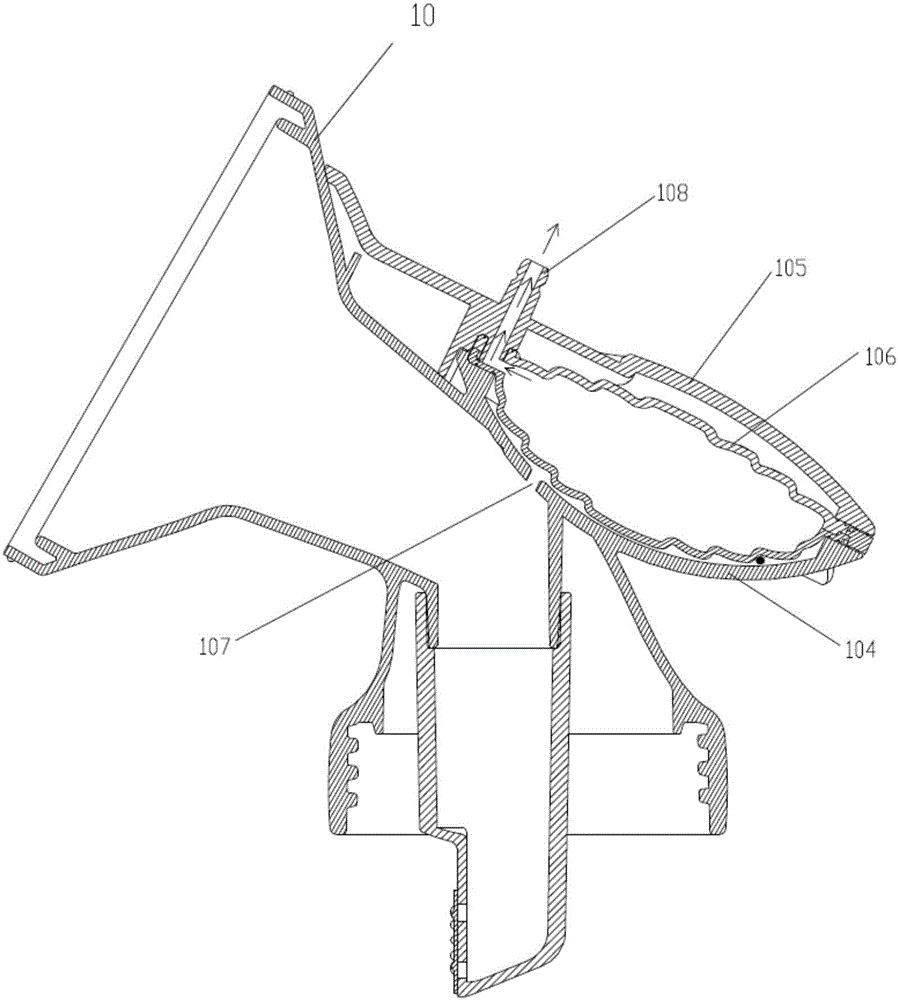

图2是设置本发明的吸奶器外罩杯10剖视图；

图3是设置本发明的吸奶器外罩杯10主视分解图；

图4是设置本发明的吸奶器外罩杯10立体分解图；

图5是设置本发明的吸奶器外罩杯10立体图；

图6是设置本发明的上盖105和气囊106立体分解图。

部分附图图号说明：

外罩杯10，下盖104，上盖105，气囊106，连通孔107，通气孔柱108

具体实施方式

如图2-6所示，本发明的吸奶器外罩杯10上连设下盖104，下盖104和外罩杯10之间设置有一个连通孔107(根据需要也可以设置多个连通孔)。另外设置有上盖105与下盖104气密连接。在上盖105上设置挂钩1051，在下盖104上设置凸块1041；上盖105与下盖104间通过挂钩1051与凸块1041实现卡扣方式连接。当然上盖105与下盖104也可以采用其他的连接方式，只需实现气密连接即可。

气囊106置于上盖105与下盖104形成的空间内；气囊106开口部与上盖105上的通气孔柱108连通。前述的气囊106除开口部固定外，其余部分都可悬空在上盖105与下盖104形成的空间内。气囊106整体为软胶材料制成。通气孔柱108通过气管与主机连接。

当主机通过气管吸气时，气囊106内部的空气被抽出，体积缩小；使得上盖105与下盖104形成的空间未被气囊106占用的部分变大。由于外罩杯10与该空间连通；同步使得外罩杯10内的空气压力变小，对乳房形成吸力；将乳汁吸出。此时，由于外罩杯10的空间与主机之间，通过气囊106进行了隔绝；从而有效避免乳汁逆流到主机内。

以上实施例是对本发明的进一步具体实施方式的描述，并非对本发明的限制；凡依上述描述可得之等效变换皆应在本发明的保护范围之内。
