定制式蓝牙听诊器的制作方法

本发明涉及一种医疗诊断设备，特别是一种定制式蓝牙听诊器。

背景技术：

目前听诊器是医师常用的诊断用具，其原理是将耳塞夹在耳朵上，听筒接受的声音通过皮管子传到耳塞。但是现有听诊器存在一些缺陷：一是医生在听诊时需要与病人接近，有受到传染的可能性；二是医生需要长时间使用听诊器，耳朵会有胀痛等不适感，会降低诊断得准确性。

技术实现要素：

本发明所要解决的技术问题是针对现有技术的不足，提供一种设计合理，佩戴舒适，可根据医生耳朵的耳甲腔形态设计的定制式蓝牙听诊器。

本发明所要解决的技术问题是通过以下的技术方案来实现的。本发明是一种定制式蓝牙听诊器，该听诊器包括听诊装置和耳机，所述听诊装置内设有拾音器和蓝牙发送模块，拾音器内设有麦克风，麦克风与蓝牙发送模块耦合；所述耳机包括耳机外壳、蓝牙接收模块和扬声器，蓝牙接收模块与扬声器均固定安装在耳机外壳内，蓝牙接收模块与扬声器耦合，耳机外壳上设有耳甲腔结构，蓝牙发送模块与所述蓝牙接收模块无线连接。

本发明所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述耳机外壳上的耳甲腔结构与人的耳甲腔相适配。

本发明所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述耳机设有两个。

本发明所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述听诊装置还设有内置电源，拾音器与蓝牙发送模块通过导线与内置电源连接。

本发明提供的定制式蓝牙听诊器，该听诊器的耳机是根据医生耳朵的耳甲腔形态设计的，与医生耳朵吻合，使得医生不会因使用时间过长而出现耳朵胀痛等情况；听诊装置和耳机为无线连接，使医生在听诊时可以不用接近病人，减少了被传染的可能性。与现有技术相比，该听诊器设计合理，使用、携带方便，有效的减少了医生因长时间使用听诊器而带来的不适情况。

附图说明

图1为本发明耳机的一种结构示意图。

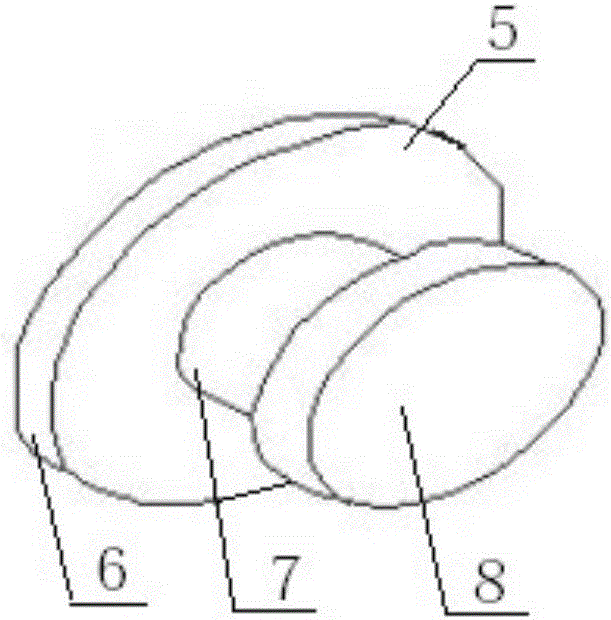

图2为本发明听诊装置的一种结构示意图。

具体实施方式

以下参照附图，进一步描述本发明的具体技术方案，以便于本领域的技术人员进一步地理解本发明，而不构成对其权利的限制。

参照图1-2，一种定制式蓝牙听诊器，该听诊器包括听诊装置5和耳机1，所述听诊装置5内设有拾音器6和蓝牙发送模块7，拾音器6内设有麦克风，麦克风与蓝牙发送模块7耦合；所述耳机1包括耳机外壳2、蓝牙接收模块3和扬声器4，蓝牙接收模块3与扬声器4均固定安装在耳机外壳2内，蓝牙接收模块3与扬声器4耦合，耳机外壳2上设有耳甲腔结构，蓝牙发送模块7与所述蓝牙接收模块3无线连接。拾音器6可以通过麦克风收集患者的心音，然后经过蓝牙发送模块7传送给蓝牙接收模块3，再利用扬声器4将心音传到医生的耳朵；耳机1的耳机外壳2上的耳甲腔结构与医生的耳甲腔相适配，使医生可以佩戴的舒适、牢靠，而且可以听诊的更加清晰；耳机1与听诊装置5为无线连接，使得医生不必与患者接近就可以进行听诊，既方便了听诊，也降低了医生被传染的可能性；若干个耳机1方便了多名医生同时听诊，组成多人会诊。

所述耳机外壳2上的耳甲腔结构与人的耳甲腔相适配，不仅减少了医生长时间佩戴听诊器的不适，也使听诊器可以佩戴的更加牢靠。

所述耳机1设有两个。医生双耳可都戴上耳机1，提高听诊的准确性。

所述听诊装置5还设有内置电源8，拾音器6与蓝牙发送模块7通过导线与内置电源8连接。内置电源8的设置，既节约了成本，也提高了听诊器的可靠性。
