一种带有摇篮的母婴护理床的制作方法

本发明属于医疗护理设备领域，尤其是涉及一种带有摇篮的母婴护理床。

背景技术：

目前，医院中现有的带有摇篮的母婴护理床多为两种，一种形式为摇篮与病床独立设置，导致摇篮占地面积大，不易收纳，病床的有效利用率低，不适合现代医疗设备发展；另一种形式为在床上固定一个摇篮，将母婴相对分离，互不影响彼此的休息，但是，一旦婴儿哭闹的话，由于摇篮位置不能移动，只有将婴儿从摇篮中抱出，抱着孩子来回走动，大大增加了产妇和护理人员的劳动强度，不利于产妇修养。

技术实现要素：

有鉴于此，本发明旨在提出一种带有摇篮的母婴护理床，以提供一种结构简单、节省空间、方便安抚婴儿和产妇修养的母婴护理床。

为达到上述目的，本发明的技术方案是这样实现的：

一种带有摇篮的母婴护理床，包括大床和摇篮床，所述大床包括床板，所述床板两侧分别设置若干挂钩，所述摇篮床包括摇篮和支撑托，所述摇篮包括摇篮本体，所述摇篮本体底部安装若干滚珠和滚轮，所述支撑托包括底座、支撑台、支撑轴和固定棒，所述支撑台两侧自上而下依次设置若干挂钩孔，所述挂钩孔用来与所述挂钩勾住连接，所述支撑台的上方活动连接所述摇篮本体，下方固定连接所述支撑轴，所述支撑轴底部固定连接所述底座，所述底座下方设置若干脚轮，所述支撑轴自上而下依次设置若干用来插入所述固定棒的调节孔。

进一步的，所述支撑轴包括上部和下部，所述上部和所述下部间隙配合，且所述上部外径小于所述下部的内径，所述上部均匀布置若干径向对称的所述调节孔。

进一步的，所述支撑台底部两端分别固定连接一个支撑架，所述支撑架的另一端与所述支撑轴的所述上部固定连接。

进一步的，所述支撑台上方设置一圆形的凹槽，所述凹槽用来放置所述滚轮，所述支撑台的上方与若干所述滚珠接触，所述支撑台四周设置围挡，且贴近所述大床的一侧除外。

进一步的，所述大床的床尾下方设置储物柜。

进一步的，所述滚珠为万向滚珠，所述滚轮为万向滚轮。

进一步的，所述脚轮为万向轮。

进一步的，所述摇篮本体上方设置气垫。

进一步的，所述固定棒可为金属棒或螺栓。

进一步的，所述摇篮本体四周为栅格式结构，靠近所述大床的一侧设置把手。

相对于现有技术，本发明所述的带有摇篮的母婴护理床具有以下优势：

(1)本发明所述的带有摇篮的母婴护理床，设置的摇篮可在支撑托上方小范围内移动，使产妇在床上就能安抚婴儿，更加方便，避免了产妇抱起婴儿，有利于产妇修养，设置的气垫和凹槽，能够避免婴儿因摇篮晃动受到振动影响，更加专业和人性化。

(2)本发明所述的带有摇篮的母婴护理床，设置的支撑轴高度可调，使摇篮床在不用时可放入床底，节约空间。

附图说明

构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明实施例所述的带有摇篮的母婴护理床的结构示意图；

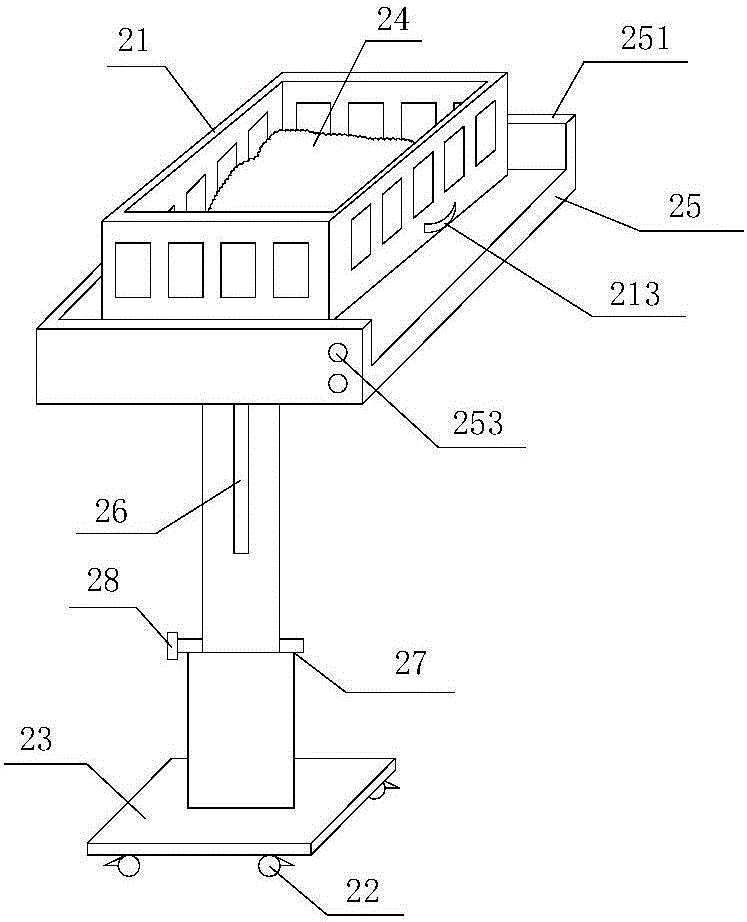

图2为本发明实施例所述的摇篮床的结构示意图；

图3为本发明实施例所述的摇篮床剖视图的示意图。

附图标记说明：

1-大床；11-床板；111-挂钩；12-储物柜；2-摇篮床；21-摇篮本体；211-滚珠；212-滚轮；213-把手；22-脚轮；23-底座；24-气垫；25-支撑台；251-围挡；252-凹槽；253-挂钩孔；26-支撑架；27-支撑轴；28-固定棒。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

一种带有摇篮的母婴护理床，如图1至图3所示，包括大床1和摇篮床2，所述大床1包括床板11，所述床板11两侧分别设置若干挂钩111，所述摇篮床2包括摇篮和支撑托，所述摇篮包括摇篮本体21，所述摇篮本体21底部安装若干滚珠211和滚轮212，

所述支撑托包括底座23、支撑台25、支撑轴27和固定棒28，所述支撑台25两侧自上而下依次设置若干挂钩孔253，方便产妇根据卧位决定所述摇篮床2放置在左侧或右侧；所述挂钩孔253用来与所述挂钩111勾住连接，可根据所述支撑托的调节高度选择勾住不同的所述挂钩孔253，更加人性化；所述支撑台25的上方活动连接所述摇篮本体21，下方固定连接所述支撑轴27，所述支撑轴27底部固定连接所述底座23，所述底座23下方设置若干脚轮22，所述支撑轴27自上而下依次设置若干用来插入所述固定棒28的调节孔271。

所述支撑轴27包括上部和下部，所述上部和所述下部间隙配合，且所述上部外径小于所述下部的内径，所述上部均匀布置若干径向对称的所述调节孔271，方便调节所述支撑轴27的整体高度。

所述支撑台25底部两端分别固定连接一个支撑架26，所述支撑架26的另一端与所述支撑轴27的所述上部固定连接，增加所述支撑台25的稳定性。

所述支撑台25上方设置一圆形的凹槽252，所述凹槽252用来放置所述滚轮212，可以限制所述摇篮本体21的运动距离，避免使婴儿受到振动；所述支撑台25的上方与若干所述滚珠211接触，方便所述摇篮本体21滑动，所述支撑台25四周设置围挡251，且贴近所述大床1的一侧除外，方便产妇滑动所述摇篮本体21。

所述大床1的床尾下方设置储物柜12，用于放置母婴护理用品和生活用品。

所述滚珠211为万向滚珠，所述滚轮212为万向滚轮，方便所述摇篮本体21沿各个方向滑动。

所述脚轮22为万向轮，方便向任意方向推动所述摇篮床2运动。

所述摇篮本体21上方设置气垫24，滑动所述摇篮本体21时，减小婴儿受到的振动。

所述固定棒28可为金属棒或螺栓。

所述摇篮本体21四周为栅格式结构，方便空气流通，靠近所述大床1的一侧设置把手213，方便产妇在床上滑动所述摇篮本体21。

一种带有摇篮的母婴护理床的使用原理为：

母婴护理床不用时，支撑轴27的上部部分插入其上部中，此时整个摇篮床2的高度低于大床1的高度，将摇篮床2推入大床1地下，节省空间。母婴护理床应用时，从床底拖出摇篮床2，根据大床1的高度向上调节支撑轴27上部的高度，合适时，将固定棒28插入相同高度的两个调节孔271内部，在将床板11两侧的挂钩111勾住高度与其对应的挂钩孔253内，此时摇篮床2被固定，且贴近大床1的一侧没有围挡251；当婴儿哭闹时，产妇可在大床1上伸手拉动把手213移动摇篮21，此时摇篮本体21在底部滚珠211和滚轮212的作用下转动，安抚婴儿。
