助力护理推出装置的制作方法

本发明涉及医疗设备，具体地，涉及助力护理推出装置。

背景技术：

医用助力护理推车是常见的医疗设备，用来运送行动不便的病人。普通的护理推出装置主要为轮椅或者病床，只能将病人坐着或躺着推送，适用范围较窄，市场上还没有一种根据实际需要，既能坐着推送病人也能躺着推送病人的护理推出装置。

技术实现要素：

本发明的目的是提供一种助力护理推出装置，解决了市场上还没有能根据实际需要，既能坐着推送病人也能躺着推送病人的护理推出装置的问题。

为了达到上述目的，本发明提供了一种助力护理推出装置，所述助力护理推出装置包括车架，所述车架的上表面固定有L型坐板，所述L型坐板中沿水平方向设置的一端铰接有第一板体，所述第一板体中远离所述L型坐板的一端铰接有第二板体，所述车架内部设置有气缸，所述气缸中的伸缩杆与所述第一板体的底面相连接，使得所述第一板体能够水平或垂直设置，所述第二板体的底面固定有伸缩板，当所述第一板体水平设置时，延长所述伸缩板使得其至少部分位于所述第一板体的下部，以阻止所述第二板体转动，所述车架下方还设置有滚轮机构；所述L型座板和所述第一板体的表面粘接有充气坐垫，所述车架上固定有打气装置，所述打气装置通过软管与所述充气坐垫相连通，所述车架的侧面还铰接有伸缩挂水杆，所述伸缩挂水杆的顶部固定有挂钩，所述伸缩挂水杆的表面还固定有卡勾，所述车架上固定有与所述卡勾相配合的卡槽，通过所述卡勾和所述卡槽相锁紧以阻止所述伸缩杆转动。

优选地，所述L型坐板中沿竖直方向设置的一端固定有把手装置。

优选地，所述把手装置包括固定在所述L型坐板伸缩杆，所述伸缩杆的上端固定有扶手。

优选地，所述车架的表面向内凹陷形成有储物箱，所述储物箱的开口上铰接有盖门。

优选地，所述第二板体中远离所述第一板体的一端的端面上向内凹陷形成有凹槽，延长板至少部分可滑动地位于所述凹槽内，使得所述延长板能够沿水平方向滑动。

优选地，所述L型坐板的表面设置有多个按摩机构。

优选地，所述按摩机构为固定在背板表面的多个空心弹性套，所述空心弹性套内部设置有弹簧。

优选地，所述L型坐板的两侧边还分别固定有把手。

根据上述技术方案，本发明供了一种助力护理推出装置，所述助力护理推出装置包括车架，所述车架的上表面固定有L型坐板，所述L型坐板中沿水平方向设置的一端铰接有第一板体，所述第一板体中远离所述L型坐板的一端铰接有第二板体，所述车架内部设置有气缸，所述气缸中的伸缩杆与所述第一板体的底面相连接，使得所述第一板体能够水平或垂直设置，所述第二板体的底面固定有伸缩板，当所述第一板体水平设置时，延长所述伸缩板使得其至少部分位于所述第一板体的下部，以阻止所述第二板体转动，所述车架下方还设置有滚轮机构；所述L型座板和所述第一板体的表面粘接有充气坐垫，所述车架上固定有打气装置，所述打气装置通过软管与所述充气坐垫相连通，所述车架的侧面还铰接有伸缩杆，所述伸缩杆的顶部固定有挂钩，所述伸缩杆的表面还固定有卡勾，所述车架上固定有与所述卡勾相配合的卡槽，通过所述卡勾和所述卡槽相锁紧以阻止所述伸缩杆转动。通过气缸的伸缩可以使得第一板体呈水平设置或竖直设置，当第一板体为水平设置时，第一板体和L型坐板中的水平底板相平行，此时，延长所述伸缩板使得其至少部分位于所述第一板体的下部，以阻止所述第二板体转动，L型坐板中的水平底板、第一板体和第二板体组成水平的床板，适合病人平躺；通过气缸的伸缩也可以使得第一板体呈竖直设置，此时病人可以坐在L型坐板上进行推送，本装置可以根据病人的需要进行坐着推送或平躺推送，且装置简单、占用体积较小。而且本装置还设置有可以吊挂水瓶的支架，方便在运送病人的同时进行输液，而且用来挂水的伸缩杆可以伸缩，并扭转至水平方向，不使用时也不会占用过多空间，本装置的座板上粘接有气垫，可以根据病人的需要对气垫进行充气，提高座板的舒适度。

本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：

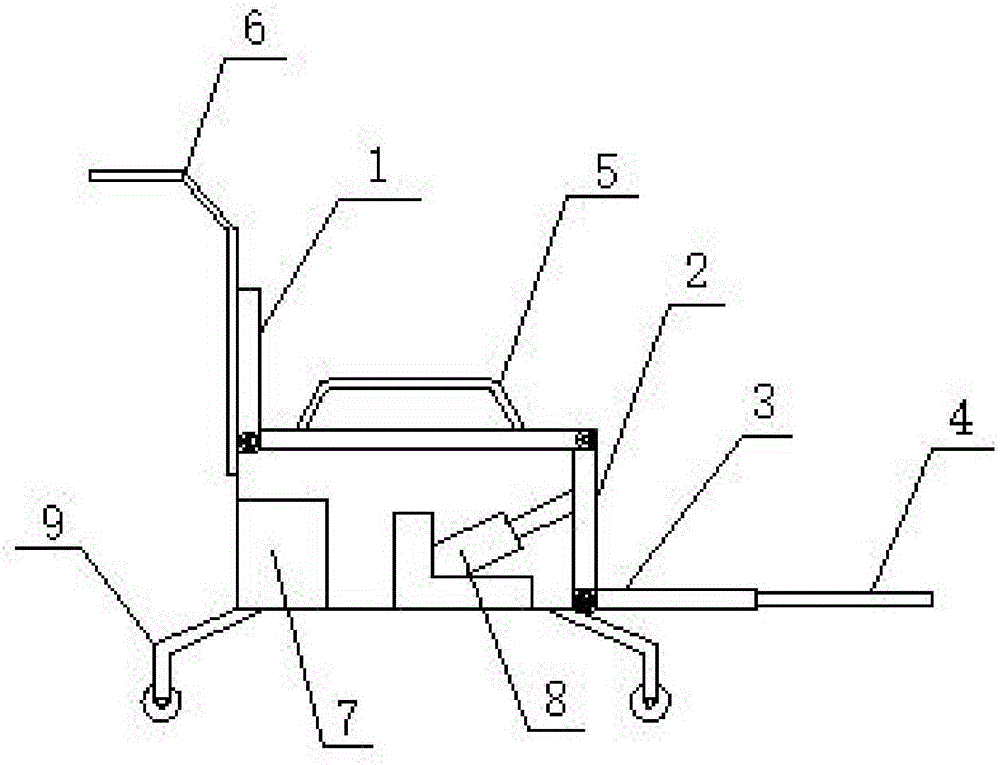

图1是本发明提供的助力护理推出装置的第一种状态的结构图；

图2是本发明提供的助力护理推出装置的第一种状态的剖视图；

图3是本发明提供的助力护理推出装置的第二种状态的结构图；

图4是本发明提供的助力护理推出装置的第二种状态的剖视图；

图5是本发明提供的助力护理推出装置的后视图。

附图说明：

1-L型坐板 2-第一板体

3-第二板体 4-延长板

5-把手 6-把手装置

7-储物箱 8-气缸

9-滚轮机构 31-伸缩板

61-伸缩杆 62-扶手

10-伸缩挂水杆 11-挂钩

12-卡勾 13-卡槽

14-充气坐垫 15-打气装置

16-软管

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

在本发明中，在未作相反说明的情况下，“上表面、下表面”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。

图1-5出示本发明的具体实施方式：本发明提供了一种助力护理推出装置，所述助力护理推出装置包括车架，所述车架的上表面固定有L型坐板1，所述L型坐板1中沿水平方向设置的一端铰接有第一板体2，所述第一板体2中远离所述L型坐板1的一端铰接有第二板体3，所述车架内部设置有气缸8，所述气缸8中的伸缩杆与所述第一板体2的底面相连接，使得所述第一板体2能够水平或垂直设置，所述第二板体3的底面固定有伸缩板31，当所述第一板体2水平设置时，延长所述伸缩板31使得其至少部分位于所述第一板体2的下部，以阻止所述第二板体3转动，所述车架下方还设置有滚轮机构9；所述L型座板1和所述第一板体2的表面粘接有充气坐垫14，所述车架上固定有打气装置15，所述打气装置通过软管16与所述充气坐垫14相连通，所述车架的侧面还铰接有伸缩挂水杆10，所述伸缩挂水杆10的顶部固定有挂钩11，所述伸缩挂水杆10的表面还固定有卡勾12，所述车架上固定有与所述卡勾12相配合的卡槽13，通过所述卡勾12和所述卡槽13相锁紧以阻止所述伸缩挂水杆10转动。通过气缸的伸缩可以使得第一板体呈水平设置或竖直设置，当第一板体为水平设置时，第一板体和L型坐板中的水平底板相平行，此时，延长所述伸缩板使得其至少部分位于所述第一板体的下部，以阻止所述第二板体转动，L型坐板中的水平底板、第一板体和第二板体组成水平的床板，适合病人平躺；通过气缸的伸缩也可以使得第一板体呈竖直设置，此时病人可以坐在L型坐板上进行推送，本装置可以根据病人的需要进行坐着推送或平躺推送，且装置简单、占用体积较小。而且本装置还设置有可以吊挂水瓶的支架，方便在运送病人的同时进行输液，而且用来挂水的伸缩杆可以伸缩，并扭转至水平方向，不使用时也不会占用过多空间，本装置的座板上粘接有气垫，可以根据病人的需要对气垫进行充气，提高座板的舒适度。

在本发明的一种优选的实施方式中，为了方便推动本装置，所述L型坐板1中沿竖直方向设置的一端固定有把手装置6，优选地，所述把手装置包括固定在所述L型坐板1伸缩杆61，所述伸缩杆61的上端固定有扶手62。

在本发明的一种优选的实施方式中，所述车架的表面向内凹陷形成有储物箱7，所述储物箱7的开口上铰接有盖门，储物箱7内可以存放一些医疗设备和物品，非常方便。

在本发明的一种优选的实施方式中，所述第二板体3中远离所述第一板体2的一端的端面上向内凹陷形成有凹槽，延长板4至少部分可滑动地位于所述凹槽内，使得所述延长板4能够沿水平方向滑动，可以根据病人的体型来加长第二板体3的长度，增加本装置的适用范围。

在本发明的一种优选的实施方式中，为了使得本装置更为舒适，所述L型坐板1的表面设置有多个按摩机构，所述按摩机构为固定在背板表面的多个空心弹性套，所述空心弹性套内部设置有弹簧。

在本发明的一种优选的实施方式中，所述L型坐板1的两侧边还分别固定有把手5。

以上结合附图详细描述了本发明的优选实施方式，但是，本发明并不限于上述实施方式中的具体细节，在本发明的技术构思范围内，可以对本发明的技术方案进行多种简单变型，这些简单变型均属于本发明的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本发明对各种可能的组合方式不再另行说明。

此外，本发明的各种不同的实施方式之间也可以进行任意组合，只要其不违背本发明的思想，其同样应当视为本发明所公开的内容。
