新型担架的制作方法

本发明涉及一种新型担架，属于医疗设施领域。

技术背景

担架是用于运送转移伤病员的重要工具，传统的担架由两根抬杆和连接于抬杆之间用于承担伤病员的布或骨架组成，这种传统担架对抬担架的救援人员体力要求很高，担架在人员紧张和道路崎岖时，使用非常不便，因此需要一种能够节省力气的担架，方便救援人员的使用。

技术实现要素：

基于上述目的，本发明提供一种新型担架，在担架底部设置气囊，气囊上设置充气口，气囊下方设置至少四个行走轮，担架前部和后部分别设置一个横梁，横梁两端连接在担架两侧的抬杆上。

所述气囊由至少六个独立小气囊并排连接组成，每个小气囊上设置一个充气口。

所述气囊充入气体为氦气。

所述担架上方设置安全带。

所述担架为可折叠担架。担架两侧抬杆分别由两根钢管铰链连接。

本发明的有益效果为：在担架下方设置气囊，可以减小担架意外跌落对患者的伤害，起到减震的作用，遇到河流，担架可以自行漂浮，节省救援人力，担架下方设置行走轮，在位置狭小低矮的环境里，不方便抬起担架时，可以通过担架前后部的横梁推行或拉行，只有一人时也可以使用。

附图说明

图1为新型担架示意图，

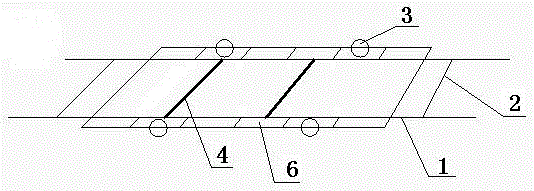

图2为带小气囊新型担架示意图，

图中：1、抬杆， 2、横梁， 3、行走轮， 4、安全带， 5、气囊，

6、小气囊。

具体实施方式

具体实施例一

如图1所示的新型担架，在担架底部设置气囊5，气囊5上设置充气口，气囊5下方设置四个行走轮3，担架前部和后部分别设置一个横梁2，横梁2两端连接在担架两侧的抬杆1上，两根抬杆之间为承担患者的布。担架上方设置安全带4，担架为可折叠担架，担架两侧抬杆1分别由两根钢管铰链连接。不需使用时，气囊5为压缩状态，担架折叠，节省空间。需要使用时，将担架打开，气囊5充入氦气，将患者抬到担架上，绑好安全带4，由救援人员抬走，由于氦气密度较小，在空气中会自动上升浮起，因此可以在一定程度上节省救援人员的力气，遇到河流也可以漂浮在水面上，在狭小的洞穴及需要匍匐前进的地点，可以通过行走轮前进，救援人员只有一人时，也可以通过横梁推动或拉动担架前进。由于气囊具有一定弹性，充气后的气囊可以作为床使用，舒适实用。

具体实施例二

如图2所示的新型担架，在担架底部设置气囊，气囊由六个独立小气囊6并排连接组成，每个小气囊6上设置一个充气口。气囊下方设置四个行走轮3，担架前部和后部分别设置一个横梁2，横梁2两端连接在担架两侧的抬杆1上，两根抬杆之间为承担患者的布。担架上方设置安全带4，担架为可折叠担架，担架两侧抬杆1分别由两根钢管铰链连接。不需使用时，气囊为压缩状态，担架折叠，节省空间。需要使用时，将担架打开，气囊充入氦气，将患者抬到担架上，绑好安全带，由救援人员抬走，由于氦气密度较小，在空气中会自动上升浮起，因此可以在一定程度上节省救援人员的力气，遇到河流也可以漂浮在水面上，在狭小的洞穴及需要匍匐前进的地点，可以通过行走轮前进，救援人员只有一人时，也可以通过横梁推动或拉动担架前进。可以控制每个小气囊的放气速度，使患者处于水平状态或保持一定角度，减小对患者的伤害，在具有坡度的地点极为实用。
