一种家畜装卸称重药浴一体机的制作方法

本发明属于畜牧机械领域，涉及一种家畜装卸称重药浴一体机。

背景技术：

家畜养殖场在引入外来成批家畜时，需进行家畜的装卸、称重，有时还需进行药浴操作,以防止畜病传播；在家畜销售时，也需要装卸和称重。

目前，上述情况中家畜的装卸、称重和药浴操作往往在不同地点分散进行，装卸环节也由于缺乏专用的装置，常采用人工抱装和驱赶家畜下跳的方式装卸，很容易造成家畜的受伤和损失，且作业强度大。因此，一种集装卸、称重和药浴功能于一体的专门化装置，对于提升装卸、称重和药浴的作业效率和质量、降低生产成本、节省人力物力来说，非常重要。同时，这种装置的出现，也是对现代畜牧机械的有益补充。

技术实现要素：

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种家畜装卸称重药浴一体机，解决了家畜养殖场现有装卸、称重和药浴作业分散且效率低下的问题。

本发明采用以下技术方案：

一种家畜装卸称重药浴一体机，包括机架，以及设置在所述机架内的药浴池和吊箱，所述药浴池设置在所述机架下部，所述吊箱设置在所述药浴池上部，所述吊箱上设置有压杆装置，所述压杆装置包括压杆、滑轮、导轮架和导轨，两个所述导轨平行设置在所述吊箱顶部，所述导轮架设置在所述导轨内，所述压杆的两端分别设置在所述导轮架上，所述滑轮通过绳索与所述压杆连接，用于拉动所述压杆沿所述导轨移动按压家畜头部进行药浴，所述机架的顶部设置有传动机构，所述传动机构与所述吊箱连接，用于带动所述吊箱上下移动进行装卸称重。

进一步的，所述传动装置包括升降横梁、锥齿轮、驱动轴、蜗杆蜗轮减速器和电机，所述电机设置在所述机架顶部，用于驱动所述蜗杆蜗轮减速器，所述蜗杆蜗轮减速器与所述驱动轴连接，通过设置在所述驱动轴两端的锥齿轮驱动所述升降横梁上下运动。

进一步的，所述升降横梁两端分别通过螺母与丝杠的一端连接，用于驱动所述驱动升降横梁上下移动，所述丝杠的另一端与所述锥齿轮连接。

进一步的，所述升降横梁上设置有传感器吊钩，所述传感器吊钩与设置在所述吊箱上部的吊耳连接，用于带动所述吊箱上下移动和称重。

进一步的，所述传感器吊钩上设置有称重传感器。

进一步的，所述机架顶部两侧通过螺栓固接有支座，所述支座与所述驱动轴连接，用于支撑所述驱动轴。

进一步的，所述蜗杆蜗轮减速器由蜗轮和蜗杆组成，所述蜗杆与所述电机连接，用于传动。

进一步的，所述吊箱四周设置有围栏网，正面一侧开有箱门。

进一步的，所述机架为四方形框架结构，由槽形立柱和方形立柱拼接组成。

进一步的，所述机架底部设置有滚轮，所述药浴箱侧面箱底处设置有排液阀，用于排出所述药浴池内药液。

与现有技术相比，本发明至少具有以下有益效果：

本发明通过传动装置实现吊箱的升降，在装置下部设置了药浴池，吊箱上部设置有压杆装置，可将家畜头部先后全部按入药液内，工作效率高，通过绳索拉动压杆，压杆的移动速度便于控制，避免了通过药箱沉浮来实现家畜全身药浴时由于沉浮动作过慢而出现的家畜严重呛水现象。

进一步的，驱动吊箱移动的传动装置采用了蜗轮蜗杆与丝杠螺母传动，由于丝杠螺母装置具有自锁功能，因此系统无需制动装置，在吊箱处于停留状态时，不需要施加动力就可承载。因此本系统具有结构紧凑、传动噪音小、能耗低、安全可靠、寿命长、运行平稳和吊箱高度便于控制的优点。

进一步的，机架采用槽形立柱和方形立柱焊接而成，具有结构简单、机架整体刚度强、制造成本低的特点。

进一步的，机架底部滚轮的设置，便于整个系统在不同工作场地的移动，提高了系统的机动性。药浴箱底部排液阀的设置，便于药浴废液或多余药液的排出。

进一步的，由于在吊箱悬挂处设有称重传感器，因而实现了畜类装卸、称重和药浴作业的集成。

综上所述，本系统具有功能齐全、生产效率高、操作简便、安全可靠的特点。

下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

【附图说明】

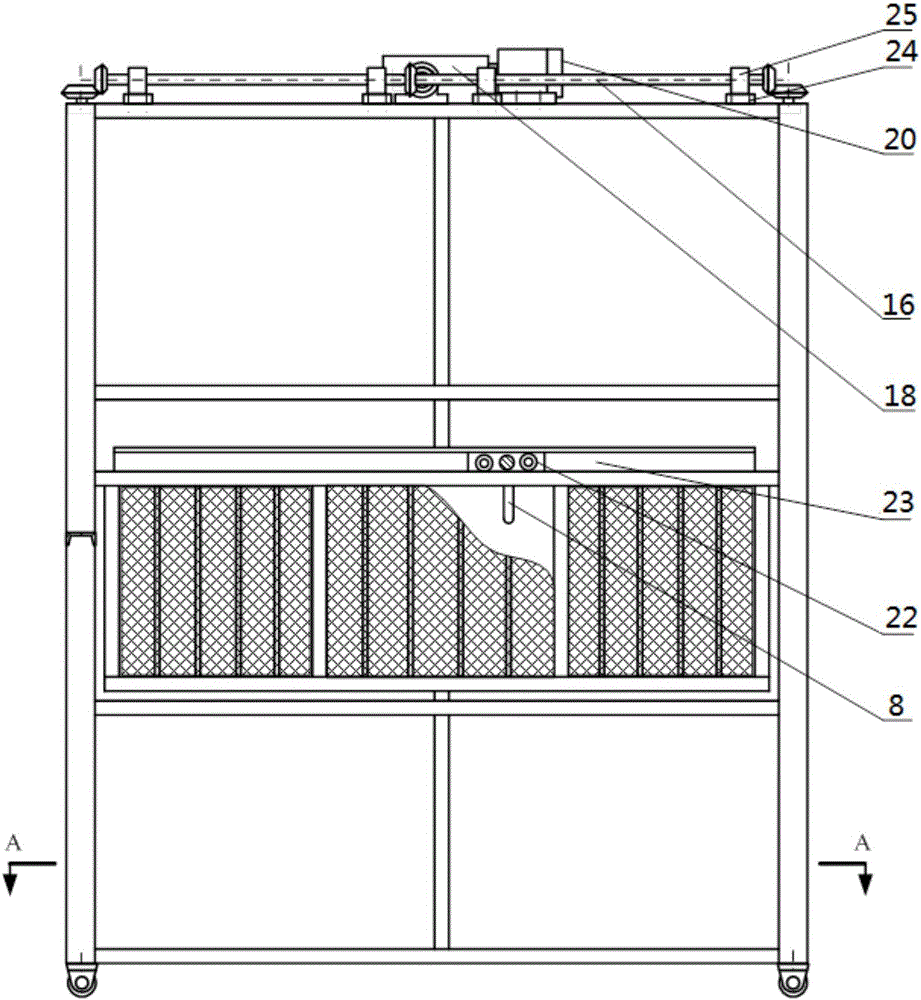

图1为本发明主视图；

图2为本发明侧视图；

图3为图2的A向视图；

图4为本发明传动系统图。

其中：1.滚轮；2.排液阀；3.药浴池；4.机架；5.箱门；6.吊箱；7.围栏网；8.压杆；9.吊耳；10.丝杠；11.螺母；12.升降横梁；13.滑轮；14.操作显示面板；15.传感器吊钩；16.驱动轴；17.锥齿轮；18.蜗杆蜗轮减速器；19.蜗轮；20.电机；21.蜗杆；22.导轮架；23.导轨；24.螺栓；25.支座；26.槽形立柱；27.方形立柱。

【具体实施方式】

请参阅图1至图3所示，本发明公开了一种家畜装卸称重药浴一体机，包括机架4，以及设置在所述机架4内的药浴池3和吊箱6，所述药浴池3设置在所述机架4下部，所述吊箱6设置在所述药浴池3上部，所述吊箱6上设置有压杆装置，所述压杆装置包括压杆8、滑轮13、导轮架22和导轨23，两个所述导轨23平行设置在所述吊箱6顶部，所述导轮架22设置在所述导轨23内，所述压杆8的两端分别设置在所述导轮架22上，所述滑轮13通过绳索与所述压杆8连接，用于拉动所述压杆8沿所述导轨23移动按压家畜头部进行药浴，所述机架4的顶部设置有传动机构，所述传动机构与所述吊箱6连接，用于带动所述吊箱6上下移动进行装卸称重。

其中，本装置的传动系统图见图4所示，所述传动装置包括升降横梁12、锥齿轮17、驱动轴16、蜗杆蜗轮减速器18(所述蜗杆蜗轮减速器18由蜗轮19和蜗杆21组成，所述蜗杆21与所述电机20连接，用于传动。)和电机20，所述电机20设置在所述机架4顶部，用于驱动所述蜗杆蜗轮减速器18，所述蜗杆蜗轮减速器18与所述驱动轴16连接，通过设置在所述驱动轴16两端的锥齿轮17驱动所述升降横梁12。所述升降横梁12两端分别通过螺母11与丝杠10的一端连接，用于驱动所述驱动升降横梁12上下移动，所述丝杠10的另一端与所述锥齿轮17连接。所述升降横梁12上设置有传感器吊钩15，所述传感器吊钩15与设置在所述吊箱6上部的吊耳9连接，吊箱6通过传感器吊钩15悬挂在升降横梁12上，由升降横梁12带动其上下移动。

所述机架4顶部两侧通过螺栓24固接有支座25，所述支座25与所述驱动轴16连接，用于支撑所述驱动轴16。

传动装置工作原理为：传动采用电机20带动蜗杆蜗轮减速器18(由蜗杆21和蜗轮19组成)，通过蜗轮轴两端的齿轮带动驱动轴16转动，继而通过丝杠10端头的锥齿轮17带动丝杠10转动，再由螺母11驱动升降横梁12上下移动。

吊箱6四周设置有围栏网7，吊箱6正面一侧设有箱门5，家畜可由此进出吊箱6。

所述机架4为四方形框架结构，由槽形立柱26和方形立柱27拼接组成。

所述机架4下部设置有滚轮1，所述药浴箱3侧面靠近箱底处设置有排液阀2，用于排出所述药浴池内的药液。

传感器吊钩15上设有称重传感器，可以进行家畜的称重。

工作时，启动电机，将吊箱移动到所需要的高度(视运送家畜车辆的货箱高度而定)，打开吊箱门，将家畜赶入吊箱后关闭吊箱门，启动称重功能进行称重。称重完毕后，下降吊箱至药浴池至适当高度(视家畜个体身高而定)，拉动压杆，将家畜头部压入药液中，实现全身消毒。浴毕，将吊箱提升至图2所示位置，待药液沥干后，打开吊箱门放出家畜。

该装置可安装在进入养殖场的通道处，安装时让图1所示位置的吊箱底部与地面平齐，让装置下部(药浴池)沉入地面以下。也可在作业现场间流动作业，此时由于装置处于地面以上，故需事先准备好一斜坡状通道与装置连接，方便家畜出入吊箱。

以上内容仅为说明本发明的技术思想，不能以此限定本发明的保护范围，凡是按照本发明提出的技术思想，在技术方案基础上所做的任何改动，均落入本发明权利要求书的保护范围之内。
