一种镇痛芯片的制作方法

本发明涉及电疗领域，特别是涉及一种镇痛芯片。

背景技术：

经皮神经电刺激疗法又称TENS疗法是通过皮肤将特定的低频脉冲电流输入人体以治疗疼痛的方法。这是20世纪70年代兴起的一种电疗法,在止痛方面有较好的效果，在临床得到广泛应用。TENS疗法与传统的神经刺激疗法的区别在于：传统的电刺激主要是刺激运动纤维；而TENS则是为刺激感觉纤维而设计的。

现有的TENS仪器普遍体积庞大，不利携带，更不能随身佩戴长期使用。

技术实现要素：

有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供一种镇痛芯片。旨在解决现有技术TENS仪器普遍体积庞大，不利携带，更不能随身佩戴长期使用的问题，本发明提供的镇痛芯片体积小，易于携带，便于户外携带使用。

为实现上述目的，本发明提供了一种镇痛芯片，包括：低频信号发生器模块、MCU微控制器模块、蓝牙模块以及可充电电池模块；

所述MCU微控制器模块的第一输出端连接所述低频信号发生器模块的脉冲幅值控制端；所述MCU微控制器模块的第二输出端连接所述低频信号发生器模块的脉冲频率控制端；

所述MCU微控制器模块与所述蓝牙模块双向连接；所述可充电电池模块为所述低频信号发生器模块、MCU微控制器模块、蓝牙模块供电；

所述蓝牙模块，用于与移动终端进行交换数据；所述数据包括低频脉冲的频率信息和强度信息；

所述MCU微控制器模块，用于对所述交换数据进行信号处理，并控制所述低频信号发生器模块生成低频信号；

所述低频信号发生器模块的输出端设置有金属触点，用于将所述低频信号传导至人体。

该技术方案提供的镇痛芯片，体积小，易于携带，便于户外携带使用。同时，通过MCU微控制器模块的第一输出端连接低频信号发生器模块的脉冲幅值控制端，MCU微控制器模块的第二输出端连接低频信号发生器模块的脉冲频率控制端，实现MCU控制低频脉冲信号的脉冲幅值和频率，以达到不同的低频脉冲信号解决不同的镇痛项目，实现镇痛项目的多样性，同时，也根据个人体质不同，根据个人喜好和效果调整脉冲幅值和频率。

进一步而言，所述信号发生器模块包括：D/A转换器、三极管开关电路；所述D/A转换器的输入端连接所述MCU微控制器的第一输出端，所述三极管开关电路的控制端连接所述MCU微控制器的第二输出端，所述D/A转换器用于调整所述低频脉冲信号的脉冲幅值，所述三极管开关电路用于调整所述低频脉冲信号的脉冲频率；所述D/A转换器的模拟电压输出端与所述三极管开关电路的电压输入端连接，所述三极管开关电路的电压输出端与所述金属触点连接。

在该技术方案中，通过D/A转换器将MCU微控制器的数字信号转换为电压信号，实现低频脉冲幅值的变更和设定，通过微控制器控制三极管开关电路，调整低频脉冲频率。

进一步而言，所述移动终端发送的所述低频脉冲的频率信息和强度信息包括：脉冲频率设定值、脉冲强度设定值、脉冲频率增强、脉冲频率减弱、脉冲强度增强或脉冲强度减弱。

在该技术方案中，通过移动终端设定脉冲频率和脉冲强度，以实现不同的低频脉冲信号需求。

进一步而言，所述低频脉冲的频率为1HZ-500HZ；所述低频脉冲的宽度为40-1000μs；所述低频脉冲的强度为1mA-50mA。

进一步而言，所述低频脉冲信号的包含有若干组总周期为T_i的间歇脉冲，i为正整数；每组所述间歇脉冲包含若干个周期为T_(i,j)且持续时长为T_(i,j,1)的脉冲，j为正整数；其中，T_i、T_(i,j)、T_(i,j,1)均可调，所述T_i>0、T_(i,j)>0、T_(i,j,1)>0。

在该技术方案中，T_i、T_(i,j)、T_(i,j,1)均可调，优化低频脉冲实际镇痛效果，用户或医护人员可根据实际镇痛效果以及经验知识，将T_i、T_(i,j)、T_(i,j,1)调整至最优镇痛效果。

本发明的有益效果是：本发明提供的镇痛芯片，体积小，易于携带，便于户外携带使用。同时，通过MCU微控制器模块的第一输出端连接低频信号发生器模块的脉冲幅值控制端，MCU微控制器模块的第二输出端连接低频信号发生器模块的脉冲频率控制端，实现MCU控制低频脉冲信号的脉冲幅值和频率，以达到不同的低频脉冲信号解决不同的镇痛项目，实现镇痛项目的多样性，同时，也根据个人体质不同，根据个人喜好和效果调整脉冲幅值和频率。此外，在本发明中，T_i、T_(i,j)、T_(i,j,1)均可调，优化低频脉冲实际镇痛效果，用户或医护人员可根据实际镇痛效果以及经验知识，将T_i、T_(i,j)、T_(i,j,1)调整至最优镇痛效果。

附图说明

图1是本发明一具体实施方式的结构示意图；

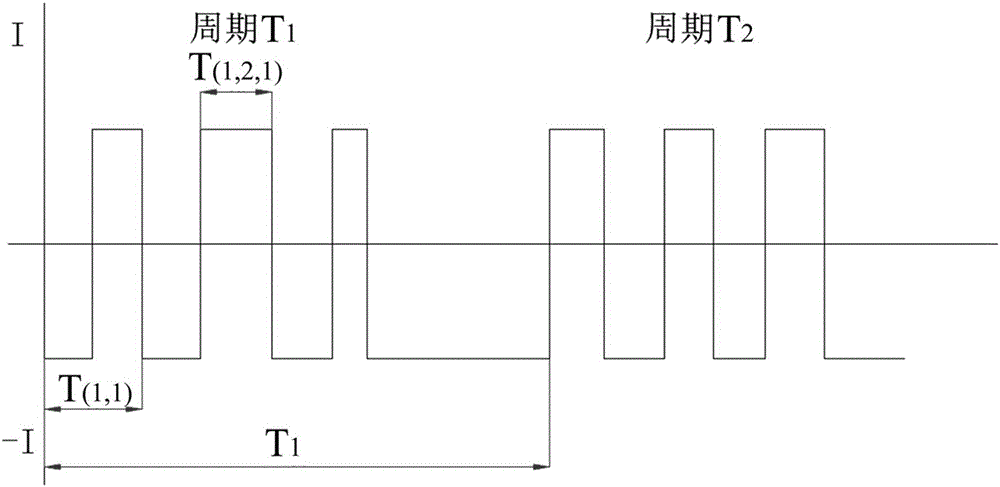

图2是本发明一具体实施方式的低频脉冲信号波形图；

图3是本发明一具体实施方式的电路原理图。

具体实施方式

下面结合附图和实施例对本发明作进一步说明：

本发明的目的是针对现有TENS仪器不能随身佩戴设计的一种小型芯片，该芯片体积小，能置于可穿戴设备内，如手环、贴片等。能通过手机蓝牙调节脉冲参数，更加适应不同使用者。

如图1、图3所示，在本发明第一实施例中，提供一种镇痛芯片，包括：低频信号发生器101模块、MCU微控制器模块102、蓝牙模块103以及可充电电池模块；

所述MCU微控制器模块102的第一输出端连接所述低频信号发生器101模块的脉冲幅值控制端；所述MCU微控制器模块102的第二输出端连接所述低频信号发生器101模块的脉冲频率控制端；

所述MCU微控制器模块102与所述蓝牙模块103双向连接；所述可充电电池模块为所述低频信号发生器101模块、MCU微控制器模块102、蓝牙模块103供电；

所述蓝牙模块103，用于与移动终端200进行交换数据；所述数据包括低频脉冲的频率信息和强度信息；

所述MCU微控制器模块102，用于对所述交换数据进行信号处理，并控制所述低频信号发生器101模块生成低频信号；

所述低频信号发生器101模块的输出端设置有金属触点104，用于将所述低频信号传导至人体。

在本实施例中，所述信号发生器模块包括：D/A转换器1011、三极管开关电路1012；所述D/A转换器1011的输入端连接所述MCU微控制器的第一输出端，所述三极管开关电路1012的控制端连接所述MCU微控制器的第二输出端，所述D/A转换器1011用于调整所述低频脉冲信号的脉冲幅值，所述三极管开关电路1012用于调整所述低频脉冲信号的脉冲频率；所述D/A转换器1011的模拟电压输出端与所述三极管开关电路1012的电压输入端连接，所述三极管开关电路1012的电压输出端与所述金属触点104连接。

在本实施例中，所述移动终端200发送的所述低频脉冲的频率信息和强度信息包括：脉冲频率设定值、脉冲强度设定值、脉冲频率增强、脉冲频率减弱、脉冲强度增强或脉冲强度减弱。

其中，脉冲频率变化步进为0.5HZ，脉冲强度变化为1mA。

在本实施例中，所述低频脉冲的频率为1HZ-500HZ；所述低频脉冲的宽度为40-1000μs；所述低频脉冲的强度为1mA-50mA。

在本实施例中，所述低频脉冲信号的包含有若干组总周期为T_i的间歇脉冲，i为正整数；每组所述间歇脉冲包含若干个周期为T_(i,j)且持续时长为T_(i,j,1)的脉冲，j为正整数；其中，T_i、T_(i,j)、T_(i,j,1)均可调，所述T_i>0、T_(i,j)>0、T_(i,j,1)>0。示意性地，如图2所示的低频脉冲信号中，包含有两组总周期不同的间歇脉冲，第一组间歇脉冲中包含有三个脉冲，这三个脉冲的周期长度及持续时长也不同。

值得一提的是，研究表明，不同的脉冲对不同症状的病人起到的缓解作用是不同的，例如促进骨生成宜用1-2Hz；慢性疼痛宜用14-60Hz；术后疼痛宜用50～150Hz；疱疹性疼痛宜用15～180Hz；周围神经损伤后疼痛宜用30～120Hz等。不同体质的人群能使用的电流强度也不同。这就需要根据不同的症状，不同的人群定制不同的理疗模式。

本实施例的工作原理与步骤：

步骤S1、用户将镇痛芯片固定至人体上，并将金属触点104接触至皮肤。镇痛芯片是安装固定在可穿戴式产品上，如护腕、腰带等。

步骤S2、打开移动终端200手机APP，启动镇痛芯片，设定脉冲频率、脉冲幅值，APP将数据通过蓝牙发送至镇痛芯片的MCU上。

步骤S3、MCU根据数据信息，生成低频脉冲信号的幅值信息和频率信息，一方面MCU将幅值信息通过第一输出端发送至信号发生器的D/A转换器1011，生成脉冲的幅值模拟信号；另一方面MCU将频率信息通过第二输出端发送至信号发生器的三极管开关的控制端。

步骤S4、信号发生器输出低频脉冲信号，并未病患提供镇痛。

以上详细描述了本发明的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本发明的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本发明的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
