一种防病安全膜的制作方法

本发明涉及医疗器械技术领域，具体地说，是一种防病安全膜。

背景技术：

目前，随着性行为方式改变等因素的影响，性传播引起的疾病正在迅猛递增，其生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等尤为明显。严重影响了人们的生活质量以及社会稳定性。正日益成为一严重的社会、医学和心里问题。

生殖器疱疹病毒(HSV)是一类严重危害人类健康，引起皮肤病和和性病常见的病原体，生殖器疱疹病毒主要通过性转播，病毒经生殖器粘膜、肛门部位皮肤黏膜以及破损皮肤进入体内，潜居于人体正常粘膜、血液、唾液及感觉神经节细胞内，且潜伏时间长，长达8-12个月，期间皮肤上无任何异常。当机体抵抗力下降时，如发热、胃肠功能紊乱、月经、妊娠、病灶感染和情绪改变时，体内潜伏的HSV被激活而发病。近年来，生殖器疱疹病毒的发病率快速明显增加。据世界卫生组织统计，全球每年生殖器疱疹病例为2000万，位居性传播疾病的第4位，在中国生殖器疱疹这种病毒的发病率约为2.79/10万，位居我国性发病率第5位。

HPV是一种人类乳头瘤病毒，其HPV感染宫颈癌及癌前病变的主要因素，宫颈是阴道通向子宫管道器官，宫颈粘膜有许多纵行皱襞，这个生理特点使宫颈积易隐藏HPV病毒的侵袭致损伤。HPV主要的感染途径是性传播，据统计世界上每年宫颈癌新发患者约53万例，毎年死亡率约致27万人，其中，中国每年新增病例超过13.7万，占全世界总数的28.8％。

阴虱是由寄生在人体阴毛和肛门周围体毛上的阴虱叮咬附近皮肤，而引起瘙痒的一种皮肤接触性传染性寄生虫病。通常由性接触传播为主，常为夫妇共患，而以女性为多见。常见的症状为剧烈瘙痒，晚间为甚，主要局限于耻骨部，也可累及肛周、下腹部、腋部、睫毛及小腿，其配偶或性伴可有类似症状。可见阴毛上黏附有灰白色砂粒样颗粒(虱卵)和缓慢移动的阴虱，阴虱也可一半钻入皮内，一半露于皮外，皮损为抓痕及血痂，或散在片状蓝色出血瘀斑，常见于股内侧、下腹部和腰部。这是因为阴虱在吸血时，唾液进入血液而使血红蛋白变性所致。杀灭阴虱后，这种青色斑可持续存在数月之久。患者内裤上常有点状污褐色血迹，为阴虱吸血处出血所致，过度搔抓可继发毛囊炎、脓疱疮和疖细菌感染。

现有技术中的避孕套通常都是阴茎套，主要是男女性爱避孕所用，这种避孕套存在以不足和缺陷。

1.现有的避孕套只是局部将阴茎套住，并不能使男女器官完全彻底地脱离接触，而疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等在会阴部、下腹部、以及肛部易感染的部位。

2.现有的避孕套的固定部位仅仅依靠阴茎套根部的橡胶圈固定，在抽插过程中容易脱落，一旦脱落，则增加了疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等感染的风险。

综上所述，亟需一种能够完全隔离病毒、安全性好、舒适度好、固定效果确切、不易脱落的防病安全膜。而关于这种防病安全膜目前还未见报道。

技术实现要素：

本发明的目的是针对现有技术中的不足，提供一种完全隔离病毒、安全性好、不易脱落、舒适度好的防病安全膜。

为实现上述目的，本发明采取的技术方案是：

一种防病安全膜，所述的防病安全膜包括阴茎套、隔离体；所述的阴茎套位于隔离体的前侧面；所述的隔离体包括下腹部膜片、会阴部膜片、肛部膜片、大腿部固定膜片、腰部固定膜片；所述的阴茎套、下腹部膜片、会阴部膜片、肛部膜片、大腿部固定膜片、腰部固定膜片是一次整体成型的，且厚度相同；述的大腿部固定膜片经腿部连接件可拆卸连接；所述的腰部固定膜片经腰部连接件可拆卸连接；所述的会阴部模片一端与下腹部膜片连接，另一端与肛部膜片连接；所述的肛部膜片的端部经肛部连接件与腰部连接件建立连接；所述的防病安全膜在连接状态下形成腿部口、腰部口、镂空孔；所述的下腹部膜片高度方向的轮廓为弧形结构。

作为一种优选的技术方案，所述阴茎套与隔离体为一体式结构。

作为一种优选的技术方案，所述的腰部连接件在腰部后侧将两个腰部固定膜片连接；所述的腿部连接件在腿部侧面将两个大腿部固定膜片连接；所述的肛部连接件在腰部后侧与腰部连接件连接。

作为一种优选的技术方案，所述的腰部连接件、腿部连接件以及肛部连接件可为带有粘接面的膜片。

作为一种优选的技术方案，所述腰部固定膜片的宽度为2-10cm；所述大腿部固定膜片的宽度为2-10cm。

作为一种优选的技术方案，所述肛部膜片的宽度从会阴部端至腰部端逐渐减小。

作为一种优选的技术方案，所述的安全膜涂有抗体。

作为一种优选的技术方案，所述的安全膜上设置磁疗片。

作为一种优选的技术方案，所述的安全膜的材质为乳胶膜、聚亚氨酯膜。

作为一种优选的技术方案，所述的阴茎套与隔离体为分体式结构，且阴茎套通过平膜粘接件或凸膜连接件与隔离体固定连接。

本发明优点在于：

1、本发明的一种防病安全膜，在满足避孕的基础之上，对病毒、寄生虫等易感染的腹股沟、会阴部、肛部进行隔离，可阻止病毒、寄生虫等经性行为感染传播，且安全性好、舒适度好、固定效果确切、不易脱落，社会需求量大，在男科、泌尿外科、皮肤科、妇产科、老年科等具有广泛的应用前景；

2、设有下腹部膜片、会阴部膜片、肛部膜片，对下腹部以及腹股沟皮肤、会阴部皮肤以及肛部皮肤进行隔离，充分考虑了病毒侵染的部位，针对性强，防病效果好；

3、采用一次整体成型的方式，舒适度好、时尚前卫、制造工艺简单、成本低；

4、穿戴时通过可拆卸的连接方式，且该设计方式决定穿戴顺序是先从前侧绕向后侧，能够迅速穿戴，操作简单，使用方便；

5、设置有腰部固定膜片和大腿部固定膜片，确保阴茎套就能稳定在套在阴茎上，固定效果确切，使用者在抽插过程中无需担心阴茎套脱落；

6、隔离体在穿戴状态下，在大腿及臀部后侧形成镂空孔，腿及臀部经镂空孔向外露出，大腿及臀部肌肉释放的力量不受约束，使用者在男女性行为过程中舒适度好；

7、下腹部膜片高度方向的轮廓为弧形结构，该结构方式与人体生理结构形状一致，具有弹性，紧贴在皮肤上，不易脱落；

8、腰部固定膜片的宽度为2-10cm，大腿部固定膜片的宽度为2-10cm，该尺寸规格是满足固定效果作用下，考虑该尺寸面积与人体触觉的舒适度而设计的，该尺寸规格下固定效果确切，舒适度好；

9、肛部膜片的宽度从会阴部端至腰部端逐渐减小，该设计方式一方面针对病毒感染部位而设计的，防止病毒经肛部皮肤感染传播；另一方面，该形状方式，使用者舒适度好。

附图说明

附图1是本发明的一种防病安全膜前侧方向结构示意图。

附图2为本发明的一种防病安全膜后侧方向示意图。

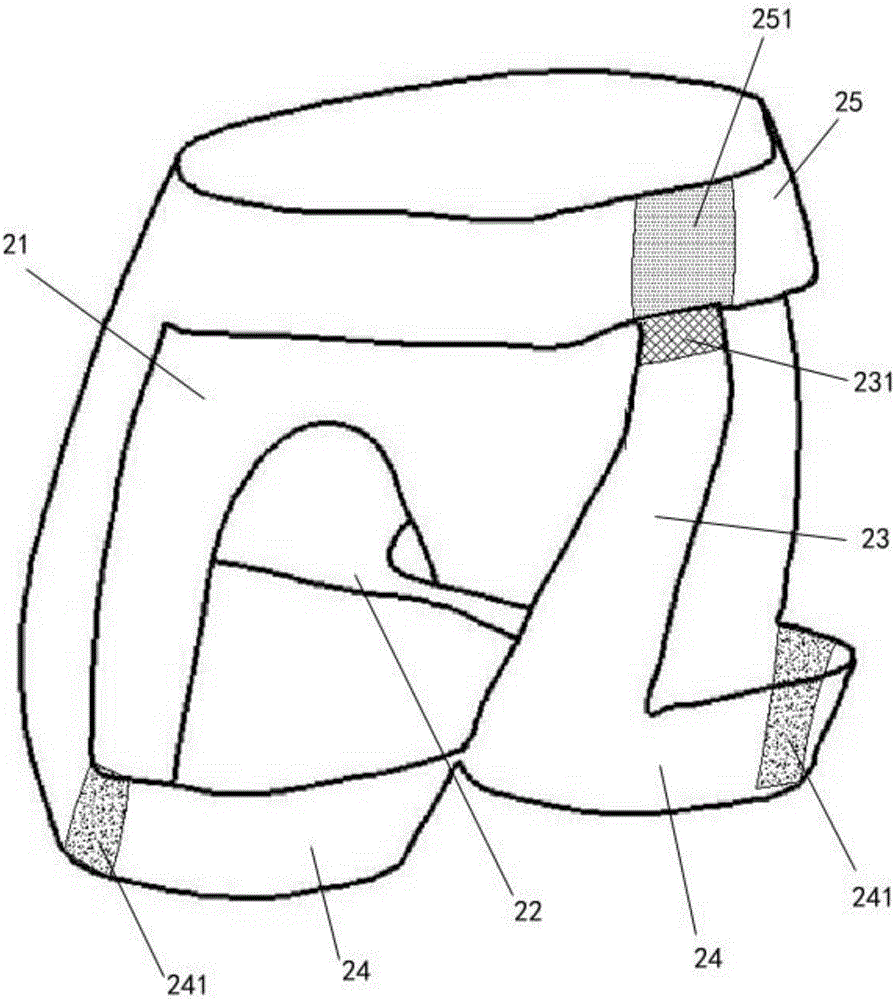

附图3本发明的一种防病安全膜斜侧方向示意图。

附图4为防病安全膜展开示意图。

附图5是本发明的另一种防病安全膜结构示意图。

附图6是本发明的再一种防病安全膜结构示意图。

具体实施方式

下面结合附图对本发明提供的具体实施方式作详细说明。

附图中涉及的附图标记和组成部分如下所示：

1.阴茎套 2.隔离体

21.下腹部膜片 22.会阴部膜片

23.肛部膜片 24.大腿部固定膜片

25.腰部固定膜片 231.肛部连接件

241.腿部连接件 251.腰部连接件

3.腿部口 4.腰部口

5.镂空孔 6.平膜连接件

7.凸膜连接件

请参照图1，图1是本发明的一种防病安全膜前侧方向结构示意图。一种防病安全膜，所述的防病安全膜包括阴茎套1、隔离体2；所述阴茎套1与隔离体2为一体式结构。安全膜的材质为乳胶膜、聚亚氨酯膜；所述的阴茎套1位于隔离体2的前侧面。

请参照图2和图3，图2为本发明的一种防病安全膜后侧方向示意图。图3本发明的一种防病安全膜斜侧方向示意图。所述的隔离体2包括下腹部膜片21、会阴部膜片22、肛部膜片23、大腿部固定膜片24、腰部固定膜片25；所述的阴茎套1、下腹部膜片21、会阴部膜片22、肛部膜片23、大腿部固定膜片24、腰部固定膜片25是一次整体成型的，且厚度相同，其厚度为0.01-0.2cm,优选为0.05cm或0.15-0.65cm；所述的大腿部固定膜片24经腿部连接件241可拆卸连接；所述的腰部固定膜片25经腰部连接件241可拆卸连接；所述的会阴部模片一端与下腹部膜片21连接，另一端与肛部膜片23连接；所述的肛部膜片23的端部经肛部连接件231与腰部连接件241建立连接。

所述的防病安全膜在连接状态下形成腿部口3、腰部口4、镂空孔5；所述的腰部连接件241在腰部后侧将两个腰部固定膜片25连接；所述的腿部连接件241在腿部侧面将两个腿部固定膜241片连接；所述的肛部连接件231在腰部后侧与腰部连接件241连接。

请参照图4，图4为防病安全膜展开示意图。所述的下腹部膜片21高度方向的轮廓为弧形结构；所述腰部固定膜片25的宽度为2-10cm；所述大腿部固定膜片的宽度为2-10cm；所述肛部膜片23的宽度从会阴部端至腰部端逐渐减小。

需要说明的是：使用状态下，阴茎勃起后插入阴茎套1中，其阴茎套1的主要作用是避孕作用；下腹部膜片21将人体下腹部进行隔离，避免生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等经下腹部的皮肤传播；会阴部膜片22将人体会阴部进行隔离，避免生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等经会阴部的皮肤传播；肛部膜片23将人体肛部进行隔离，避免生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等经下肛部的皮肤传播。因人体下腹部部位、会阴部部位、肛部部位是生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等易传播的侵入的部位。

所述的阴茎套1、下腹部膜片21、会阴部膜片22、肛部膜片23、大腿部固定膜片24、腰部固定膜片25是一次整体成型的，且厚度相同，采用一次整体成型的设计方式，舒适度好、制造工艺简单、成本低。

所述的隔离体2上设置有腰部固定膜片25和大腿部固定膜片24，腰部固定膜片25在腰部进行固定，大腿部固定膜片24在腿部进行固定，这样阴茎套1就能稳定在套在阴茎上，固定效果确切，使用者在抽插过程中无需担心阴茎套1脱落，而传统的阴茎套1仅仅是依靠橡胶圈进行固定在阴茎上，容易导致阴茎套1脱落，这增加了生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等感染的风险。

所述的大腿部固定膜片24经腿部连接件可拆卸连接；所述的腰部固定膜片25经腰部连接件241可拆卸连接；通过可拆卸的连接方式，且该设计方式决定穿戴顺序是先从前侧绕向后侧，能够迅速穿戴，操作简单，使用方便。

所述的隔离体2在穿戴状态下，在大腿及臀部后侧形成镂空孔5，因大腿及臀部后侧面并非生殖器疱疹病毒(HSV)、人类乳头瘤病毒(HPV)、阴虱等感染的部位，在此基础上，为了满足使用者的舒适度而设计镂空孔5，使用者大腿及臀部经镂空孔5向外露出，大腿及臀部肌肉释放的力量不受约束，使用者在男女性行为过程中舒适度好。

所述的下腹部膜片21高度方向的轮廓为弧形结构，该结构方式与人体生理结构形状一致，具有弹性，紧贴在皮肤上，不易脱落；腰部固定膜片25的宽度为2-10cm，大腿部固定膜片的宽度为2-10cm，该尺寸规格是满足固定效果作用下，考虑该尺寸面积与人体触觉的舒适度而设计的，该尺寸规格下固定效果确切，舒适度好。

所述的肛部膜片23的宽度从会阴部端至腰部端逐渐减小，该设计方式一方面针对病毒感染部位而设计的，防止病毒经肛部皮肤感染传播；另一方面，该形状方式，使用者舒适度好。

所述的腰部连接件241、腿部连接件241以及肛部连接件231可为带有粘接面的膜片或者卡扣件等，可根据需要进行设计，不仅仅局限于本实施例的方式，其它形式均在本实施例的保护范围之内。

优选在安全膜上涂上抗体，该抗体接触到病毒或病菌等会变色；阴茎套1上这凸点或螺纹设计，舒适度好；为了增加刺激效果，可在安全膜上设置磁疗片进行物理刺激。

实施例2

请参照图5，图5是本发明的另一种防病安全膜结构示意图。本实施例与实施1基本相同，其不同之处在于，本实施例中的阴茎套1与隔离体2为分体式结构，且阴茎套1通过平膜粘接件6与隔离体2固定连接。使用时，先将隔离体2穿戴固定后，然后再将阴茎套1套在勃起的阴茎上，然后通过平膜粘接件固定在阴茎套的根部，且平模连接件6与阴茎套1端口对接。该结构形式穿戴方便，尤其对于体型肥胖者，因腹部相对阴茎凸出明显，阴茎已经陷入下腹部中，通过本发明设计分体式结构，穿戴方便。

实施例3

请参照图6，图6是本发明的再一种防病安全膜结构示意图。本实施例1于实施例2基本相同，其不同之处在于，本实施例是阴茎套1通过凸膜连接件7与隔离体2固定连接，使用时，凸模连接件7外接阴茎套1根部，该固定连接方式，凸膜连接件7与阴茎套的接触面积大，使用者在抽插的过程中，不易脱落。

本发明的一种防病安全膜，在满足避孕的基础之上，对病毒、寄生虫等易感染的腹股沟、会阴部、肛部进行隔离，可阻止病毒、寄生虫等经性行为感染传播，且安全性好、舒适度好、固定效果确切、不易脱落，社会需求量大，在男科、泌尿外科、皮肤科、妇产科、老年科等具有广泛的应用前景；设有下腹部膜片21、会阴部膜片22、肛部膜片23，对下腹部以及腹股沟皮肤、会阴部皮肤以及肛部皮肤进行隔离，充分考虑了病毒侵染的部位，针对性强，防病效果好；采用一次整体成型的方式，舒适度好、制造工艺简单、成本低；穿戴时通过可拆卸的连接方式，且该设计方式决定穿戴顺序是先从前侧绕向后侧，能够迅速穿戴，操作简单，使用方便；设置有腰部固定膜片25和大腿部固定膜片24，确保阴茎套1就能稳定在套在阴茎上，固定效果确切，使用者在抽插过程中无需担心阴茎套1脱落；隔离体2在穿戴状态下，在大腿及臀部后侧形成镂空孔5，腿及臀部经镂空孔5向外露出，大腿及臀部肌肉释放的力量不受约束，使用者在男女性行为过程中舒适度好；下腹部膜片21高度方向的轮廓为弧形结构，该结构方式与人体生理结构形状一致，具有弹性，紧贴在皮肤上，不易脱落；腰部固定膜片25的宽度为2-10cm，大腿部固定膜片的宽度为2-10cm，该尺寸规格是满足固定效果作用下，考虑该尺寸面积与人体触觉的舒适度而设计的，该尺寸规格下固定效果确切，舒适度好；肛部膜片23的宽度从会阴部端至腰部端逐渐减小，该设计方式一方面针对病毒感染部位而设计的，防止病毒经肛部皮肤感染传播；另一方面，该形状方式，使用者舒适度好。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本发明方法的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本发明的保护范围。
