医用采血台设备的制作方法

本发明属于医用设施技术领域，尤其涉及一种医用采血台设备。

背景技术：

静脉采血是各级医疗单位每天都大量进行的一项基础工作，各种临检项目，生化、免疫、血常规、血凝、细菌、血气、电解质、血流变等，都要先采血。全国各级医疗单位拥有的采血台总数不少于30万个，而随着医疗水平的提高，预计2020年以前，以上数字的年增长率不会低于10％。

采血台在医疗流程中具备如下特点：(1)普适性，据统计51％的门诊患者和92％的住院患者会被要求完成最少一项的临床检验，这意味着：大部分患者无论来看什么病，都要采血，有些在整个疗程中还会不止一次采血；(2)风险高，采血是一种医学上的介入处置，需要精准完成全套专业操作，本质上来讲相当于一台小外科手术。而且由于往往排队进行，时间还紧迫，增加了操作的难度。从运营上讲，采血台承担的风险远高于其他医疗岗位的平均水平；(3)直接面对，采血虽然属于临检流程的一部分，但是样本采集后的分析处置是发生在仪器室内的，患者无从感知细节，采血可就不同了，患者与操作人员对坐于采血台的两端，双方直接面对，还要通过语言的沟通和肢体的配合，在互动中完成全套作业。采血人员的技术水平、服务态度、精神面貌甚至人文关怀理念，都会被患者近距离感知。患者在采血过程中本就高度紧张，容易对操作中出现的瑕疵给出更大的心理应激，因此，采血台也是医疗投诉的高发地；(4)人员聚集，采血台是和挂号处、交费处、取药处类似的为数不多的几个需要患者排队等候的地方；因此，这里医源性的细菌、病毒等感染源的密度更大；另外过长的驻留、等候时间，容易引起患者及陪伴的焦躁情绪。

在采血台处，医生与病患之间至少完成以下操作：(1)更换采血巾；(2)更换止血带；(3)绑扎静脉止血带；(4)采血部位消毒备皮；(5)观察和选定穿刺点、穿刺、回血、连通采血管；(6)每支采血管均需采后立刻充分混匀；(7)结束最后一个采血管，释放止血带；(8)放置针后贴；(9)穿刺针毁形；(10)抛弃止血带、采血巾等废弃物。

当前采血台的普遍形式为：一张矩形台面的工作桌，上面摆放采血用具等，完成采血后得到的样本集中放在收纳盒内，护士定时取走。因此，当前的需求与当前的发展情况存在较大的差距，需要对采血台进行结构上和功能上的创新。

技术实现要素：

本发明为解决公知技术中存在的技术问题而提供一种结构设计合理、功能丰富、便于操作的医用采血台设备。

本发明为解决公知技术中存在的技术问题所采取的技术方案是：医用采血台设备包括外侧边缘的中部设有缺口的左侧台面和中部设有镂孔的右侧台面；在左侧台面的缺口内嵌入安装有竖直的左侧壳体，在左侧壳体的内侧安装有耗材仓，在耗材仓内设有可抽拉打开的耗材抽屉，在耗材仓的顶部安装有毛细管分配机和止血带分配机；在左侧壳体内侧壁的顶部安装固定有并列的两个左侧收纳盒，在左侧收纳盒内铰接安装有左侧采血管架；在镂孔内下沉式安装有采血枕，在镂孔贴近患者的一侧设有臂垫；在左侧台面上还安装有显示屏，显示屏位于耗材仓的后方。

本发明的优点和积极效果是：本发明提供了一种结构设计合理的医用采血台设备，通过设置左侧台面和右侧台面并在左侧台面上安装耗材仓、毛细管分配机和止血带分配机，在右侧台面上安装采血枕，将现有的多种采血用相关设施集成设置在台面上、操作者(包括病患)触手可及的位置，提升了操作的便捷性。通过集成耗材仓、毛细管分配机和止血带分配机并充分利用各基础设施自身完善的存储和供应功能，对采血过程中用到的耗材进行了良好的保护以及实现了按需取用。通过在左侧台面上设置显示屏，实现了对病患的指示功能以及宣传推广和广告的功能。

优选地：在左侧台面的下方还设有驱动耗材抽屉开合的驱动机构，驱动机构包括安装固定在左侧台面底部的导柱以及通过轴座安装在左侧台面底部的丝杠，在导柱上设有滑块、在丝杠上设有丝母，滑块和丝母均安装固定在耗材抽屉的底部；还包括驱动丝杠转动的电机。

优选地：采血枕为具有自动更换采血巾功能的自动采血枕。

优选地：在臂垫的中部开设有窗口，在该窗口内设有接触式体温传感器。

优选地：在左侧台面靠近操作者的一侧边缘安装固定有托盘。

附图说明

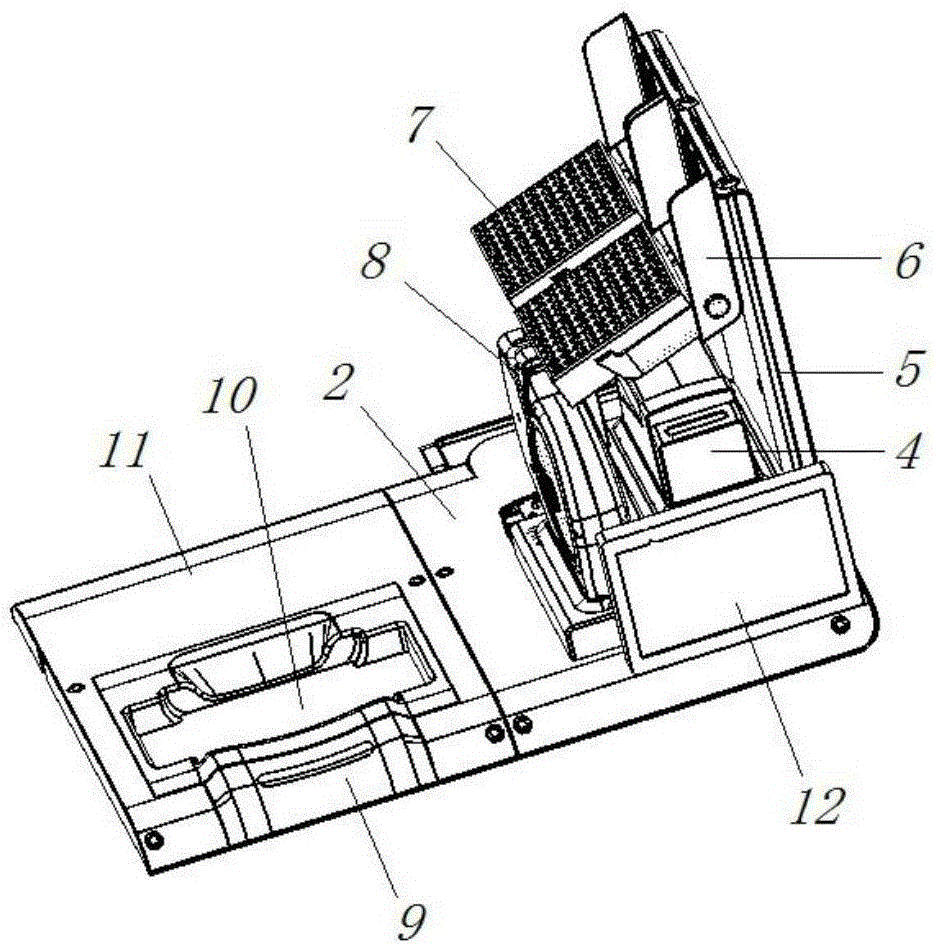

图1是本发明的结构示意图，前部视角；

图2是本发明的结构示意图，后部视角。

图中：1、托盘；2、左侧台面；3、耗材仓；4、毛细管分配机；5、左侧壳体；6、左侧收纳盒；7、左侧采血管架；8、止血带分配机；9、臂垫；10、镂孔；11、右侧台面；12、显示屏。

具体实施方式

为能进一步了解本发明的发明内容、特点及功效，兹举以下实施例详细说明如下：

请参见图1和图2，本发明的医用采血台设备包括外侧边缘的中部设有缺口的左侧台面2和中部设有镂孔10的右侧台面11。将整个台面划分为分段式的两段拼接台面，方便整个台面的生产加工。

在左侧台面2的缺口内嵌入安装有竖直的左侧壳体5，在左侧壳体5的内侧安装有耗材仓3，在耗材仓3内设有可抽拉打开的耗材抽屉，在耗材仓3的顶部安装有毛细管分配机4和止血带分配机8。

在左侧壳体2内侧壁的顶部安装固定有并列的两个左侧收纳盒6，在左侧收纳盒6内铰接安装有左侧采血管架7。

在镂孔10内下沉式安装有采血枕，在镂孔10贴近患者的一侧设有臂垫9。

在左侧台面2上还安装有显示屏12，显示屏12位于耗材仓3的后方。显示屏12连接至医院的播放系统，既可以显示当前采血操作时对病患的指令提示，也可以播放医疗科普视频以及医院的营销广告内容。

在左侧台面2的下方还设有驱动耗材抽屉开合的驱动机构，驱动机构包括安装固定在左侧台面底部的导柱以及通过轴座安装在左侧台面底部的丝杠，在导柱上设有滑块、在丝杠上设有丝母，滑块和丝母均安装固定在耗材抽屉的底部；还包括驱动丝杠转动的电机。

本实施例中，采血枕为具有自动更换采血巾功能的自动采血枕。

上述将多个现有的、通常单台使用的成型设施集成到台面上，方便操作者使用，同时充分发挥各设施的现有功能。其中，

耗材仓3，通过抽拉打开或关闭耗材抽屉，对内部的耗材如酒精棉签等进行取用，加装驱动机构之后，可以通过按动按钮实现耗材抽屉的自动打开和闭合；

毛细管分配机4，用于单次单根供应分配毛细管，供操作者取用，目前已有多款成型产品；

止血带分配机8，用于按需供应分配止血带，供操作者使用，目前已有多款成型产品，优先选取为本申请人持有的有效专利“201620319342.4一种自动吐带的止血带机”中公开的产品方案；

采血枕，用于对患者的臂部进行支撑，根据要求，采血巾需要“一人一巾”，则此处采血枕选取具有自动更换采血巾功能的采血枕，优先选取本申请人持有的有效专利“201420340208.3一种新型采血枕”中公开的产品方案。

本实施例中，进一步地在臂垫9的中部开设有窗口，在该窗口内设有接触式体温传感器，在病患接收采血的时候测量体温数据。

本实施例中，在左侧台面2靠近操作者的一侧边缘安装固定有托盘1，用于放置杂物。
