一种保温型奶瓶的制作方法

本发明涉及日常生活用品的技术领域，特别是一种保温型奶瓶的技术领域。

背景技术：

奶瓶是婴幼儿喂奶的主要工具，目前人们冲制奶粉总是等到婴幼儿哭闹了，或者早早的冲制好奶粉等到要喝时在用热水加热下，这样容易导致要么就是奶的温度过高了，要么就是温度太低了，都对婴幼儿不利，为了解决奶水温度的控制问题，人们想出了许多办法，比如制造加热奶瓶或者奶瓶加热器等等，而对于加热奶瓶往往是在奶瓶的底部固定一个加热装置，这样就会导致奶瓶的结构复杂，重量加大，人们使用起来不方便，现有的奶瓶加热器一般是通过加热水再把水的温度传递到奶瓶中从而对奶瓶中的奶进行加热，或者是通过奶瓶的瓶底加热然后通过瓶底把热量传递到奶瓶中，这两种方法的热传导率均不高，热量散失大，因此提出一种保温型奶瓶。

技术实现要素：

本发明的目的就是解决现有技术中的问题，提出一种保温型奶瓶，通过可拆卸式的加热装置对奶瓶进行加热，解决现有技术中的奶瓶加热使用不方便，同时可以在喂食的过程中进行保温加热，避免长时间喂食过程中，奶瓶内的液体热量散失。

为实现上述目的，本发明提出了一种保温型奶瓶，包括奶瓶瓶体、安装框、加热装置、底座和瓶盖，所述奶瓶瓶体的瓶口处设有瓶盖，所述瓶盖通过第一连接部与奶瓶瓶体螺纹连接，所述安装框的上方设有第二连接部，所述第二连接部与第一连接部螺纹连接，所述安装框的下方设有安装部，所述安装部与底座相连，所述安装部的侧壁设有手柄，所述手柄上连接有至少一个温度传感器，所述温度传感器紧贴奶瓶瓶体，所述手柄内开设有排线腔，所述底座上设有控制单元，所述温度传感器的排线贯穿排线腔与控制单元相连，所述安装框内设有加热装置，所述加热装置内设有若干PTC加热板，所述PTC加热板通过控制单元与蓄电池相连。

作为优选，所述加热装置的截面为不封闭的圆环形，所述加热装置至外向内依次分布有隔热层、加热层、绝缘层的导热层，所述加热层内设有若干个PTC加热板和保温填充块，所述PTC加热板和保温填充块呈圆周交替分布，所述PTC加热板内设有PTC元件组，所述PTC元件组由PTC加热片，电极，绝缘纸组成，所述PTC元件组的外周包覆有导热硅胶，所述导热硅胶靠近加热装置中心的一侧填充有导热模块，所述导热模块的内壁紧贴导热层的外壁。

作为优选，所述底座内还设有导电支座、充电接槽，加热开关和保温开关，所述充电接槽与蓄电池相连，所述导电支座与加热装置相连，所述蓄电池与加热开关、保温开关相连，所述控制单元与蓄电池相配合，所述加热开关上连接有倾倒断电开关。

作为优选，所述温度传感器的数目为两个，所述手柄的上方设有悬臂框，所述悬臂框的形状为半圆形，所述悬臂框的两个开口端设有传感器安装架，所述传感器安装架内安装有温度传感器。

作为优选，所述安装框的侧壁开设有视窗槽，所述视窗槽垂直于瓶身。

作为优选，所述奶瓶瓶体的瓶口处设有第一外螺纹，所述瓶盖内设有奶嘴，所述瓶盖的下方设有第一连接部，所述第一连接部的内壁设有第一内螺纹，所述第一内螺纹与第一外螺纹配合，所述第一连接部的外壁设有第二外螺纹，所述安装框的上方设有第二连接部，所述第二连接部的内壁设有第二内螺纹，所述第二内螺纹与第二外螺纹配合。

所述瓶盖上还设有旋拧部，所述旋拧部为的外壁设有防滑纹。

本发明的有益效果：本发明通过奶瓶瓶体、安装框、加热装置、底座和瓶盖等配合，通过可拆卸式的加热装置对奶瓶进行加热，解决现有技术中的奶瓶加热使用不方便，同时可以在喂食的过程中进行保温加热，避免长时间喂食过程中，奶瓶内的液体热量散失，增加温度传感器和倾倒断电开关，双重防护，能够避免喂食过程中忘记关闭加热开关造成瓶内液体过高的危险。

本发明的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

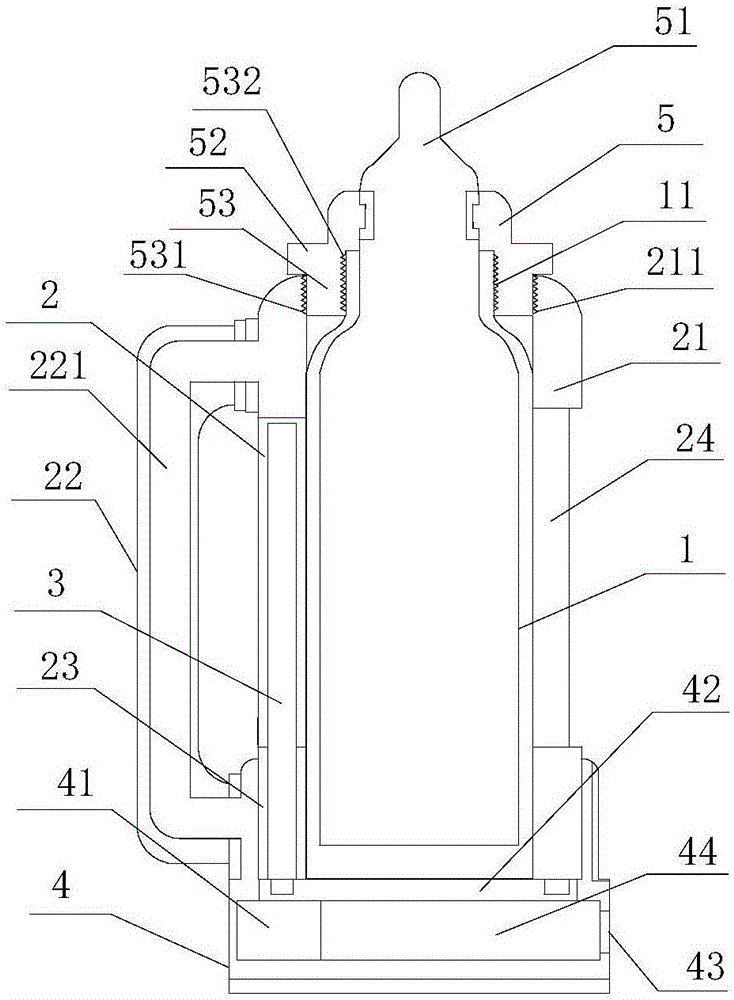

图1是本发明一种保温型奶瓶的截面示意图；

图2是本发明一种保温型奶瓶的板体的结构示意图；

图3是本发明一种保温型奶瓶的加热装置的截面示意图；

图4是本发明一种保温型奶瓶的安装框的俯视图。

【具体实施方式】

参阅图1至图4，本发明一种保温型奶瓶，包括奶瓶瓶体1、安装框2、加热装置3、底座4和瓶盖5，所述奶瓶瓶体1的瓶口处设有瓶盖5，所述瓶盖5通过第一连接部53与奶瓶瓶体1螺纹连接，所述安装框2的上方设有第二连接部21，所述第二连接部21与第一连接部53螺纹连接，所述安装框2的下方设有安装部23，所述安装部23与底座4相连，所述安装部23的侧壁设有手柄22，所述手柄22上连接有至少一个温度传感器223，所述温度传感器223紧贴奶瓶瓶体1，所述手柄22内开设有排线腔221，所述底座4上设有控制单元41，所述温度传感器223的排线贯穿排线腔221与控制单元41相连，所述安装框2内设有加热装置3，所述加热装置3内设有若干PTC加热板321，所述PTC加热板321通过控制单元41与蓄电池44相连。所述加热装置3的截面为不封闭的圆环形，所述加热装置3至外向内依次分布有隔热层31、加热层32、绝缘层33的导热层34，所述加热层32内设有若干个PTC加热板321和保温填充块322，所述PTC加热板321和保温填充块322呈圆周交替分布，所述PTC加热板321内设有PTC元件组3211，所述PTC元件组3211由PTC加热片，电极，绝缘纸组成，所述PTC元件组3211的外周包覆有导热硅胶3212，所述导热硅胶3212靠近加热装置3中心的一侧填充有导热模块3213，所述导热模块3213的内壁紧贴导热层34的外壁。所述底座4内还设有导电支座42、充电接槽43，加热开关45和保温开关46，所述充电接槽43与蓄电池44相连，所述导电支座42与加热装置3相连，所述蓄电池44与加热开关45、保温开关46相连，所述控制单元41与蓄电池44相配合，所述加热开关45上连接有倾倒断电开关451。所述温度传感器223的数目为两个，所述手柄22的上方设有悬臂框222，所述悬臂框222的形状为半圆形，所述悬臂框222的两个开口端设有传感器安装架224，所述传感器安装架224内安装有温度传感器223。所述安装框2的侧壁开设有视窗槽24，所述视窗槽24垂直于瓶身。所述奶瓶瓶体1的瓶口处设有第一外螺纹11，所述瓶盖5内设有奶嘴51，所述瓶盖5的下方设有第一连接部53，所述第一连接部53的内壁设有第一内螺纹532，所述第一内螺纹532与第一外螺纹11配合，所述第一连接部53的外壁设有第二外螺纹531，所述安装框2的上方设有第二连接部21，所述第二连接部21的内壁设有第二内螺纹211，所述第二内螺纹211与第二外螺纹531配合。所述瓶盖5上还设有旋拧部53，所述旋拧部53为的外壁设有防滑纹。

本发明工作过程：

本发明一种保温型奶瓶在工作过程中，冲好奶粉后将瓶盖按住那个到奶瓶瓶身上，然后将奶瓶瓶身安装到安装框中，通过将第一连接部与第二连接部上的螺纹旋紧固定，然后按下保温开关，手握手柄倾斜瓶身对婴儿进行喂食，温度传感器对奶瓶瓶体的温度进行实时监测，并将温度信号传递给控制单元，奶瓶的两侧均设有温度传感器，避免瓶身倾斜的过程中液体分布不均引起的检测不标准问题，控制单元控制PTC加热板间隔性加热，保证整个喂食过程瓶内的液体恒温状态，当喂食结束后瓶体放置到桌面，一段时间后瓶内的液体冷却，当需要再次喂食之前按下加热开关，PTC加热板对奶瓶瓶体进行快速加热，等加热到指定温度，就会自动断电，通过可拆卸式的加热装置对奶瓶进行加热，解决现有技术中的奶瓶加热使用不方便，同时可以在喂食的过程中进行保温加热，避免长时间喂食过程中，奶瓶内的液体热量散失，增加温度传感器和倾倒断电开关，双重防护，能够避免喂食过程中忘记关闭加热开关造成瓶内液体过高的危险。

上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。
